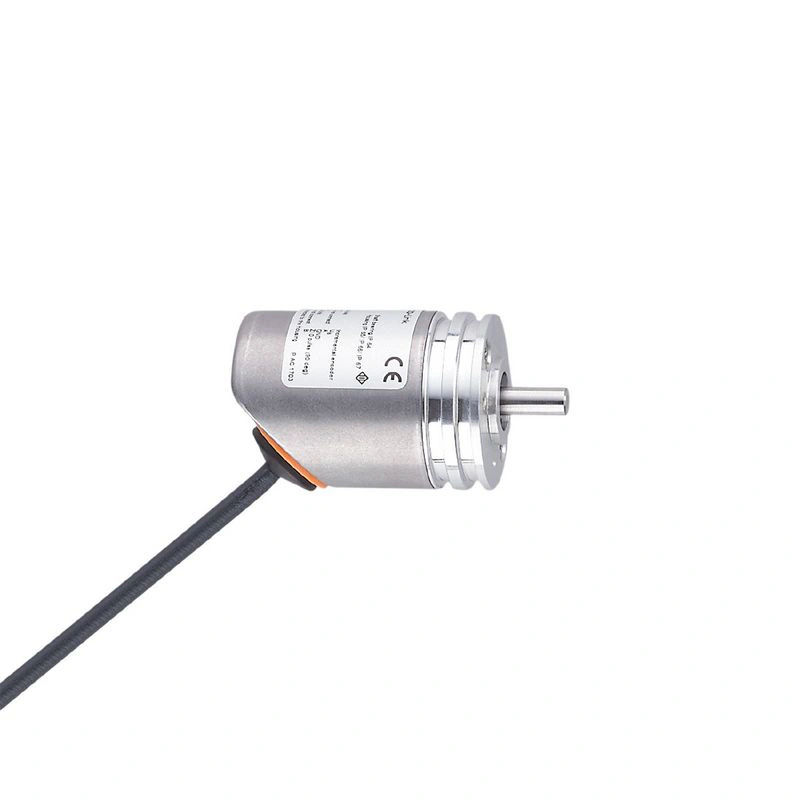

Инкрементный энкодер со сплошным валом IFM INCREMENTAL ENCODER BASIC LINE
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер со сплошным валом

RB3510

Артикул INCREMENTAL ENCODER BASIC LINE
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (настраивается; заводская установка: 1024) разрешение
Коммуникационный интерфейс IO-Link
Конструкция вала цельный вал
Диаметр вала [мм] 6
Система обнаружения магнитный
Рабочее напряжение [В] 4.75...30 ПОСТОЯННЫЙ ТОК

Описание производителя

Инкрементный энкодер со сплошным валом

Технические данные INCREMENTAL ENCODER BASIC LINE

Характеристики продукта

Разрешение1...10000; (с возможностью параметрирования; заводская установка: 1024) разрешение
Коммуникационный интерфейсIO-Link
Конструкция валацельный вал
Диаметр вала [мм]6

Применение

Система обнаружениямагнитный

Электрические данные

Рабочее напряжение [В]4.75...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]0.5
Макс. Обороты электрические [U/min]12000

Выходы

Электрическое исполнениеHTL/TTL
Частота переключения [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (настраивается; заводская установка: 1024) разрешение

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровРазрешение; направление вращения; HTL; TTL

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время цикла процесса [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Указание по температуре окружающей среды
для гибко проложенного кабеля: -25 °C
Температура хранения [°C]-40...80
Макс. относительная влажность воздуха [%]95; (конденсация не допускается)
ЗащитаIP 65; IP 66; (на корпусе: IP 67; на валу: IP 64)

Испытания / допуски

Ударопрочность
200 g
Устойчивость к вибрации
30 g
MTTF [годы]292

Механические данные

Вес [г]301.6
Размеры [мм]Ø 36.5 / L = 67
Материалыфланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); кабельный штекер: PA
Макс. Обороты, механические [U/min]12000
Макс. пусковой момент [Нм]1
Крутящий момент при контрольной температуре [°C]20
Исполнение валамассивный вал
Диаметр вала [мм]6
Материал вала
нержавеющая сталь
Макс. осевая нагрузка на вал (на конце вала) [Н]40
Макс. радиальная нагрузка на вал (на конце вала) [Н]60

Электрическое подключение

IO-Link Кабель: 2 м, Ø 4.9 мм; радиальный, может также использоваться в осевом направлении; 5 x 0.14 мм²

Схемы и графики

Диаграмма импульсов
Диаграммы и графики RB3510
направление вращения по часовой стрелке (если смотреть на вал)
