Абсолютный многооборотный энкодер с полым валом IFM MULTITURN ENCODER STANDARD LINE

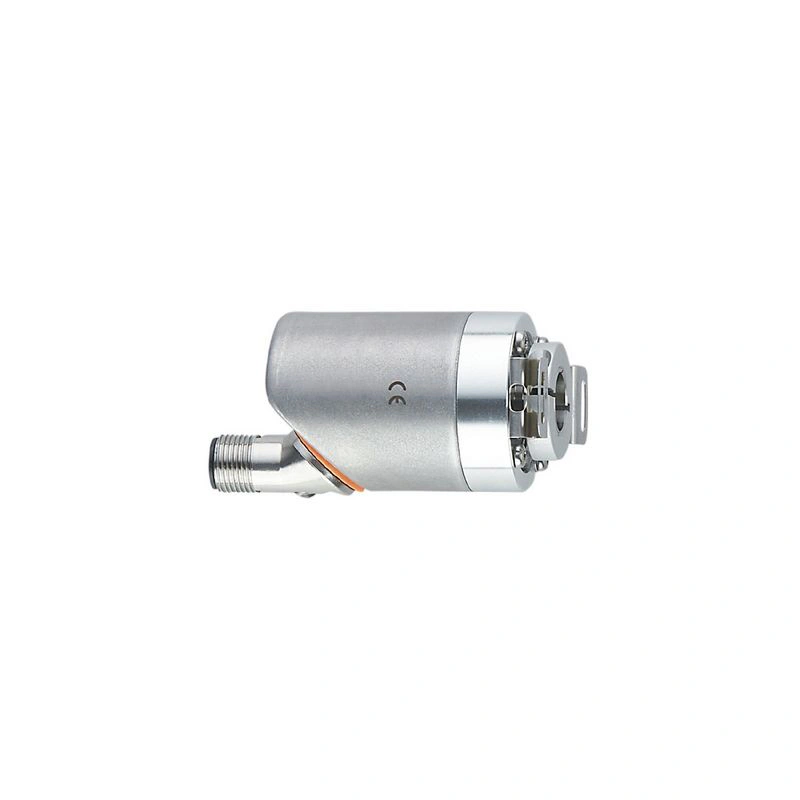

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Абсолютный многооборотный энкодер с полым валом

RMA300

Артикул MULTITURN ENCODER STANDARD LINE
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 65536 шагов; 32768 оборотов; 31 бит
Коммуникационный интерфейс IO-Link
Исполнение вала Полый вал, открытый с одной стороны
Диаметр вала [мм] 12
Принцип работы абсолютный
Тип революции многооборотный

Описание производителя

Абсолютный многооборотный энкодер с полым валом Абсолютная отслеживаемость положения даже при отсутствии питания Измерение времени работы подшипников для эффективного планирования технического обслуживания Свободно программируемое общее разрешение до 31 бита Программируемый цифровой переключающий вход/выход Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу считывания

Технические данные MULTITURN ENCODER STANDARD LINE

Характеристики продукта

Разрешение65536 шагов; 32768 оборотов; 31 бит
Коммуникационный интерфейсIO-Link
Исполнение валаполый вал, открытый с одной стороны
Диаметр вала [мм]12

Применение

Принцип работыабсолютный
Тип революциимногооборотный

Электрические данные

Рабочее напряжение [В]18...30 DC; (; до PELV)
Номинальное напряжение изоляции [В]30
Потребляемый ток [мА]< 75
Класс защитыIII
Защита от обратной полярностида
Макс. время задержки включения [мс]1000
Макс. обороты электрические [U/min]12000

Выходы

Защита от короткого замыканияда

Диапазон измерения/установки

Разрешение65536 шагов; 32768 оборотов; 31 бит

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровпредустановка; нулевая точка; направление вращения; скорость вращения

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM3 (230,4 кбод)
ревизия IO-Link1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиИдентификация и диагностика; канал коммутационного сигнала; канал измерительных данных (высокое разрешение)
Режим SIOнет
Требуемый тип главного портаA
Min. время цикла процесса [мс]2.3
Данные процесса IO-Link (циклический)
функциядлина бита
значение процесса96
статус устройства4
информация о двоичном переключении5
Функции IO-Link (ациклические)метка для конкретного применения; счетчик часов работы; внутренняя температура; счетчик циклов переключения
Поддерживаемые идентификаторы устройств
Тип работыИдентификатор устройства
По умолчанию1064
Примечание
Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]98; (конденсация не допускается)
ЗащитаIP 65; (на корпусе: IP 67; на валу: IP 64)

Испытания / допуски

ЭМС
DIN EN 61000-4-2 ESD4 кВ CD
DIN EN 61000-4-3 ВЧ-излучение10 В/м
DIN EN 61000-4-4 Разрыв2 кВ
DIN EN 61000-4-6 ВЧ-излучение10 V
Виброустойчивость
DIN EN 60068-2-610 g / 10...1000 Гц полусинусоидальный
Ударопрочность
DIN EN 60068-2-27100 г 6 мс
Непрерывная ударопрочность
DIN EN 60068-2-2910 г / 16 мс полусинус
Виброустойчивость
30 g (10...1000 Гц)
Сроки наработки на отказ [годы]283
Допуск UL
источник питанияКласс 2

Механические данные

Вес [г]244.9
Размеры [мм]Ø 36 / L = 54.2
Материалыфланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444)
Макс. пусковой момент [Нм]1
Крутящий момент при контрольной температуре [°C]20
Исполнение валаПолый вал, открытый с одной стороны
Диаметр вала [мм]12
Материал вала
нержавеющая сталь
Макс. Осевая нагрузка на вал (на конце вала) [Н]40
Макс. Радиальная нагрузка на вал (на конце вала) [Н]110
Монтажная глубина вала [мм]18
Макс. осевое смещение вала [мм]0,5
Крепежный фланецзажимной фланец

Электрическое подключение - вилка

Соединитель: 1 x M12; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401)
