Описание производителя

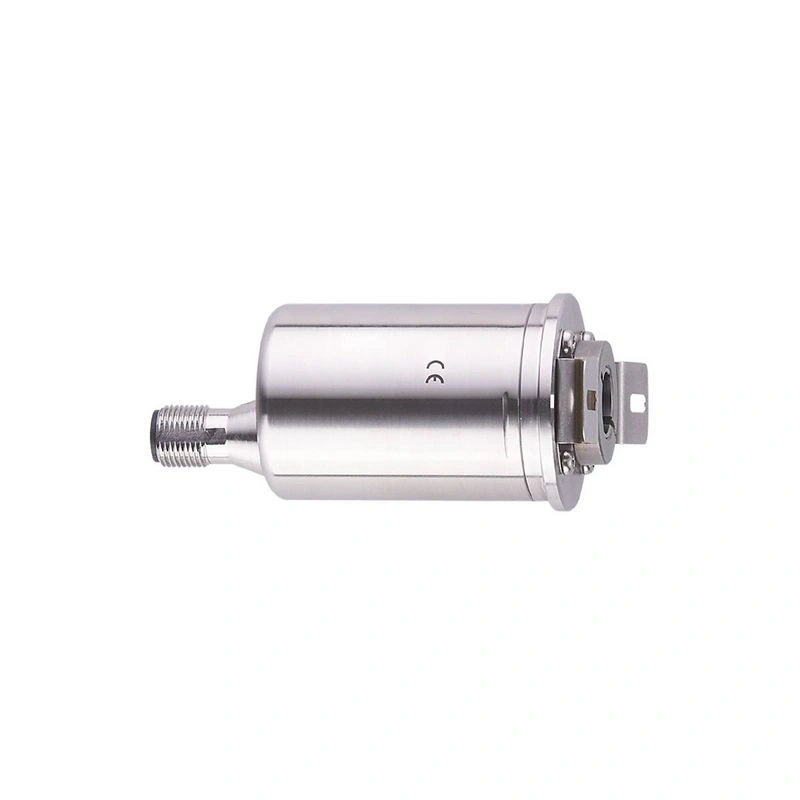

Абсолютный многооборотный энкодер с полым валом Абсолютная отслеживаемость положения даже при отсутствии питания Измерение времени работы подшипника для эффективного планирования технического обслуживания Свободно программируемое общее разрешение до 31 бита Программируемый цифровой переключающий вход/выход Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу считывания
Характеристики продукта
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | Полый вал, открытый с одной стороны |
| Диаметр вала [мм] | 12 |
Применение
| Принцип действия | абсолютный |
| Тип революции | многооборотный |
| Система обнаружения | магнитный |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (; до PELV) |
| Номинальное напряжение изоляции [В] | 30 |
| Потребляемый ток [мА] | < 75 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения [мс] | 1000 |
| Макс. Обороты электрические [U/min] | 6000 |
Входы
| Цифровые входы с защитой от короткого замыкания | да |
Диапазон измерения/установки
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
Точность / отклонения
Программное обеспечение / программирование
| Варианты настройки параметров | предварительная настройка; нулевая точка; направление вращения; скорость вращения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Идентификация и диагностика; канал коммутационного сигнала; канал измерительных данных (высокое разрешение) |
| Режим SIO | нет |
| Требуемый тип ведущего порта | A |
| Мин. время цикла процесса [мс] | 2.3 |
| Данные процесса IO-Link (циклические) | | функция | длина бита | | значение процесса | 96 | | состояние устройства | 4 | | двоичная коммутационная информация | 5 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; внутренняя температура; счетчик циклов переключения; перемещение вала в часах |
| Поддерживаемые идентификаторы устройств | | Вид эксплуатации | Идентификатор устройства | | По умолчанию | 1064 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 98; (конденсация влаги недопустима) |
| Защита | IP 68; IP 69K |
Испытания / допуски
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD | | DIN EN 61000-4-3 ВЧ-излучение | 10 В/м | | DIN EN 61000-4-4 Разрыв | 2 кВ | | DIN EN 61000-4-6 ВЧ-излучение | 10 V |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 20 g / 10...1000 Гц полусинус |
|
| Ударопрочность | | DIN EN 60068-2-27 | 200 г / 11 мс |
|
| Непрерывная ударопрочность | | DIN EN 60068-2-29 | 20 г / 6 мс полусинус |
|
| Время наработки на отказ [лет] | 283 |
| Утверждение UL | |
Механические данные
| Вес [г] | 382.5 |
| Размеры [мм] | Ø 42 / L = 89.5 |
| Материалы | фланец: нержавеющая сталь (1.4404 / 316L); корпус: нержавеющая сталь (1.4521 / 444) |
| Макс. пусковой момент [Нм] | 5 |
| Крутящий момент при контрольной температуре [°C] | 20 |
| Конструкция вала | Полый вал, открытый с одной стороны |
| Диаметр вала [мм] | 12 |
| Материал вала | | нержавеющая сталь (1.4112 / 440B) |
|
| Глубина установки на вал [мм] | 22 |
| Макс. осевое смещение вала [мм] | 0,5 |
Электрическое подключение - штекер
| Разъем: 1 x M12; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401) |
