Описание производителя

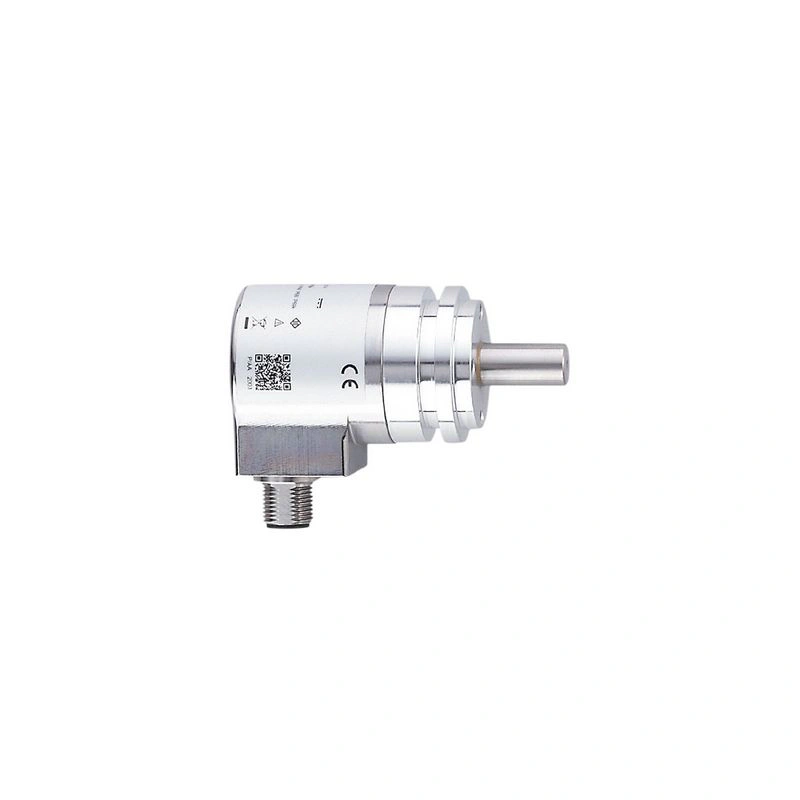

Абсолютный многооборотный энкодер со сплошным валом Абсолютная отслеживаемость положения даже при отсутствии питания Измерение времени работы подшипника для эффективного планирования технического обслуживания Свободно программируемое общее разрешение до 31 бита Программируемый цифровой коммутационный вход/выход Высокая ударо- и виброустойчивость благодаря магнитному принципу срабатывания
Характеристики продукта
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
| Коммуникационный интерфейс | IO-Link |
| Исполнение вала | сплошной вал |
| Диаметр вала [мм] | 10 |
Применение
| Принцип работы | абсолютный |
| Тип вращения | многооборотный |
| Система обнаружения | магнитный |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (; до PELV) |
| Номинальное напряжение изоляции [В] | 30 |
| Потребляемый ток [мА] | < 75 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения питания [мс] | 1000 |
| Макс. обороты электрические [U/мин] | 6000 |
Выходы
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
Точность / отклонения
Программное обеспечение / программирование
| Варианты настройки параметров | предустановка; нулевая точка; направление вращения; скорость вращения |
Интерфейсы
| Интерфейс связи | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Идентификация и диагностика; канал коммутационного сигнала; канал измерительных данных (высокое разрешение) |
| Режим SIO | нет |
| Необходимый тип главного порта | A |
| Мин. время цикла процесса [мс] | 2.3 |
| Данные процесса IO-Link (циклический) | | функция | длина бита | | значение процесса | 96 | | состояние устройства | 4 | | двоичная коммутационная информация | 5 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; внутренняя температура; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 1064 |
|
| Примечание | | Для получения дополнительной информации см. файл IODD PDF в разделе "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 98; (конденсат не допускается) |
| Защита | IP 68; IP 69K |
Испытания / сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD | | DIN EN 61000-4-3 ВЧ-излучение | 10 В/м | | DIN EN 61000-4-4 Разрыв | 2 кВ | | DIN EN 61000-4-6 ВЧ проводимый | 10 V |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 30 g / 10...1000 Гц полусинус |
|
| Ударопрочность | | DIN EN 60068-2-27 | 200 г / 11 мс |
|
| Непрерывная ударопрочность | | DIN EN 60068-2-29 | 30 г / 6 мс полусинус |
|
Механические данные
| Вес [г] | 279.8 |
| Размеры [мм] | Ø 42 / L = 107.9 |
| Материалы | фланец: алюминий; корпус: сталь устойчивое к царапинам катодное покрытие |
| Макс. пусковой момент [Нм] | 5 |
| Крутящий момент при контрольной температуре [°C] | 20 |
| Конструкция вала | цельный вал |
| Диаметр вала [мм] | 10 |
| Материал вала | | нержавеющая сталь (1.4112 / 440B) |
|
| Макс. осевая нагрузка на вал (на конце вала) [Н] | 180 |
| Макс. радиальная нагрузка на вал (на конце вала) [Н] | 180 |
| Крепежный фланец | сервофланец |
Электрическое подключение - вилка
| Разъем: 1 x M12, осевой; кодировка: A; СВЕТОДИОД |
