Описание производителя

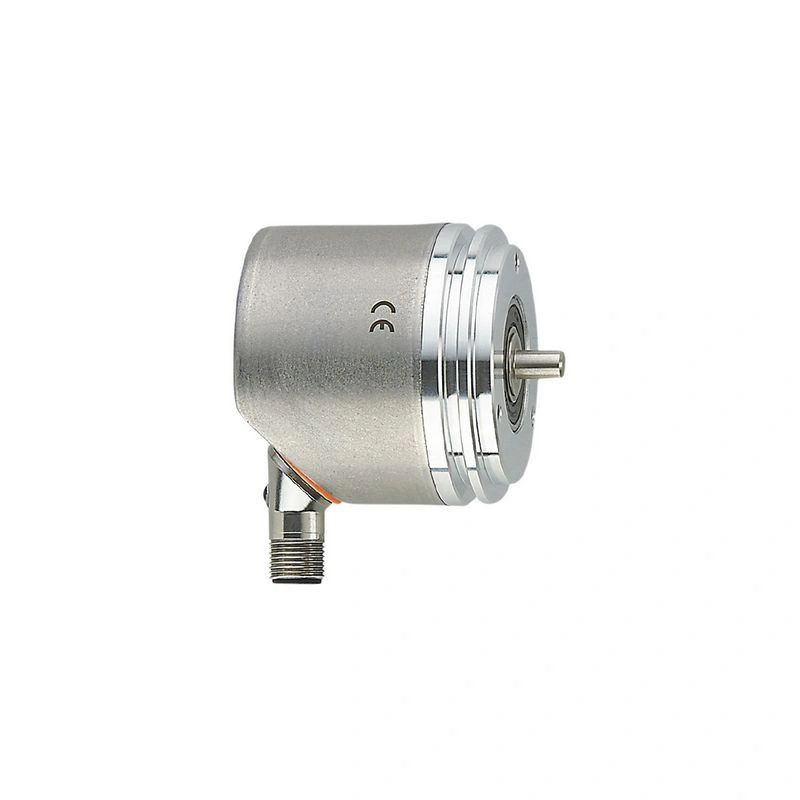

Абсолютный многооборотный энкодер со сплошным валом Абсолютная отслеживаемость положения даже при отсутствии питания Измерение времени работы подшипника для эффективного планирования технического обслуживания Свободно программируемое общее разрешение до 31 бита Программируемый цифровой переключающий вход/выход Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу срабатывания
Характеристики продукта
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | массивный вал |
| Диаметр вала [мм] | 6 |
Применение
| Принцип работы | абсолютный |
| Тип революции | многооборотный |
Электрические данные
| Рабочее напряжение [В] | 18...30 DC; (; до PELV) |
| Номинальное напряжение изоляции [В] | 30 |
| Потребляемый ток [мА] | < 75 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения [мс] | 1000 |
| Макс. Обороты электрические [U/min] | 12000 |
Выходы
| Защита от короткого замыкания | да |
Диапазон измерения/установки
| Разрешение | 65536 шагов; 32768 оборотов; 31 бит |
Точность / отклонения
Программное обеспечение / программирование
| Варианты настройки параметров | предварительная настройка; нулевая точка; направление вращения; скорость вращения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Идентификация и диагностика; канал коммутационного сигнала; канал данных измерений (высокое разрешение) |
| Режим SIO | нет |
| Требуемый тип главного порта | A |
| Мин. время цикла процесса [мс] | 2.3 |
| Данные процесса IO-Link (циклические) | | функция | длина бита | | значение процесса | 96 | | состояние устройства | 4 | | двоичная информация о переключении | 5 |
|
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; внутренняя температура; счетчик циклов переключения |
| Поддерживаемые идентификаторы устройств | | Тип работы | Идентификатор устройства | | По умолчанию | 1064 |
|
| Примечание | | Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки" |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 98; (конденсация не допускается) |
| Защита | IP 65; (на корпусе: IP 67; на валу: IP 65) |
Испытания / допуски
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ КД | | DIN EN 61000-4-3 ВЧ-излучение | 10 В/м | | DIN EN 61000-4-4 Разрыв | 2 кВ | | DIN EN 61000-4-6 ВЧ проводимый | 10 V |
|
| Виброустойчивость | | DIN EN 60068-2-6 | 10 g / 10...1000 Гц полусинус |
|
| Ударопрочность | | DIN EN 60068-2-27 | 100 г 6 мс |
|
| Непрерывная ударопрочность | | DIN EN 60068-2-29 | 10 г / 16 мс полусинус |
|
| Устойчивость к вибрации | |
| Сроки наработки на отказ [годы] | 283 |
| Допуск UL | |
Механические данные
| Вес [г] | 362.9 |
| Размеры [мм] | Ø 58 / L = 79 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444) |
| Макс. пусковой момент [Нм] | 1 |
| Крутящий момент при контрольной температуре [°C] | 20 |
| Конструкция вала | цельный вал |
| Диаметр вала [мм] | 6 |
| Материал вала | |
| Макс. осевая нагрузка на вал (на конце вала) [Н] | 40 |
| Макс. Радиальная нагрузка на вал (на конце вала) [Н] | 110 |
| Крепежный фланец | синхрофланец |
Электрическое подключение - штекер
| Разъем: 1 x M12; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401) |
