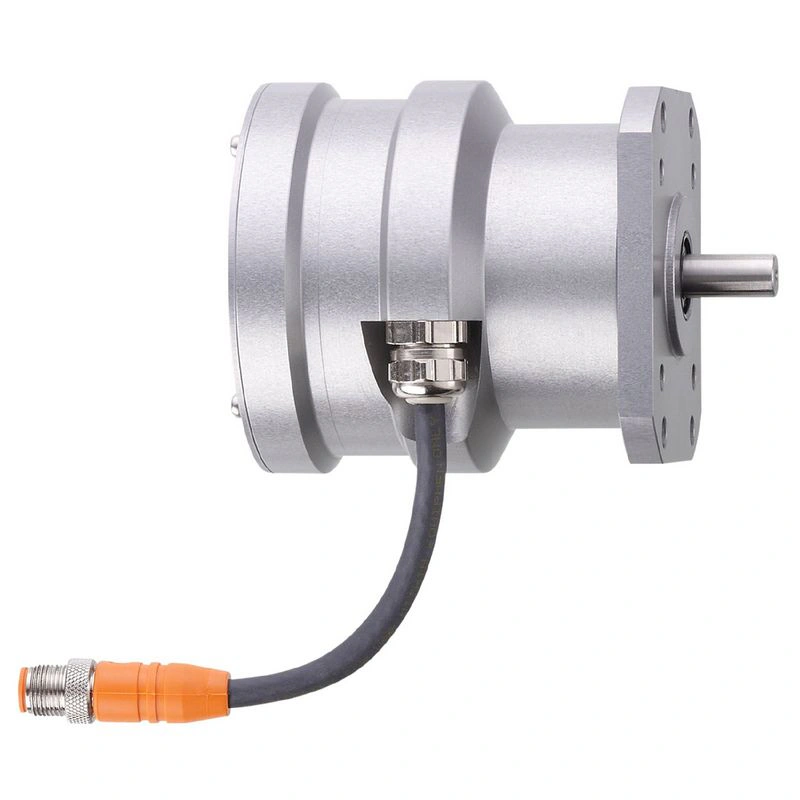

Абсолютный однооборотный одновальный энкодер IFM RN-8192-S24/S
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Абсолютный однооборотный одновальный энкодер

RN6066

Артикул RN-8192-S24/S
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 8192 оборотов; 13 бит
Коммуникационный интерфейс Интерфейс данных SSI
Конструкция вала цельный вал
Диаметр вала [мм] 10
Принцип работы абсолютный
Тип революции однооборотный

Описание производителя

Абсолютный однооборотный одновальный энкодер

Технические данные RN-8192-S24/S

Характеристики продукта

Разрешение8192 оборота; 13 бит
Коммуникационный интерфейсИнтерфейс данных SSI
Конструкция валасплошной вал
Диаметр вала [мм]10

Применение

Принцип работыабсолютный
Тип революцииоднооборотный

Электрические данные

Рабочее напряжение [В]10...30 DC
Потребляемый ток [мА]< 100

Входы

Входыизменение направления вращения; сброс на ноль

Выходы

КодСерый код; (возрастающие значения кода при повороте по часовой стрелке (видно на валу))
Кодовый сигналВход часов; TTL-совместимые сигналы; часы и часы (inv.) от драйверов до RS 422; вывод данных; синхронный последовательный; TTL-совместимые сигналы, данные и данные (inv.)

Диапазон измерений/установок

Разрешение8192 оборотов; 13 бит

Интерфейсы

Интерфейс связиИнтерфейс данных SSI

Условия эксплуатации

Температура окружающей среды [°C]-40...100
Макс. относительная влажность воздуха [%]98
ЗащитаIP 67

Испытания / сертификаты

ЭМС
EN IEC 61000-6-4излучение помех / промышленные условия
EN IEC 61000-6-2иммунитет / промышленная среда
Устойчивость к ударам
EN 60068-2-27< 50 g 6 мс
Виброустойчивость
EN 60068-2-6< 10 g / 55...2000 Гц
MTTF [годы]289

Механические данные

Вес [г]1113.3
Размеры [мм]Ø 89 / L = 116
Материалыфланец: анодированный алюминий; корпус: анодированный алюминий
Макс. обороты, механические [U/min]6000
Макс. пусковой момент [Нм]4
Крутящий момент при контрольной температуре [°C]25
Конструкция валацельный вал
Диаметр вала [мм]10
Материал вала
нержавеющая сталь (1.4305 / 303)
Макс. Осевая нагрузка на вал (на конце вала) [Н]40
Макс. радиальная нагрузка на вал (на конце вала) [Н]110

Примечания

Примечания
Провода/штырьки не подключены (n.c.) не должны использоваться.

Электрическое соединение

ПодключениеКабель: 0.15 м, полиуретан
ПодключениеРазъем: 1 x M12; кодировка: A

Диаграммы и графики

Диаграммы и графики RN6066
1тактовая частота
2данные
t1 ≤ 0.5 мкс тактовая частота: 1 МГц
t2 < 0.4 мкс
t3 = 13...20 мкс
T = 1...10 мкс
13 Бит без бита четности
