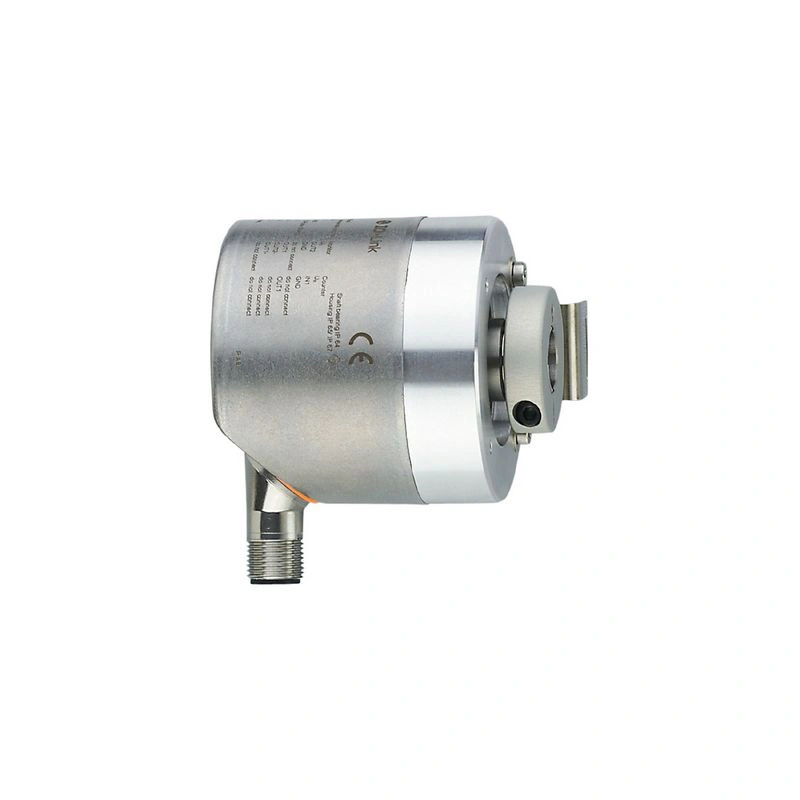

Инкрементный энкодер с полым валом и дисплеем
Характеристики изделия
| Разрешение | 1...10000; (настраивается параметрами; заводская настройка: 1024) разрешение |
| Коммуникационный интерфейс | IO-Link |
| Исполнение вала | Полый вал, открытый с одной стороны |
| Диаметр вала [мм] | 12 |
Применение
| Принцип работы | инкрементный |
| Система обнаружения | магнитный |
| Применение | энкодер; монитор скорости; счетчик |
Электрические данные
| Рабочее напряжение [В] | 4.75...30 ПОСТОЯННЫЙ ТОК |
| Потребляемый ток [мА] | < 350 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. Обороты электрические [U/min] | 12000 |
Выходы
| Электрический дизайн | HTL/TTL |
| Частота переключения [кГц] | 1000 |
| Заводская настройка | | Функция выхода: HTL (50 мА) |
|
| Защита от короткого замыкания | да |
| Разность фаз A и B [°] | 90 |
Диапазон измерения/установки
| Разрешение | 1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение |
| Контроль скорости |
| Уставка SP | | -9994...9999 U/min | -166.6...166.7 Гц |
|
| Точка сброса rP | | -9999...9994 U/min | -166.7...166.6 Гц |
|
| Счетчик |
| Точка предустановки | 1...9999 |
Точность / отклонения
Программное обеспечение / программирование
| Варианты настройки параметров | энкодер; разрешение; направление вращения; HTL; TTL; монитор скорости; разрешение |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Режим SIO | да |
| Min. время цикла процесса [мс] | 2.3 |
Условия эксплуатации
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 95; (конденсат не допускается) |
| Защита | IP 65; (на корпусе: IP 67; на валу: IP 65) |
Испытания / допуски
| Устойчивость к ударам | |
| Виброустойчивость | |
| Наработка на отказ [годы] | 218 |
Механические данные
| Вес [г] | 478.5 |
| Размеры [мм] | Ø 58.5 / L = 69 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); окно дисплея: PEI |
| Макс. оборот, механический [U/min] | 12000 |
| Макс. пусковой момент [Нм] | 2 |
| Контрольный температурный момент [°C] | 20 |
| Конструкция вала | полый вал, открытый с одной стороны |
| Диаметр вала [мм] | 12 |
| Материал вала | |
| Монтажная глубина вала [мм] | 27 |
| Макс. осевое смещение вала [мм] | 0,5 |
Дисплеи / элементы управления
| Дисплей | | 10-сегментный дисплей, красный/зеленый 4-разрядный с возможностью параметрирования | | 2 x светодиода, желтый | | 5 x светодиод, зеленый |
|
Принадлежности
Электрическое подключение
| IO-Link | Разъем: 1 x M12, радиальный, может также использоваться осевой; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м; (IO-Link: макс. 20 m) |
Диаграммы и графики
| диаграмма импульсов | | направление вращения по часовой стрелке (если смотреть на вал) |
|
