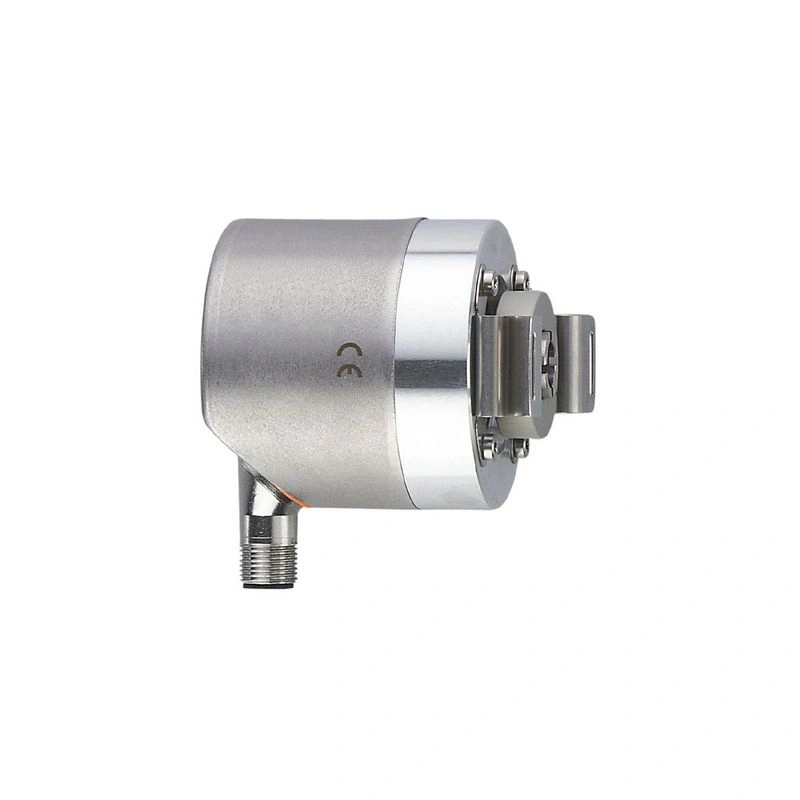

Инкрементный энкодер с полым валом и дисплеем IFM INCREMENTAL ENCODER PERFORMANCE LINE
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер с полым валом и дисплеем

ROP523

Артикул INCREMENTAL ENCODER PERFORMANCE LINE
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение
Интерфейс связи IO-Link
Конструкция вала Полый вал, открытый с одной стороны
Диаметр вала [мм] 9.525
Принцип действия инкрементный
Система обнаружения магнитный

Описание производителя

Инкрементный энкодер с полым валом и дисплеем

Технические данные INCREMENTAL ENCODER PERFORMANCE LINE

Характеристики продукта

Разрешение1...10000; (настраивается; заводская настройка: 1024) разрешение
Интерфейс связиIO-Link
Конструкция валаПолый вал, открытый с одной стороны
Диаметр вала [мм]9.525

Приложение

Принцип действияинкрементный
Система обнаружениямагнитный
Применениеэнкодер; монитор скорости; счетчик

Электрические данные

Рабочее напряжение [В]4.75...30 DC
Потребляемый ток [мА]< 350
Класс защитыIII
Защита от обратной полярностида
Макс. Обороты электрические [U/мин]12000

Выходы

Электрическая конструкцияHTL/TTL
Частота переключения [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение
Монитор скорости
Уставка SP
-9994...9999 U/мин-166.6...166.7 Гц
Точка сброса rP
-9999...9994 U/min-166.7...166.6 Гц
Счетчик
Точка предустановки1...9999

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровэнкодер; разрешение; направление вращения; HTL; TTL; монитор скорости; разрешение

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время цикла процесса [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]95; (конденсация не допускается)
ЗащитаIP 65; (на корпусе: IP 67; на валу: IP 65)

Тесты / сертификаты

Ударопрочность
100 g
Виброустойчивость
20 g
MTTF [годы]218

Механические данные

Вес [г]486
Размеры [мм]Ø 58.5 / L = 69
Материалыфланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); витрина: PEI
Макс. обороты, механические [U/min]12000
Макс. пусковой момент [Нм]2
Крутящий момент при контрольной температуре [°C]20
Исполнение валаПолый вал, открытый с одной стороны
Диаметр вала [мм]9.525
Материал вала
нержавеющая сталь
Монтажная глубина вала [мм]27
Макс. осевое смещение вала [мм]0,5

Дисплеи / рабочие элементы

Дисплей
10-сегментный дисплей, красный/зеленый 4-разрядный с возможностью параметрирования
2 x светодиода, желтый
5 x светодиодов, зеленый

Принадлежности

Поставляемые изделия
Муфта статора: 2

Электрическое соединение

IO-Link Разъем: 1 x M12, радиальный, может также использоваться в осевом направлении; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м; (IO-Link: макс. 20 m)

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики ROP523
направление вращения по часовой стрелке (если смотреть на вал)
