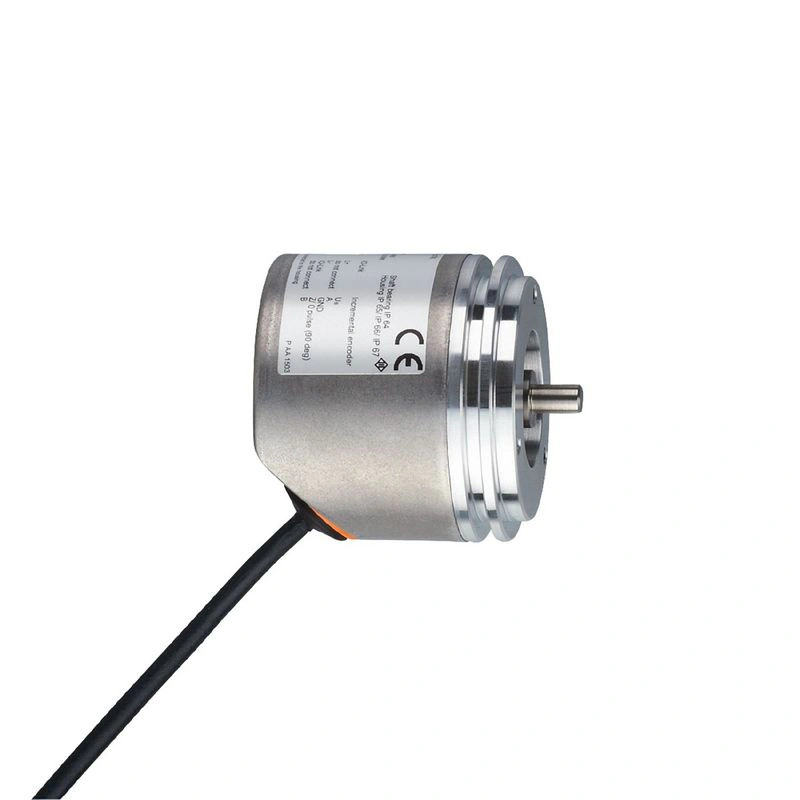

Инкрементный энкодер со сплошным валом IFM INCREMENTAL ENCODER BASIC LINE
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер со сплошным валом

RU3500

Артикул INCREMENTAL ENCODER BASIC LINE
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (с возможностью параметрирования; заводская установка: 1024) разрешение
Коммуникационный интерфейс IO-Link
Конструкция вала сплошной вал
Диаметр вала [мм] 6
Принцип работы инкрементальная
Система обнаружения магнитный

Описание производителя

Инкрементный энкодер со сплошным валом Определенная последовательность импульсов для надежного определения скорости вращения Для точного определения положения и линейных измерений Удобная коммуникация и параметрирование через IO-Link Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу срабатывания Свободно программируемое разрешение от 1 ... 10,000

Технические данные INCREMENTAL ENCODER BASIC LINE

Характеристики изделия

Разрешение1...10000; (настраиваемый параметр; заводская настройка: 1024) разрешение
Коммуникационный интерфейсIO-Link
Конструкция валасплошной вал
Диаметр вала [мм]6

Применение

Принцип работыинкрементальная
Система обнаружениямагнитный

Электрические данные

Рабочее напряжение [В]4.75...30 DC
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]0.5
Макс. Обороты электрические [U/мин]12000

Выходы

Электрическая конструкцияHTL/TTL
Частота переключения [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (с возможностью параметрирования; заводская установка: 1024) разрешение

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровРазрешение; направление вращения; HTL; TTL

Интерфейсы

Коммуникационный интерфейсIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время цикла процесса [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Указание по температуре окружающей среды
для гибко проложенного кабеля: -25 °C
Температура хранения [°C]-40...80
Макс. относительная влажность воздуха [%]95; (конденсация не допускается)
ЗащитаIP 65; IP 66; (на корпусе: IP 67; на валу: IP 64)

Испытания / сертификаты

Ударопрочность
100 g
Устойчивость к вибрации
20 g
MTTF [годы]292

Механические данные

Вес [г]434.5
Размеры [мм]Ø 58 / L = 63.5
Материалыфланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); кабельный разъем: PA
Макс. Обороты, механические [U/min]12000
Макс. пусковой момент [Нм]1
Контрольный температурный момент [°C]20
Конструкция валасплошной вал
Диаметр вала [мм]6
Материал вала
нержавеющая сталь
Макс. осевая нагрузка на вал (на конце вала) [Н]40
Макс. радиальная нагрузка на вал (на конце вала) [Н]60
Крепежный фланецсинхрофланец

Электрическое соединение

IO-Link Кабель: 2 м, Ø 4.9 мм; радиальный, может также использоваться в осевом направлении; 5 x 0.14 мм²

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики RU3500
направление вращения по часовой стрелке (если смотреть на вал)
