Инкрементный энкодер со сплошным валом IFM INCREMENTAL ENCODER BASIC LINE

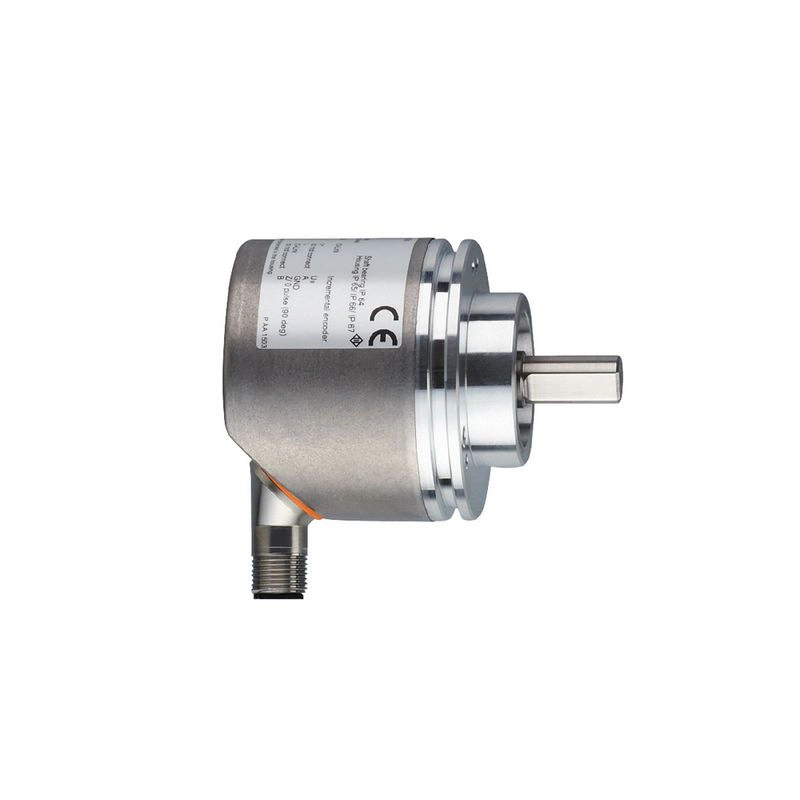

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер со сплошным валом

RV3100

Артикул INCREMENTAL ENCODER BASIC LINE
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение
Коммуникационный интерфейс IO-Link
Конструкция вала цельный вал
Диаметр вала [мм] 10
Принцип работы инкрементный
Система обнаружения магнитный

Описание производителя

Инкрементный энкодер со сплошным валом Определенная последовательность импульсов для надежного определения скорости вращения Для точного определения положения и линейных измерений Удобная коммуникация и параметрирование через IO-Link Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу считывания Свободно программируемое разрешение от 1 ... 10,000

Технические данные INCREMENTAL ENCODER BASIC LINE

Характеристики изделия

Разрешение1...10000; (настраивается параметрами; заводская настройка: 1024) разрешение
Коммуникационный интерфейсIO-Link
Конструкция валасплошной вал
Диаметр вала [мм]10

Применение

Принцип работыинкрементный
Система обнаружениямагнитный

Электрические данные

Рабочее напряжение [В]4.75...30 ПОСТОЯННЫЙ ТОК
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Время задержки включения [с]0.5
Макс. Обороты электрические [U/min]12000

Выходы

Электрический дизайнHTL/TTL
Макс. Токовая нагрузка на выход [мА]50
Частота коммутации [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровРазрешение; направление вращения; HTL; TTL

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время цикла процесса [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]95; (конденсация не допускается)
ЗащитаIP 65; IP 66; (на корпусе: IP 67; на валу: IP 64)

Испытания / допуски

Ударопрочность
100 g
Виброустойчивость
20 g
Сроки наработки на отказ [годы]292

Механические данные

Вес [г]392
Размеры [мм]Ø 58 / L = 79.5
Материалыфланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444)
Макс. Обороты, механические [U/min]12000
Макс. пусковой момент [Нм]1
Крутящий момент при контрольной температуре [°C]20
Конструкция валацельный вал
Диаметр вала [мм]10
Материал вала
нержавеющая сталь
Макс. осевая нагрузка на вал (на конце вала) [Н]40
Макс. Радиальная нагрузка на вал (на конце вала) [Н]60
Крепежный фланецзажимной фланец

Электрическое соединение

IO-Link Разъем: 1 x M12, радиальный, может также использоваться в осевом направлении; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м; (IO-Link: макс. 20 m)

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики RV3100
направление вращения по часовой стрелке (если смотреть на вал)
