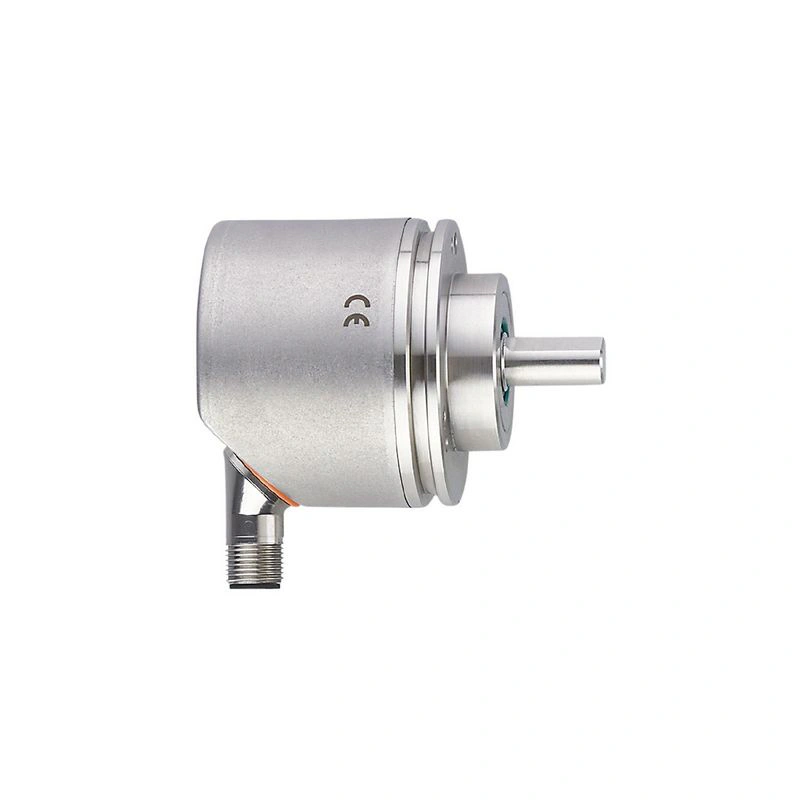

Инкрементный энкодер со сплошным валом IFM INCREMENTAL ENCODER
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Инкрементный энкодер со сплошным валом

RV3110

Артикул INCREMENTAL ENCODER
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Разрешение 1...10000; (с возможностью параметрирования; заводская установка: 1024) разрешение
Коммуникационный интерфейс IO-Link
Конструкция вала сплошной вал
Диаметр вала [мм] 10
Принцип работы инкрементный
Система обнаружения магнитный

Описание производителя

Инкрементный энкодер со сплошным валом Определенная последовательность импульсов для надежного определения скорости вращения Для точного определения положения и линейных измерений Удобная коммуникация и параметрирование через IO-Link Высокая ударо- и виброустойчивость благодаря магнитному принципу считывания Разрешение свободно программируется от 1 ... 10,000

Технические данные INCREMENTAL ENCODER

Характеристики продукта

Разрешение1...10000; (настраивается параметрами; заводская установка: 1024) разрешение
Коммуникационный интерфейсIO-Link
Конструкция валасплошной вал
Диаметр вала [мм]10

Применение

Принцип работыинкрементный
Система обнаружениямагнитный

Электрические данные

Рабочее напряжение [В]4.75...30 DC
Потребляемый ток [мА]< 150
Класс защитыIII
Защита от обратной полярностида
Время задержки включения питания [с]0.5
Макс. оборот электрический [U/мин]12000

Выходы

Электрическое исполнениеHTL/TTL
Макс. Токовая нагрузка на выход [мА]50
Частота переключения [кГц]1000
Заводская настройка
Функция выхода: HTL (50 мА)
Защита от короткого замыканияда
Разность фаз A и B [°]90

Диапазон измерения/установки

Разрешение1...10000; (с возможностью параметрирования; заводская установка: 1024) разрешение

Точность / отклонения

Точность [°]0.1

Программное обеспечение / программирование

Варианты настройки параметровРазрешение; направление вращения; HTL; TTL

Интерфейсы

Интерфейс связиIO-Link
Тип передачиCOM2 (38,4 кбод)
Ревизия IO-Link1.1
Режим SIOда
Мин. время цикла процесса [мс]2.3

Условия эксплуатации

Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Макс. относительная влажность воздуха [%]95; (конденсат не допускается)
ЗащитаIP 67; (на корпусе: IP 67; на валу: IP 67)

Испытания / сертификация

Ударопрочность
100 g
Виброустойчивость
20 g
MTTF [лет]292

Механические данные

Вес [г]591.5
Размеры [мм]Ø 58 / L = 79.5
Материалыфланец: нержавеющая сталь (1.4571/316Ti ); корпус: нержавеющая сталь (1.4521 / 444); NBR
Макс. Обороты, механические [U/min]12000
Макс. пусковой момент [Нм]1
Контрольная температура крутящего момента [°C]20
Конструкция валасплошной вал
Диаметр вала [мм]10
Материал вала
нержавеющая сталь (1.4571/316Ti )
Макс. осевая нагрузка на вал (на конце вала) [Н]40
Макс. радиальная нагрузка на вал (на конце вала) [Н]60
Крепежный фланецзажимной фланец

Электрическое подключение

IO-Link Соединитель: 1 x M12, радиальный, может также использоваться в осевом направлении; кодировка: A; литой корпус: нержавеющая сталь (316 / 1.4401); Максимальная длина кабеля: 100 м; (IO-Link: макс. 20 m)

Диаграммы и графики

Диаграмма импульсов
Диаграммы и графики RV3110
направление вращения по часовой стрелке (если смотреть на вал)
