Описание производителя

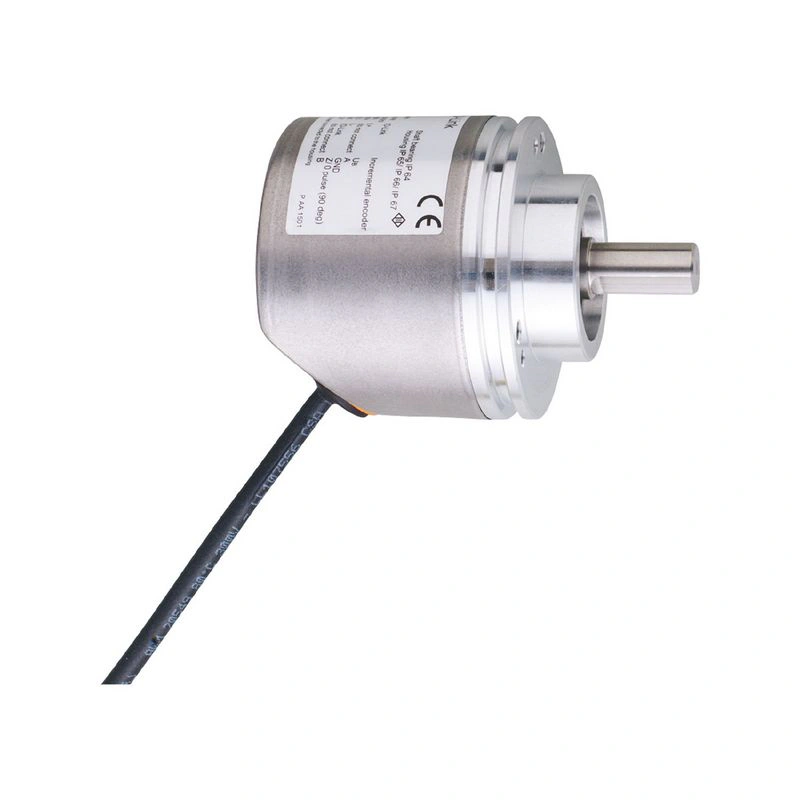

Инкрементный энкодер со сплошным валом Определенная последовательность импульсов для надежного определения скорости вращения Для точного определения положения и линейных измерений Удобная коммуникация и параметрирование через IO-Link Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу срабатывания Свободно программируемое разрешение от 1 ... 10,000
Характеристики изделия
| Разрешение | 1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение |
| Коммуникационный интерфейс | IO-Link |
| Конструкция вала | сплошной вал |
| Диаметр вала [мм] | 10 |
Применение
| Принцип работы | инкрементный |
| Система обнаружения | магнитный |
Электрические данные
| Рабочее напряжение [В] | 4.75...30 DC |
| Потребляемый ток [мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 0.5 |
| Макс. Обороты электрические [U/мин] | 12000 |
Выходы
| Электрический дизайн | HTL/TTL |
| Макс. токовая нагрузка на выход [мА] | 50 |
| Частота коммутации [кГц] | 1000 |
| Заводская настройка | | Функция выхода: HTL (50 мА) |
|
| Защита от короткого замыкания | да |
| Разность фаз A и B [°] | 90 |
Диапазон измерения/установки
| Разрешение | 1...10000; (с возможностью параметрирования; заводская настройка: 1024) разрешение |
Точность / отклонения
Программное обеспечение / программирование
| Варианты настройки параметров | Разрешение; направление вращения; HTL; TTL |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
| Режим SIO | да |
| Мин. время цикла процесса [мс] | 2.3 |
Условия эксплуатации
| Температура окружающей среды [°C] | -40...80 |
| Примечание по температуре окружающей среды | | для гибко проложенного кабеля: -25 °C |
|
| Температура хранения [°C] | -40...80 |
| Макс. относительная влажность воздуха [%] | 95; (конденсация не допускается) |
| Защита | IP 65; IP 66; (на корпусе: IP 67; на валу: IP 64) |
Испытания / допуски
| Ударопрочность | |
| Устойчивость к вибрации | |
| Сроки наработки на отказ [лет] | 292 |
Механические данные
| Вес [г] | 441 |
| Размеры [мм] | Ø 58 / L = 79.5 |
| Материалы | фланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); кабельный разъем: PA |
| Макс. Обороты, механические [U/min] | 12000 |
| Макс. пусковой момент [Нм] | 1 |
| Крутящий момент при контрольной температуре [°C] | 20 |
| Конструкция вала | сплошной вал |
| Диаметр вала [мм] | 10 |
| Материал вала | |
| Макс. осевая нагрузка на вал (на конце вала) [Н] | 40 |
| Макс. радиальная нагрузка на вал (на конце вала) [Н] | 60 |
| Крепежный фланец | зажимной фланец |
Электрическое подключение
| IO-Link | Кабель: 2 м, Ø 4.9 мм; радиальный, может также использоваться в осевом направлении; 5 x 0.14 мм² |
Диаграммы и графики
| Импульсная диаграмма | | направление вращения по часовой стрелке (если смотреть на вал) |
|
