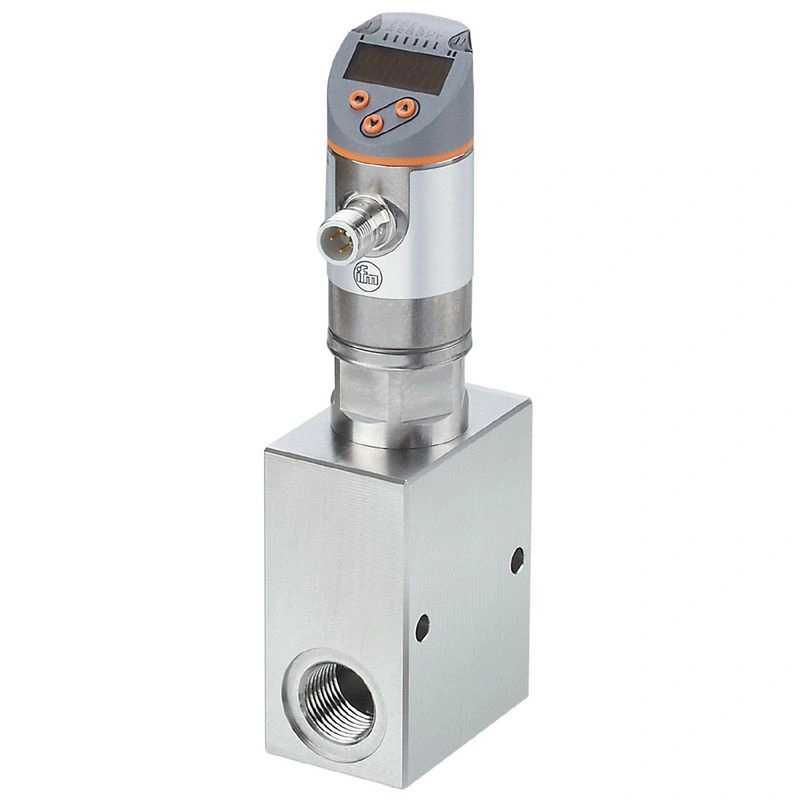

Name: SBZ224
Brand: IFM Electronic
SKU: SBZ12IIBFRKG
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Диапазон измерения

1…50 л/мин

0.06…3 м³/ч

16…793 галф

0.26…13.2 галлон/мин

Технологическое подключение

резьбовое соединение G 1/2 внутренняя резьба

Применение

Особенность	Позолоченные контакты
Носитель	Жидкости; вода; гликолевые растворы; охлаждающие жидкости
Температура среды [°C]	-10…100
Номинальное давление [бар]	200
Номинальное давление [Mpa]	20

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 50
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 3

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Функция выхода	нормально открытое / нормально закрытое; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход DC [В]	2
Макс. токовая нагрузка на выход [мА]	150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; температура окружающей среды)
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузки	да
Частота выходного сигнала [Гц]	0…10000

Диапазон измерения/установки

Диапазон измерения

1…50 л/мин

0.06…3 м³/ч

16…793 галлон

0.26…13.2 галлон/мин

Диапазон отображения

0…60 л/мин

0…3.6 м³/ч

0…951 галф

0…15.86 гал/мин

Разрешение

0.01 л/мин

0.001 м³/ч

1 gph

0.01 галлон/мин

Заданное значение SP

0.35…50 л/мин

0.02…3 м³/ч

5…793 галф

0.08…13.2 гал/мин

Точка сброса rP

0…49.65 л/мин

0…2.98 м³/ч

0…787 галф

0…13.12 гал/мин

Конечная точка частоты, FEP

3.35…50 л/мин

0.2…3 м³/ч

53…793 gph

0.88…13.2 гал/мин

С шагом

0.05 л/мин

0.005 м³/ч

1 gph

0.02 гал/мин

Частота в конечной точке FRP [Гц]

10…10000

С шагом [Гц]

Динамика измерения

1:50

Контроль температуры

Диапазон измерения

-10…100 °C

14…212 °F

Диапазон отображения

-32…122 °C

-25.6…251.6 °F

Разрешение

0.1 °C

0.1 °F

Заданное значение SP

-9.3…100 °C

15.2…212 °F

Точка сброса rP

-10…99.3 °C

14…210.8 °F

С шагом

0.1 °C

0.2 °F

Точка начала частоты, FSP

-10…78 °C

14…172.4 °F

Конечная точка частоты, FEP

12…100 °C

53.6…212 °F

Частота в конечной точке FRP [Гц]

10…10000

С шагом [Гц]

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерения)	± (4 % MW + 1 % MEW); (Q > 1 л/мин; температура среды и эксплуатации: + 22 °C ± 4K; монтажное положение вертикальное)
Повторяемость	± 1 % MEW

Контроль температуры
Дрейф температуры	0,029 °C / K
Точность [K]	3 K (25 °C; Q > 1 л/мин)

Время отклика

Контроль расхода
Время отклика [с]	0.01
Значение процесса демпфирования dAP [с]	0…5
С шагом [с]	0.1
Демпфирование для аналогового выхода dAA [с]	0…5
С шагом [с]	0.1

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 120 (Q > 1 л/мин)

Программное обеспечение / программирование

Опции настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый / частотный выход; демпфирование для переключающего выхода / аналогового выхода; дисплей можно поворачивать и выключать; стандартные единицы измерения; цвет значения процесса; коэффициент калибровки

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Min. время цикла процесса [мс]

3.2

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	1447

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Указание на температуру окружающей среды

температура среды < 80 °C

температура среды < 100 °C: 0…40 °C

Температура хранения [°C]

-15…80

Защита

IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Ударопрочность

DIN EN 60068-2-27

20 г (11 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

5 g (10…2000 Гц)

Директива по оборудованию, работающему под давлением

Звуковая инженерная практика

Механические данные

Вес [г]	1734.3
Размеры [мм]	175.5 x 39 x 59
Материалы	нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы (смачиваемые части)	нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4404 / 316L); уплотнительное кольцо: FKM
Технологическое подключение	резьбовое соединение G 1/2 внутренняя резьба
Циклы переключения механические	10 млн

Дисплеи / элементы управления

Дисплей

Блок индикации	6 x светодиодов, зеленый
состояние переключения	2 x LED, желтый
измеренные значения	алфавитно-цифровой дисплей, чередующаяся красно-зеленая индикация 4 цифры
программирование	алфавитно-цифровой дисплей, 4 разряда

Примечания

Рекомендация: используйте 200-микронный фильтр.

Все данные относятся к воде (20 °C).

Положение установки вертикальное

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество упаковок

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные
