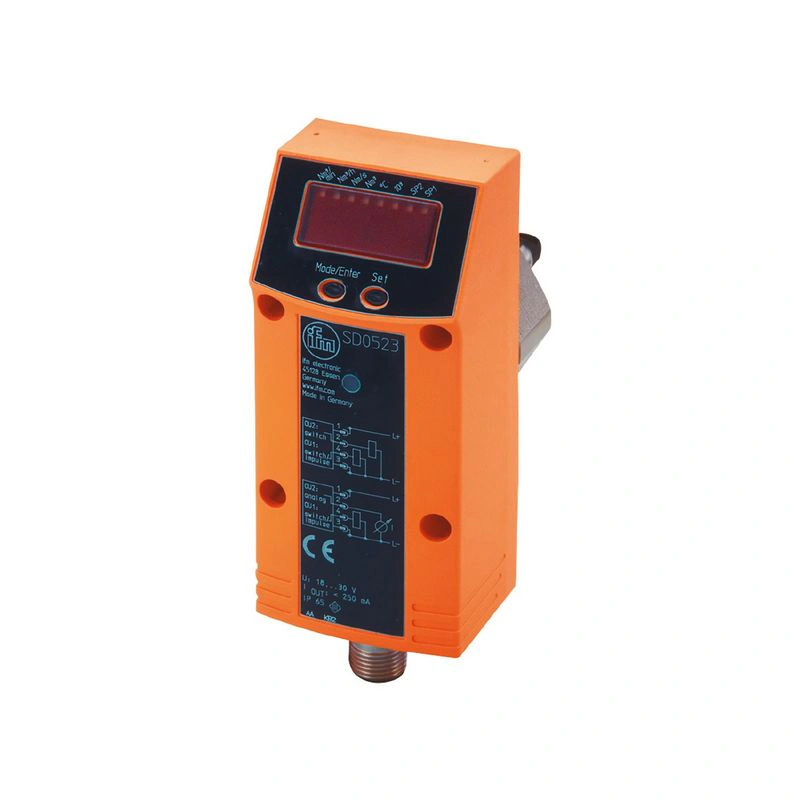

Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | |||
| Диапазон измерения |
| |||
| Технологическое подключение | резьбовое соединение G 1 внутренняя резьба |
Применение
| Установка | Регулируется по внутреннему диаметру трубы; (38…254 мм) |
| Среда | сжатый воздух |
| Температура среды [°C] | 0…60 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [Mpa] | 1.6 |
| Номинальное давление [psi] | 232 |
| MAWP (для применения в соответствии с CRN) [бар] | 16 |
Электрические данные
| Рабочее напряжение [В] | 18…30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 110 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Номинальный постоянный ток коммутируемого выхода DC [мА] | 250; (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (масштабируемая) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | счетчик потребленного количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения | Диапазон измерения/установки; Контроль расхода; Значения действительны при: Ø 72 мм | |||
| Диапазон измерения |
| |||
| Диапазон отображения |
| |||
| Разрешение |
| |||
| Заданное значение SP |
| |||
| Точка сброса rP |
| |||
| Аналоговая начальная точка ASP |
| |||
| Аналоговая конечная точка AEP |
| |||
| С шагом |
|
| Контроль количества объемного расхода | |
| Значение импульса | 1…1000 x 10³ |
| С шагом | 1 Нм³ |
| Длительность импульса [с] | 0,7…2 (D = 72 мм) |
| Контроль температуры | |
| Диапазон измерения [°C] | 0…60 |
| Диапазон отображения [°C] | -12…72 |
| Разрешение [°C] | 0.2 |
| Уставка SP [°C] | 0.4…60 |
| Точка сброса rP [°C] | 0.2…59.8 |
| Аналоговая начальная точка [°C] | 0…45 |
| Конечная аналоговая точка [°C] | 15…60 |
| С шагом [°C] | 0.2 |
Точность / отклонения
| Контроль расхода | |
| Повторяемость [% от измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); (D = 72 мм, T = 22 °C; стандартный объемный расход: 50…850 Нм³/ч) |
| Контроль температуры | |
| Точность [K] | ± 2,5 (Q > 2 Нм³/ч) |
Время отклика
| Контроль потока | |
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP с шагом [с] | 0 — 0,2 — 0,4 — 0,6 — 0,8 — 1 |
| Контроль температуры | |
| Динамический отклик T05 / T09 [с] | 30 (Q > 2 Нм³/ч) |
Программное обеспечение / программирование
| Варианты настройки параметров | Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно поворачивать и выключать; блок индикации; суммирующий счетчик |
Интерфейсы
| Коммуникационный интерфейс | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| стандарт SDCI | IEC 61131-9 | ||||
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства | ||||
| Режим SIO | да | ||||
| Требуемый тип главного порта | A | ||||
| Аналоговые данные процесса | 3 | ||||
| Двоичные данные процесса | 2 | ||||
| Мин. время цикла процесса [мс] | 5 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0…60 |
| Температура хранения [°C] | -20…85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65 |
Испытания / допуски
| EMC |
| ||
| Устойчивость к вибрации |
| ||
| Время наработки на отказ [лет] | 213 |
Механические данные
| Вес [г] | 539.5 |
| Материалы | PBT-GF20; PC; нержавеющая сталь (1.4301 / 304); FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (316 / 1.4401); нержавеющая сталь (1.4301 / 304); керамика стеклянная пассивированная; PEEK; полиэстер; FKM |
| Технологическое подключение | резьбовое соединение G 1 внутренняя резьба |
Дисплеи / элементы управления
| Дисплей |
|
Примечания
| Примечания |
| ||
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
Диаграммы и графики
конечное значение диапазона измерений, отнесенное к внутреннему диаметру трубы  |
