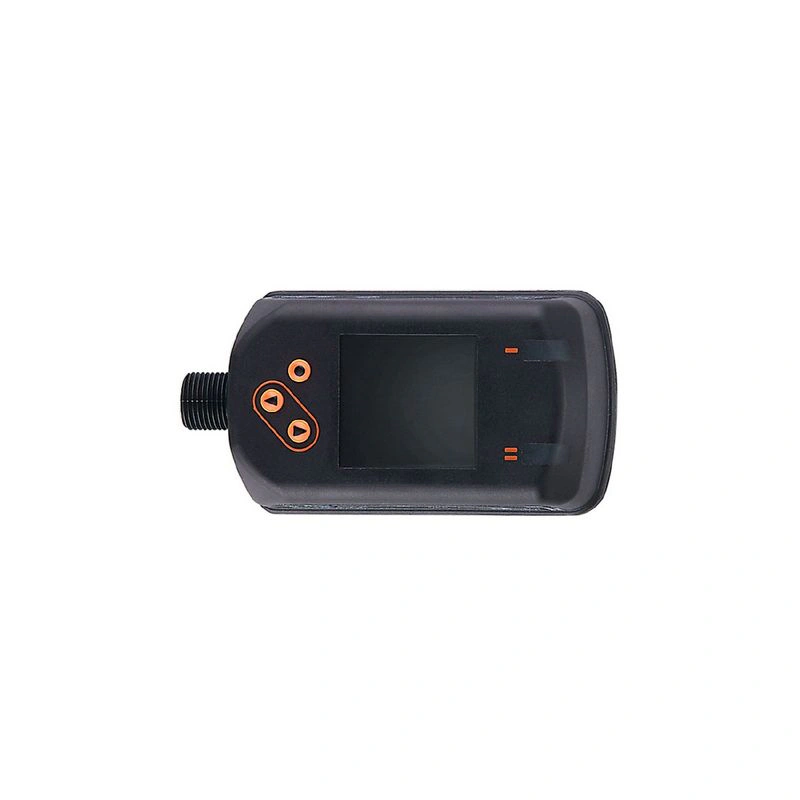

      Измеритель сжатого воздуха SD1540 IFM

      SD1540Скопировано!

      ifm

      Измеритель сжатого воздуха

      • Точное измерение расхода, потребления и температуры среды
      • Высокая точность, повторяемость и динамика измерений
      • Для обнаружения сжатого воздуха в промышленности
      • С переключающим выходом, аналоговым выходом и импульсным выходом
      • Настраивается на внутренний диаметр трубы
      Артикул: SDD11DGXFRKG/US-100 Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Технологическое подключение резьбовое соединение G 1 внутренняя резьба
      Контроль давления
      Диапазон измерения [бар] -1…16

      Применение

      Применение для промышленного применения
      Установка Регулируется в зависимости от внутреннего диаметра трубы; ( 14…254 мм)
      Носитель сжатый воздух
      Температура среды [°C] -10…60
      Min. давление разрыва [бар] 64
      Мин. давление разрыва [МПа] 6.4
      Номинальное давление [бар] 16
      Номинальное давление [Mpa] 1.6
      MAWP (для применения в соответствии с CRN) [бар] 10

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 80
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] 1

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы сброс счётчика

      Выходы

      Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения коммутационный выход DC [В] 2.5
      Постоянный номинальный ток коммутационного выхода DC [мА] 150; (на выход)
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируемый)
      Макс. нагрузка [Ω] 500
      Импульсный выход счетчик потребленного количества
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      0.6…143.9 м/с 0.3…26260 м³/ч 0.005…437.6 м³/мин
      Диапазон отображения
      0…172.7 м/с 0…31520 м³/ч 0…525.2 м³/мин
      Разрешение
      0.1 м/с 0.05 м³/ч 0.01 м³/мин
      Уставка SP
      1.4…143.9 м/с 0.8…26260 м³/ч 0.013…437.6 м³/мин
      Точка сброса rP
      0.7…143.2 м/с 0.4…26140 м³/ч 0.007…435.6 м³/мин
      Аналоговая начальная точка ASP
      0…115.1 м/с 0…21000 м³/ч 0…350 м³/мин
      Аналоговая конечная точка AEP
      28.8…143.9 м/с 422…26260 м³/ч 7.04…437.6 м³/мин
      Отсечка низкого расхода LFC
      0.2…1.4 м/с 0.1…260 м³/ч 0.002…4.4 м³/мин
      С шагом
      0.1 м/с 0.01 м³/ч 0.001 м³/мин
      Контроль давления
      Диапазон измерения [бар] -1…16
      Диапазон отображения [бар] -1…20
      Разрешение [бар] 0.05
      Заданное значение SP [бар] -0.92…16
      Точка сброса rP [бар] -1…15.92
      Аналоговая точка отсчета [бар] -1…12.8
      Аналоговая конечная точка [бар] 2.2…16
      С шагом [бар] 0.01
      Контроль количества объемного потока
      Диапазон измерения
      0…1000000000 m³ 0…35314666721 scf
      Диапазон отображения
      0…1000000000 m³ 0…35314666721 scf
      Заданная точка SP
      0.01…100000000 m³ 0.35…3531466672.1 скф
      Значение импульса
      0.01…100000000 m³ 0.35…3531466672.1 скф
      С шагом
      0.001 m³ 0.05 scf
      Длина импульса [с] 0.001…2
      Контроль температуры
      Диапазон измерения
      -10…60 °C 14…140 °F
      Диапазон отображения
      -24…74 °C -11.2…165.2 °F
      Разрешение
      0.2 °C 0.5 °F
      Заданное значение SP
      -9.7…60 °C 14.6…140 °F
      Точка сброса rP
      -10…59.7 °C 14…139.4 °F
      Аналоговая начальная точка
      -10…46 °C 14…114.8 °F
      Аналоговая конечная точка
      4…60 °C 39.2…140 °F
      С шагом
      0.1 °C 0.1 °F

      Точность / отклонения

      Температурный коэффициент [1/K] ± 0,07 % MW
      Точность (в диапазоне измерений) ± (6 % MW + 0,6 % MEW); (контрольные условия: diA = 73 мм; длина входного трубопровода >= 3 м; длина выходного патрубка >= 0,5 м; контрольная температура: 20…25 °C; стандартный объемный расход: 50…850 Нм³/ч)
      Повторяемость ± 1,5 % МВТ
      Контроль давления
      Повторяемость [% от конечного значения] ± 0,2
      Отклонение характеристик [% от конечного значения] < ± 0,5; (BFSL = прямая линия наилучшего соответствия)
      Наибольшая ТЕМПКО в диапазоне [% MEW / 10 K] ± 0,3
      Наибольшее значение TEMPCO нулевой точки [% MEW / 10 K] ± 0,1
      Контроль температуры
      Точность [K] ± 0,5; (расход среды в предельной области диапазона измерения расхода)

      Время отклика

      Время отклика [с] 0.1; (dAP = 0)
      Значение процесса демпфирования dAP [с] 0…5
      Контроль давления
      Время срабатывания [с] 0.05
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 0,5

      Программное обеспечение / программирование

      Параметры настройки параметров гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; блок индикации; тотализатор

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9 CDV
      Профили Цифровой измерительный датчик (0x800A), идентификация и диагностика (0x4000)
      Режим SIO да
      Требуемый тип мастер-порта A
      Аналоговые данные процесса 8
      Двоичные данные процесса 2
      Мин. время цикла процесса [мс] 7.2
      Поддерживаемые идентификаторы устройств
      Тип работы Идентификатор устройства
      По умолчанию 872

      Условия эксплуатации

      Температура окружающей среды [°C] 0…60
      Температура хранения [°C] -20…85
      Макс. относительная влажность воздуха [%] 90
      Защита IP 65; IP 67

      Испытания / допуски

      ЭМС
      DIN EN 60947-5-9
      Одобрение CPA
      номер модели —
      класс точности —
      максимально допустимая погрешность ± 7 % FS
      Q (мин) 0,3 м³/ч
      Q (t) —
      Q (макс.) 26260 м³/ч
      Устойчивость к вибрации
      DIN EN 68000-2-6 5 g (10…2000 Гц)
      MTTF [годы] 180
      Допуск UL
      Одобрение UL нет. I013
      Номер файла UL E174189

      Механические данные

      Вес [г] 408.3
      Материалы PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); нержавеющая сталь (1.4404 / 316L); FKM
      Материалы (смачиваемые части) нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; керамика стеклянная пассивированная; PPS GF40; Al2O3 (керамика); акрилат
      Подключение к процессу резьбовое соединение G 1 внутренняя резьба

      Дисплеи / элементы управления

      Дисплей
      цветной дисплей 1,44", 128 x 128 пикселей
      2 x светодиода, желтый

      Примечания

      Примечания
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      D = внутренний диаметр трубы
      Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.
      Информацию об установке и эксплуатации см. в руководстве по эксплуатации.
      Количество в упаковке 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A
