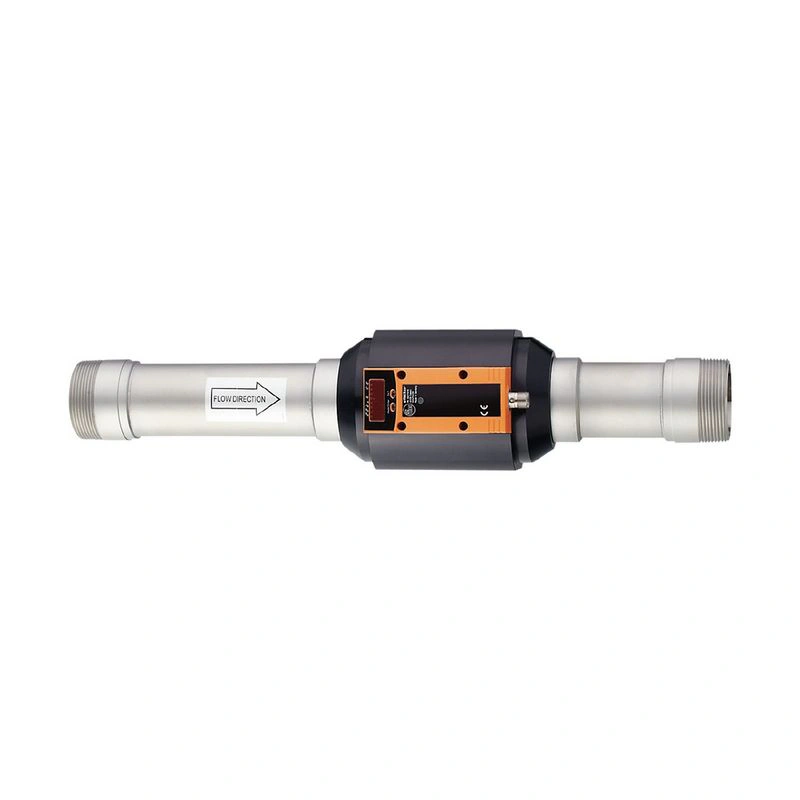

Name: SD2001
Brand: IFM Electronic
SKU: SDN21DGXFPKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерений

90…24720 scfh

1.4…412 scfm

Технологическое подключение

резьбовое соединение 2" NPT DN50

Применение

для промышленного применения

Носитель

сжатый воздух

Указание по средам

качество воздуха ISO 8573-1

класс 141

класс 344

Температура среды [°F]

32…140

Номинальное давление [бар]

Номинальное давление [psi]

232

MAWP (для применения в соответствии с CRN) [бар]

Электрические данные

Рабочее напряжение [В]	19…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 100
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	0.5

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (настраиваемый)
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутируемого выхода DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	250; (на каждый выход)
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель потребляемого количества
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

90…24720 scfh

1.4…412 scfm

Диапазон отображения

0…29670 scfh

0…494.4 scfm

Уставка SP

220…24720 scfh

3.7…412 scfm

Точка сброса rP

100…24600 scfh

1.6…409.9 scfm

Аналоговая начальная точка ASP

0…18540 scfh

0…309 scfm

Конечная аналоговая точка AEP

6180…24720 scfh

103…412 scfm

С шагом

10 скфх

0.1 scfm

Контроль объемного расхода
Значение импульса	0.400…4 000 000 scf
С шагом	0.020…1000 scf
Длительность импульса [с]	0,049… 2

Контроль температуры
Диапазон измерения [°F]	32…140
Диапазон отображения [°F]	32…140

Точность / отклонения

Контроль расхода
Повторяемость [% от измеренного значения]	± 1,5
Точность (в диапазоне измерений)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (класс 141 /; класс 344; условия: монтаж по DIN ISO 2533; монтаж в трубах: DN50)

Контроль температуры
Точность [K]	± 2; (средний расход в предельной области диапазона измерения расхода)

Время отклика

Контроль расхода
Время срабатывания [с]	0.1; (dAP = 0)
Значение процесса демпфирования dAP с шагом [с]	0 — 0,2 — 0,4 — 0,6 — 0,8 — 1

Программное обеспечение / программирование

Варианты установки параметров

Контроль расхода; счетчик количества; счетчик с предустановкой; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; блок индикации

Условия эксплуатации

Температура окружающей среды [°F]	32…140
Температура хранения [°F]	-4…185
Макс. относительная влажность воздуха [%]	90
Защита	IP 65

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Виброустойчивость

DIN EN 68000-2-6

5 g (55…2000 Гц)

Сроки наработки на отказ [годы]

227

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	4269.5
Материалы	PBT-GF20; NBR; PC; нержавеющая сталь (1.4301 / 304); PTFE; латунное покрытие; FKM; алюминиевое порошковое покрытие
Материалы (смачиваемые части)	нержавеющая сталь (1.4301 / 304); FKM; керамика стеклянная пассивированная; PEEK GF30; полиэстер; алюминий
Технологическое подключение	резьбовое соединение 2" NPT DN50

Дисплеи / элементы управления

Дисплей

Блок индикации	4 x LED, зеленый (scfm, scfh, scf, °F)
функциональный дисплей	1 x светодиод, желтый
состояние переключения	2 x светодиода, желтый
измеренные значения	алфавитно-цифровой дисплей, 4-разрядный
программирование	алфавитно-цифровой дисплей, 4 цифры

Примечания

scf = стандартный кубический фут

scfh = стандартный кубический фут в час

scfm = стандартные кубические футы в минуту

MW = измеренное значение

MEW = конечное значение диапазона измерений

Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533.

Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации.

Количество упаковок

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A
