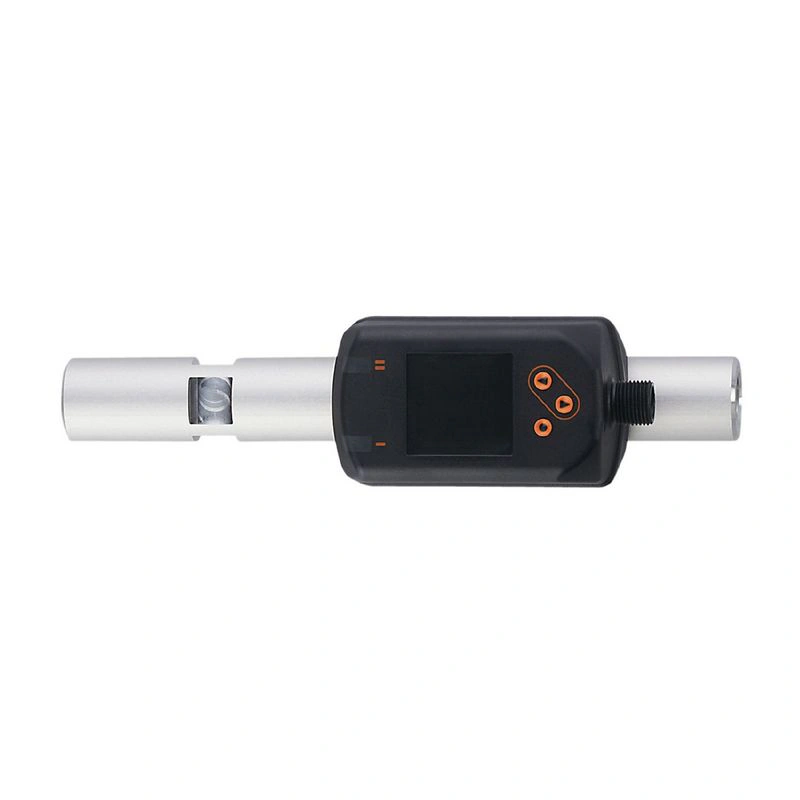

      Промышленный счетчик газа SD5800 IFM

      SD5800Скопировано!

      ifm

      Промышленный счетчик газа

      • Точное измерение расхода, потребления, давления и температуры среды
      • Высокая точность, повторяемость и динамика измерений
      • Для обнаружения гелия
      • Красно-зеленый дисплей для четкого определения допустимого диапазона
      • Дисплей можно поворачивать для оптимального выравнивания
      Артикул: SDR14DGXFRKG/US-100 Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Технологическое присоединение резьбовое соединение G 1/4 DN8
      Контроль давления
      Диапазон измерения [бар] -1…16

      Применение

      Применение для промышленного применения
      Носитель гелий
      Температура среды [°C] -10…60
      Min. давление разрыва [бар] 64
      Номинальное давление [бар] 16
      Номинальное давление [Mpa] 1.6
      MAWP (для применения в соответствии с CRN) [бар] 9.5

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 80
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения питания [с] 1

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы сброс счётчика

      Выходы

      Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения на коммутационном выходе постоянного тока [В] 2.5
      Номинальный постоянный ток коммутационного выхода DC [мА] 150; (на каждый выход)
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируемый)
      Макс. нагрузка [Ω] 500
      Импульсный выход счетчик потребленного количества
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      0.8…83.4 л/мин 0.3…27.6 м/с 0.05…5 м³/ч
      Диапазон отображения
      0…100 л/мин 0…33.1 м/с 0…6 м³/ч
      Разрешение
      0.2 л/мин 0.1 м/с 0.01 м³/ч
      Заданное значение SP
      1.3…83.3 л/мин 0.4…27.6 м/с 0.08…5 м³/ч
      Точка сброса rP
      0.9…82.9 л/мин 0.3…27.5 м/с 0.05…4.97 м³/ч
      Аналоговая начальная точка ASP
      0…66.6 л/мин 0…22.1 м/с 0…4 м³/ч
      Аналоговая конечная точка AEP
      16.7…83.3 л/мин 5.5…27.6 м/с 1…5 м³/ч
      Отключение низкого расхода LFC
      0.6…0.8 л/мин 0.2…0.3 м/с 0.04…0.05 м³/ч
      С шагом
      0.1 л/мин 0.1 м/с 0.01 м³/ч
      Контроль давления
      Диапазон измерения [бар] -1…16
      Диапазон отображения [бар] -1…20
      Разрешение [бар] 0.05
      Заданная точка SP [бар] -0.92…16
      Точка сброса rP [бар] -1…15.92
      Аналоговая точка отсчета [бар] -1…12.8
      Аналоговая конечная точка [бар] 2.2…16
      С шагом [бар] 0.01
      Контроль объемного расхода
      Диапазон измерения
      0…100000000 m³ 0…353146667.2 scf
      Диапазон отображения
      0…100000000 m³ 0…353146667.2 scf
      Заданное значение SP
      0.001…10000000 m³ 0.05…353146667.2 скф
      Значение импульса
      0.001…10000000 m³ 0.05…353146667.2 скф
      С шагом
      0.0001 m³ 0.005 скф
      Длительность импульса [с] 0.01…2
      Контроль температуры
      Диапазон измерения
      -10…60 °C 14…140 °F
      Диапазон отображения
      -24…74 °C -11.2…165.2 °F
      Разрешение
      0.2 °C 0.5 °F
      Точка установки SP
      -9.7…60 °C 14.6…140 °F
      Точка сброса rP
      -10…59.7 °C 14…139.4 °F
      Аналоговая начальная точка
      -10…46 °C 14…114.8 °F
      Аналоговая конечная точка
      4…60 °C 39.2…140 °F
      С шагом
      0.1 °C 0.1 °F

      Точность / отклонения

      Температурный коэффициент [1/K] ± 0,07 % MW
      Точность (в диапазоне измерений) ± (6 % MW + 0,6 % MEW); при температуре среды 23 °C
      Повторяемость 0,8 % MW + 0,2 % MEW
      Контроль давления
      Повторяемость [% от конечного значения] ± 0,2
      Отклонение характеристик [% от конечного значения] < ± 0,5; (BFSL = наилучшая прямая линия)
      Наибольшее значение TEMPCO в диапазоне [% MEW / 10 K] ± 0,15
      Наибольшая ТЕМПКО нулевой точки [% MEW / 10 K] ± 0,25
      Контроль температуры
      Точность [K] ± 0,5; (расход среды в предельной области диапазона измерения расхода)

      Время отклика

      Время отклика [с] 0.1; (dAP = 0)
      Значение процесса демпфирования dAP [с] 0…5
      Контроль давления
      Время отклика [с] 0.05
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 0,5

      Программное обеспечение / программирование

      Варианты установки параметров гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно поворачивать и выключать; дисплейный блок; суммирующее устройство

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9 CDV
      Профили Цифровой измерительный датчик (0x800A), идентификация и диагностика (0x4000)
      Режим SIO да
      Требуемый тип главного порта A
      Аналоговые данные процесса 8
      Двоичные данные процесса 2
      Min. время технологического цикла [мс] 7.2
      Поддерживаемые идентификаторы устройств
      Тип работы DeviceID
      По умолчанию 1301

      Условия эксплуатации

      Температура окружающей среды [°C] 0…60
      Температура хранения [°C] -20…85
      Макс. относительная влажность воздуха [%] 90
      Защита IP 65; IP 67

      Испытания / допуски

      ЭМС
      DIN EN 60947-5-9
      Разрешение CPA
      номер модели 003TG
      класс точности —
      максимально допустимая погрешность ± 7 % FS
      Q (мин) 0,05 м³/ч (He)
      Q (t) —
      Q (макс.) 5 м³/ч (He)
      Виброустойчивость
      DIN EN 68000-2-6 5 g (10…2000 Гц)
      MTTF [лет] 180
      Сертификат UL
      Одобрение UL нет. I012
      Номер файла UL E174189
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для стабильных газов группа жидкости 2

      Механические данные

      Вес [г] 554
      Материалы PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); сталь (1.5523) оцинкованная; 2.0401 (латунь / CW614N); FKM
      Материалы (смачиваемые части) EN AW-6082 (алюминий); нержавеющая сталь (1.4305 / 303); FKM; керамика стеклянная пассивированная; PPS GF40; Al2O3 (керамика); акрилат
      Технологическое подключение резьбовое соединение G 1/4 DN8

      Дисплеи / элементы управления

      Дисплей
      цветной дисплей 1,44", 128 x 128 пикселей
      2 x LED, желтый

      Примечания

      Примечания
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Стандартные условия: 1013.25 мбар / 15 °C / 0 % относительной влажности
      Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации.
      Количество в упаковке 1 шт.

      Электрическое подключение

      Соединение Разъем: 1 x M12; кодировка: A
