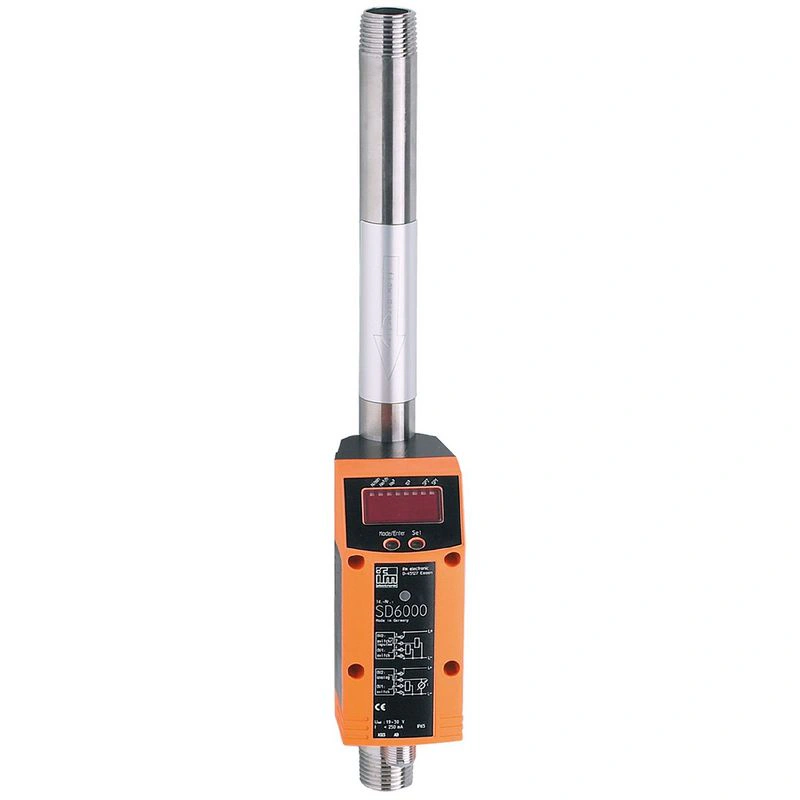

Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое соединение | резьбовое соединение R 1/2 DN15 |
| Ar | |
| Диапазон измерения [м³/ч] | 0.4…122 |
| CO2 | |
| Диапазон измерения [м³/ч] | 0.2…74.7 |
| N2 | |
| Диапазон измерения [м³/ч] | 0.2…75 |
Применение
| Применение | для промышленного применения |
| Носитель | Аргон (Ar); двуокись углерода (CO2); азот (N2) |
| Температура среды [°C] | 0…60 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [Mpa] | 1.6 |
Электрические данные
| Рабочее напряжение [В] | 18…30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Электрическая конструкция | PNP |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (масштабируемая) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | Счетчик потребляемого количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Отсечка низкого расхода LFC [м³/ч] | < 1.3 |
| Измерение динамики | 1:300 |
| Ar | |
| Диапазон измерения [м³/ч] | 0.4…122 |
| Диапазон отображения [м³/ч] | 0…146.4 |
| Разрешение [м³/ч] | 0.1 |
| Заданная точка SP [м³/ч] | 1.1…122 |
| Точка сброса rP [м³/ч] | 0.6…121.5 |
| Аналоговая начальная точка ASP [м³/ч] | 0…97.6 |
| Аналоговая конечная точка AEP [м³/ч] | 24.4…122 |
| С шагом [м³/ч] | 0.1 |
| CO2 | |
| Диапазон измерения [м³/ч] | 0.2…74.7 |
| Диапазон отображения [м³/ч] | 0…89.7 |
| Разрешение [м³/ч] | 0.1 |
| Заданное значение SP [м³/ч] | 0.7…74.7 |
| Точка сброса rP [м³/ч] | 0.4…74.4 |
| Аналоговая начальная точка ASP [м³/ч] | 0…59.8 |
| Аналоговая конечная точка AEP [м³/ч] | 14.9…74.7 |
| С шагом [м³/ч] | 0.1 |
| Контроль количества объемного расхода | |
| Значение импульса | 0.001…1 000 000 m³ |
| С шагом | 0.001…1000 m³ |
| Длительность импульса [с] | 0,012…2 |
| N2 | |
| Диапазон измерения [м³/ч] | 0.2…75 |
| Диапазон отображения [м³/ч] | 0…90 |
| Разрешение [м³/ч] | 0.1 |
| Заданное значение SP [м³/ч] | 0.7…75 |
| Точка сброса rP [м³/ч] | 0.4…74.7 |
| Аналоговая начальная точка ASP [м³/ч] | 0…60 |
| Аналоговая конечная точка AEP [м³/ч] | 15…75 |
| С шагом [м³/ч] | 0.1 |
| Контроль температуры | |
| Диапазон измерения [°C] | 0…60 |
| Диапазон отображения [°C] | -12…72 |
| Разрешение [°C] | 0.2 |
| Точка установки SP [°C] | 0.4…60 |
| Точка сброса rP [°C] | 0…59.8 |
| Аналоговая точка отсчета [°C] | 0…48 |
| Аналоговая конечная точка [°C] | 12…60 |
| С шагом [°C] | 0.2 |
Точность / отклонения
| Контроль расхода | |
| Повторяемость [% от измеренного значения] | ± 1,5 |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); (условия: монтаж по DIN ISO 2533; монтаж в трубах: DN15) |
| Контроль температуры | |
| Точность [K] | ± 2; (средний расход в предельной области диапазона измерения расхода) |
Время отклика
| Контроль расхода | |
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP с шагом [с] | 0 — 0,2 — 0,4 — 0,6 — 0,8 — 1 |
Программное обеспечение / программирование
| Варианты настройки параметров | Контроль расхода; счетчик количества; счетчик с предустановкой; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; возможность поворота и отключения дисплея; блок индикации; выбор среды |
Интерфейсы
| Коммуникационный интерфейс | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| Стандарт SDCI | IEC 61131-9 | ||||
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства | ||||
| Режим SIO | да | ||||
| Требуемый тип мастер-порта | A | ||||
| Аналоговые данные процесса | 3 | ||||
| Двоичные данные процесса | 2 | ||||
| Min. время технологического цикла [мс] | 4.1 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0…60 |
| Температура хранения [°C] | -20…85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65 |
Испытания / одобрения
| ЭМС |
| ||||||||||||||||
| Разрешение CPA |
| ||||||||||||||||
| Виброустойчивость |
| ||||||||||||||||
| Наработка на отказ [годы] | 227 | ||||||||||||||||
| Директива по оборудованию, работающему под давлением | Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу |
Механические данные
| Вес [г] | 963.5 |
| Материалы | PBT-GF20; PC; PC; нержавеющая сталь (1.4301 / 304); FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4301 / 304); керамика стеклянная пассивированная; PEEK; полиэстер; FKM; алюминий анодированный |
| Момент затяжки [Нм] | 50 |
| Технологическое присоединение | резьбовое соединение R 1/2 DN15 |
Дисплеи / элементы управления
| Дисплей |
| ||||||||||
| Блок индикации | Нл/мин; Нм³/ч; Нм³; °C |
Примечания
| Примечания |
| |||
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
