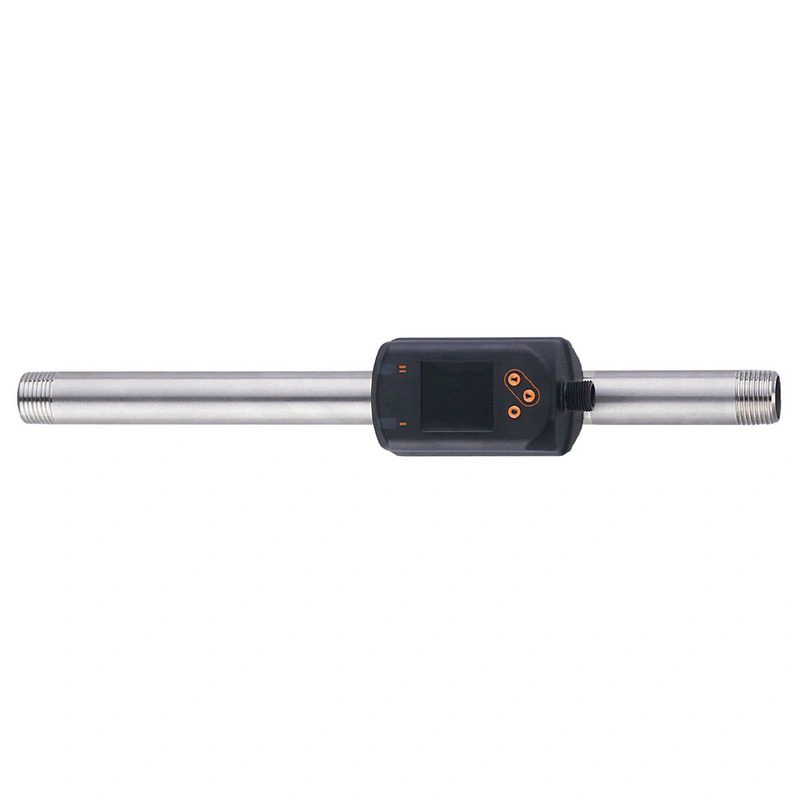

Name: SD6501
Brand: IFM Electronic
SKU: SDN12DGXFRKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое присоединение	резьбовое соединение 1/2" NPT DN15

Контроль давления
Диапазон измерения [psi]	-15…232

Применение

Применение	для промышленного применения
Среда	сжатый воздух
Температура среды [°F]	14…140
Min. давление разрыва [psi]	928
Номинальное давление [psi]	232
MAWP (для применения в соответствии с CRN) [бар]	9.7

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 80
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	1

Входы / выходы

Общее количество входов и выходов	2; (настраивается)
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход постоянного тока [В]	2.5
Номинальный постоянный ток коммутационного выхода DC [мА]	150; (на выход)
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	500
Импульсный выход	счетчик потребленного количества
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения [scfh]	8…2648
Диапазон измерения [scfm]	0.15…44.15
Диапазон измерения [фут/с]	1…327.4
Диапазон отображения [scfh]	0…3178
Диапазон отображения [scfm]	0…52.95
Диапазон отображения [фут/с]	0…393
Разрешение [scfh]	2
Разрешение [scfm]	0.05
Разрешение [фут/с]	0.2
Заданное значение SP [scfh]	23…2648
Уставка SP [scfm]	0.38…44.13
Заданное значение SP [фут/с]	2.8…327.3
Точка сброса rP [scfh]	10…2635
Точка сброса rP [scfm]	0.16…43.91
Точка сброса rP [фут/с]	1.2…325.7
Аналоговая начальная точка ASP [scfh]	0…2119
Аналоговая начальная точка ASP [scfm]	0…35.31
Аналоговая начальная точка ASP [фут/с]	0…261.9
Аналоговая конечная точка AEP [scfh]	530…2649
Аналоговая конечная точка AEP [scfm]	8.83…44.14
Аналоговая конечная точка AEP [фут/с]	65.5…327.4
Отсечка низкого расхода LFC [scfh]	3…28
Отсечка низкого расхода LFC [scfm]	0.05…0.47
Отсечка низкого расхода LFC [фут/с]	0.4…3.5
С шагом [scfh]	1
С шагом [scfm]	0.01
С шагом [фут/с]	0.1

Контроль давления
Диапазон измерения [psi]	-15…232
Диапазон отображения [psi]	-15…290
Разрешение [psi]	1
Заданное значение SP [psi]	-13…232
Точка сброса rP [psi]	-15…231
Аналоговая начальная точка [psi]	-15…186
Аналоговая конечная точка [psi]	32…232
С шагом [psi]	1

Контроль объемного расхода

Диапазон измерения

0…100000000 m³

0…353146667.2 scf

Диапазон отображения

0…100000000 m³

0…353146667.2 scf

Заданное значение SP

0.001…10000000 m³

0.05…353146667.2 scf

Значение импульса

0.001…10000000 m³

0.05…353146667.2 scf

С шагом

0.0001 m³

0.005 scf

Длительность импульса [с]

0.002…2

Контроль температуры

Диапазон измерения

-10…60 °C

14…140 °F

Диапазон отображения

-24…74 °C

-11.2…165.2 °F

Разрешение

0.2 °C

0.5 °F

Заданное значение SP

-9.7…60 °C

14.6…140 °F

Точка сброса rP

-10…59.7 °C

14…139.4 °F

Аналоговая начальная точка

-10…46 °C

14…114.8 °F

Аналоговая конечная точка

4…60 °C

39.2…140 °F

С шагом

0.1 °C

0.1 °F

Точность / отклонения

Температурный коэффициент [1/K]	± 0,07 % MW
Точность (в диапазоне измерений)	класс 141: ± (2 % МВт + 0,5 % МЭЗ); класс 344: ± (6 % МВт + 0,6 % МЭЗ); качество воздуха по ISO 8573-1:2010; при температуре среды 73 °F
Повторяемость	± (0,4 % MW + 0,1 % MEW)

Контроль давления
Повторяемость [% от конечного значения]	± 0,2
Отклонение характеристик [% от конечного значения]	< ± 0,5; (BFSL = наилучшая прямая линия)
Наибольшая ТЕМПКО диапазона [% MEW / 10 K]	± 0,3
Наибольшее значение TEMPCO нулевой точки [% MEW / 10 K]	± 0,1

Контроль температуры
Точность [K]	± 0,5; (средний расход в предельной области диапазона измерения расхода)

Время отклика

Время срабатывания [с]	0.1; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…5

Контроль давления
Время отклика [с]	0.05

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 0,5

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; дисплейный блок; суммирующее устройство

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Цифровой измерительный датчик (0x800A), идентификация и диагностика (0x4000)

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время технологического цикла [мс]

7.2

Поддерживаемые идентификаторы устройств

Тип работы	DeviceID
По умолчанию	867

Условия эксплуатации

Температура окружающей среды [°F]	32…140
Температура хранения [°F]	-4…185
Макс. относительная влажность воздуха [%]	90
Защита	IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 60947-5-9

Устойчивость к вибрации

DIN EN 68000-2-6

5 g (10…2000 Гц)

Сроки наработки на отказ [годы]

183

Допуск UL

Одобрение UL нет.	I012
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для стабильных газов группа жидкости 2

Механические данные

Вес [г]	731
Материалы	PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); сталь (1.5523) оцинкованный; 2.0401 (латунь / CW614N); FKM
Материалы (смачиваемые части)	нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); FKM; керамика стеклянная пассивированная; PPS GF40; Al2O3 (керамика); акрилат
Технологическое соединение	резьбовое соединение 1/2" NPT DN15

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей

2 x светодиод, желтый

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

Диапазоны измерения, отображения и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.

Информацию об установке и эксплуатации см. в руководстве по эксплуатации.

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A
