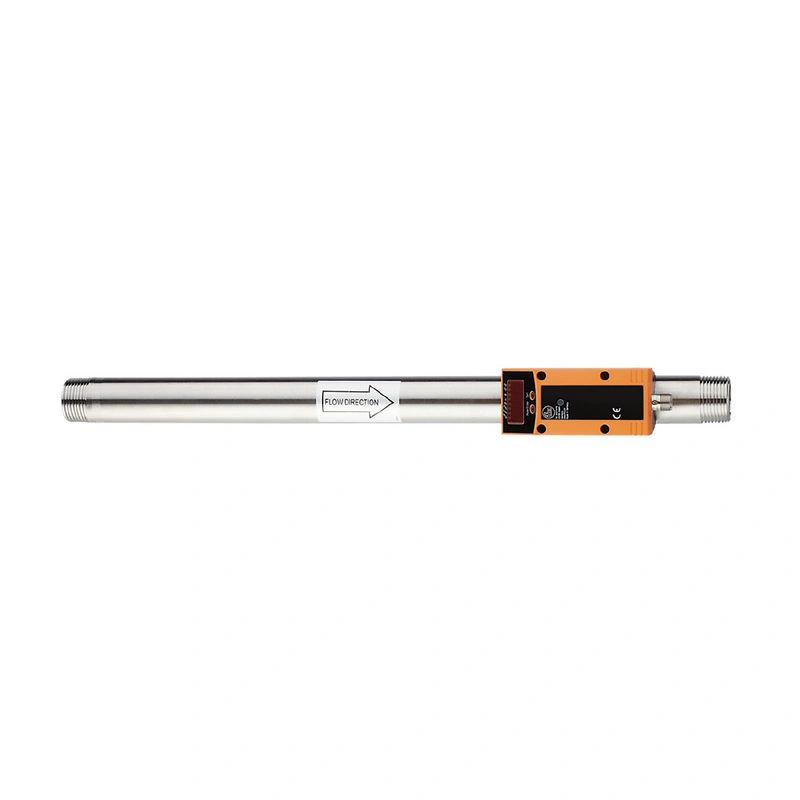

Name: SD8000
Brand: IFM Electronic
SKU: SDR11DGXFPKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

13…3750 л/мин

0.4…109.2 м/с

0.7…225 м³/ч

Подключение к процессу

резьбовое соединение R 1 DN25

Применение

для промышленного применения

Среда

сжатый воздух

Примечание для носителей

качество воздуха ISO 8573-1

класс 141

класс 344

Температура среды [°C]

0…60

Номинальное давление [бар]

Номинальное давление [Mpa]

1.6

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 110
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	1

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	250; (на выход)
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (с возможностью масштабирования)
Макс. нагрузка [Ω]	500
Импульсный выход	счетчик потребляемого количества
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

13…3750 л/мин

0.4…109.2 м/с

0.7…225 м³/ч

Диапазон отображения

0…4500 л/мин

0…131 м/с

0…270 м³/ч

Заданное значение SP

30…3750 л/мин

0.9…109.2 м/с

1.8…225 м³/ч

Точка сброса rP

12…3732 л/мин

0.4…108.7 м/с

0.7…223.9 м³/ч

Аналоговая начальная точка ASP

0…2813 л/мин

0…81.9 м/с

0…168.8 м³/ч

Аналоговая конечная точка AEP

937…3750 л/мин

27.3…109.2 м/с

56.2…225 м³/ч

С шагом

1 л/мин

0.1 м/с

0.1 м³/ч

Контроль объемного расхода
Значение импульса	0.003…3000000 m³
С шагом	0.001 m³
Длительность импульса [с]	0,02…2

Контроль температуры
Диапазон измерения [°C]	0…60
Диапазон отображения [°C]	-12…72

Точность / отклонения

Контроль расхода
Повторяемость [% от измеренного значения]	± 1,5
Точность (в диапазоне измерений)	± (3 % МВт + 0,3 % МЭВ) / ± (6 % МВт + 0,6 % МЭВ); (класс 141 /; класс 344; условия: монтаж по DIN ISO 2533; монтаж в трубах: DN25)

Контроль температуры
Точность [K]	± 2; (расход среды в предельной области диапазона измерения расхода)

Время отклика

Контроль потока
Время отклика [с]	0.1; (dAP = 0)
Значение процесса демпфирования dAP с шагом [с]	0 — 0,2 — 0,4 — 0,6 — 0,8 — 1

Программное обеспечение / программирование

Варианты настройки параметров

Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; блок индикации; суммирующий счетчик

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

без профиля

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

4.1

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	267

Условия эксплуатации

Температура окружающей среды [°C]	0…60
Температура хранения [°C]	-20…85
Макс. относительная влажность воздуха [%]	90
Защита	IP 65

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Допуск CPA

номер модели	002TG
класс точности	—
максимально допустимая погрешность	± 4 % FS
Q (мин)	0,7 м³/ч
Q (t)	—
Q (макс.)	225 м³/ч

Виброустойчивость

DIN EN 68000-2-6

5 g (55…2000 Гц)

Срок службы [лет]

227

Директива по оборудованию, работающему под давлением

Рациональная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу

Механические данные

Вес [г]	2029
Материалы	PBT-GF20; NBR; PC; нержавеющая сталь (1.4301 / 304); PTFE; латунное покрытие; FKM; алюминиевое порошковое покрытие
Материалы (смачиваемые части)	нержавеющая сталь (1.4301 / 304); FKM; керамика стеклянная пассивированная; PEEK GF30; полиэстер; алюминий
Технологическое присоединение	резьбовое соединение R 1 DN25

Дисплеи / элементы управления

Дисплей

Устройство отображения	5 x LED, зеленый (Нл/мин, Нм³/ч, Нм/с, Нм³, °C)
функциональный дисплей	1 x светодиод, зеленый
состояние переключения	2 x светодиода, желтый
измеренные значения	алфавитно-цифровой дисплей, 4 разряда
программирование	алфавитно-цифровой дисплей, 4 цифры

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.

Информацию об установке и эксплуатации см. в руководстве по эксплуатации.

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A
