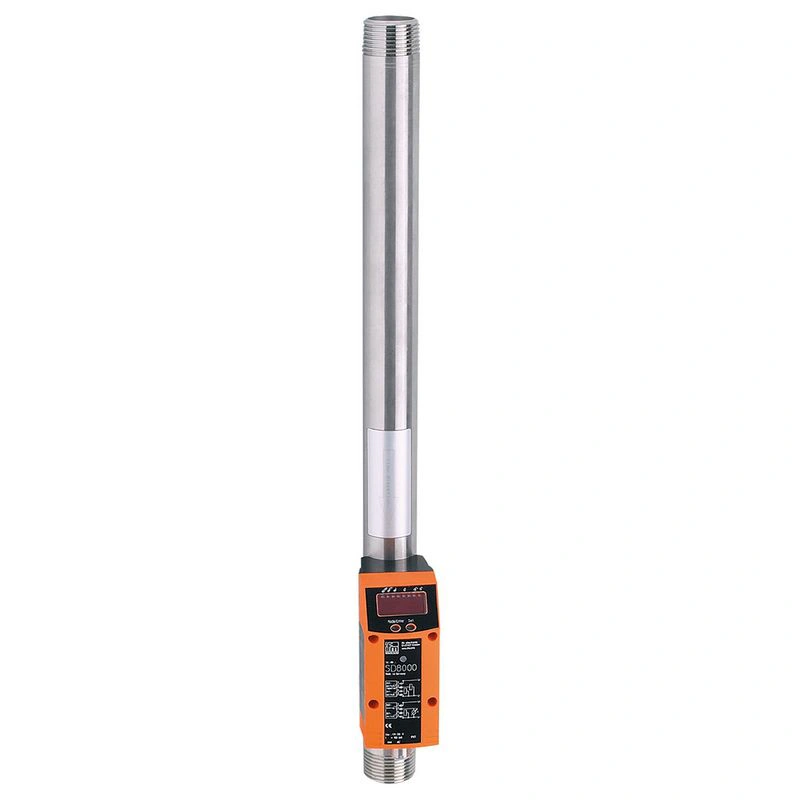

Name: SD8001
Brand: IFM Electronic
SKU: SDN11DGXFPKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Диапазон измерения

30…7946 scfh

1…132.4 scfm

Технологическое присоединение

резьбовое соединение 1" NPT DN25

Применение

для промышленного применения

Среда

сжатый воздух

Примечание по средам

качество воздуха ISO 8573-1

класс 141

класс 344

Температура среды [°F]

32…140

Номинальное давление [бар]

Номинальное давление [psi]

232

MAWP (для применения в соответствии с CRN) [бар]

Электрические данные

Рабочее напряжение [В]	19…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 100
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	0.5

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (настраиваемый)
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (настраивается)
Макс. падение напряжения коммутационный выход постоянного тока [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	250; (на один выход)
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	500
Импульсный выход	Счетчик потребленного количества
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

30…7946 scfh

1…132.4 scfm

Диапазон отображения

0…9535 scfh

0…158.9 scfm

Заданное значение SP

70…7945 scfh

1.2…132.4 scfm

Точка сброса rP

30…7905 scfh

0.5…131.7 скфм

Аналоговая начальная точка ASP

0…5960 scfh

0…99.3 scfm

Аналоговая конечная точка AEP

1985…7945 scfh

33.1…132.4 scfm

С шагом

5 скфх

0.1 скфм

Контроль объемного расхода
Значение импульса	0.120…4 000 000 scf
С шагом	0.020…1000 scf
Длительность импульса [с]	0,045…2

Контроль температуры
Диапазон измерения [°F]	32…140
Диапазон отображения [°F]	32…140

Точность / отклонения

Контроль расхода
Повторяемость [% от измеренного значения]	± 1,5
Точность (в диапазоне измерений)	± (3 % МВт + 0,3 % МЭВ) / ± (6 % МВт + 0,6 % МЭВ); (класс 141 /; класс 344; условия: монтаж по DIN ISO 2533; монтаж в трубах: DN25)

Контроль температуры
Точность [K]	± 2; (средний расход в предельной области диапазона измерения расхода)

Время отклика

Контроль потока
Время срабатывания [с]	0.1; (dAP = 0)
Значение процесса демпфирования dAP с шагом [с]	0 — 0,2 — 0,4 — 0,6 — 0,8 — 1

Программное обеспечение / программирование

Варианты настройки параметров

Контроль расхода; счетчик количества; счетчик с предустановкой; гистерезис / окно; нормально открытый / нормально закрытый; токовый / импульсный выход; дисплей можно поворачивать и выключать; дисплейный блок

Условия эксплуатации

Температура окружающей среды [°F]	32…140
Температура хранения [°F]	-4…185
Макс. относительная влажность воздуха [%]	90
Защита	IP 65

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Виброустойчивость

DIN EN 68000-2-6

5 g (55…2000 Гц)

Сроки наработки на отказ [годы]

227

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 — по запросу

Механические данные

Вес [г]	1979.5
Материалы	PBT-GF20; NBR; PC; нержавеющая сталь (1.4306 / 304L); PTFE; латунь с покрытием; алюминий с порошковым покрытием
Материалы (смачиваемые части)	нержавеющая сталь (1.4306 / 304L); FKM; керамика стеклянная пассивированная; PEEK GF30; полиэстер; алюминий
Технологическое подключение	резьбовое соединение 1" NPT DN25

Дисплеи / элементы управления

Дисплей

Дисплейный блок	4 x LED, зеленый (scfm, scfh, scf, °F)
функциональный дисплей	1 x светодиод, желтый
состояние переключения	2 x светодиод, желтый
измеряемые величины	алфавитно-цифровой дисплей, 4-значный
программирование	алфавитно-цифровой дисплей, 4-значный

Примечания

scf = стандартный кубический фут

scfh = стандартный кубический фут в час

scfm = стандартный кубический фут в минуту

MW = измеренное значение

MEW = конечное значение диапазона измерения

Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу согласно DIN ISO 2533.

Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации.

Количество упаковок

1 шт.

Электрическое соединение

Подключение

Разъем: 1 x M12; кодировка: A
