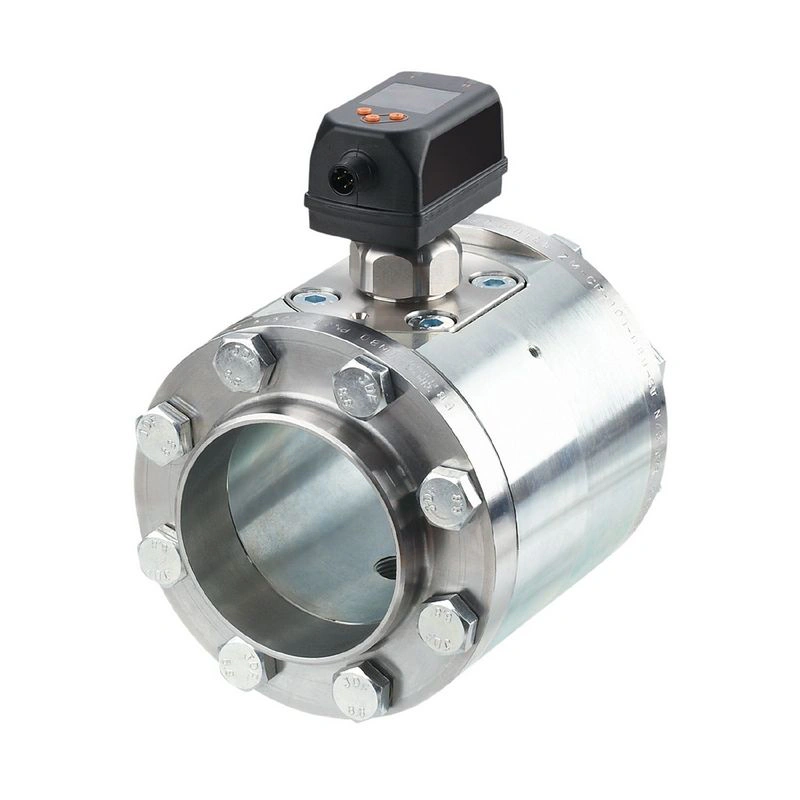

Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Технологическое подключение | фланец DN150 DIN 2448 |
| Контроль давления | |
| Диапазон измерения [бар] | -1…16 |
Применение
| Применение | для промышленного применения |
| Носитель | сжатый воздух |
| Температура среды [°C] | -10…60 |
| Min. давление разрыва [бар] | 64 |
| Мин. давление разрыва [МПа] | 6.4 |
| Номинальное давление [бар] | 16 |
| Номинальное давление [МПа] | 1.6 |
Электрические данные
| Рабочее напряжение [В] | 18…30 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 1 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входы | сброс счётчика |
Выходы
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. падение напряжения коммутационного выхода постоянного тока [В] | 2.5 |
| Номинальный постоянный ток коммутационного выхода DC [мА] | 150; (на выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (с возможностью масштабирования) |
| Макс. нагрузка [Ω] | 500 |
| Импульсный выход | счетчик потребленного количества |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| ||
| Диапазон отображения |
| ||
| С шагом |
|
| Контроль давления | |
| Диапазон измерения [бар] | -1…16 |
| Диапазон отображения [бар] | -1…20 |
| Разрешение [бар] | 0.05 |
| Заданное значение SP [бар] | -0.92…16 |
| Точка сброса rP [бар] | -1…15.92 |
| Начальная точка аналогового сигнала [бар] | -1…12.8 |
| Аналоговая конечная точка [бар] | 2.2…16 |
| С шагом [бар] | 0.01 |
| Контроль количества объемного расхода | |||
| Диапазон измерения |
| ||
| Диапазон отображения |
| ||
| Уставка SP |
| ||
| Значение импульса |
| ||
| С шагом |
| ||
| Длительность импульса [с] | 0.002…2 |
| Контроль температуры | |||
| Диапазон измерения |
| ||
| Диапазон отображения |
| ||
| Разрешение |
| ||
| Заданное значение SP |
| ||
| Точка сброса rP |
| ||
| Аналоговая точка отсчета |
| ||
| Аналоговая конечная точка |
| ||
| С шагом |
|
Точность / отклонения
| Точность (в диапазоне измерений) | класс 141: ± (3 % МВт + 0,3 % МЭВ); класс 344: ± (6 % МВт + 0,6 % МЭВ); качество воздуха по ISO 8573-1:2010; контрольные условия: длина входного трубопровода >= 266 см длина выходной трубы >= 42 см; контрольная температура: 18..26 °C; стандартный объемный расход 43…5877 м³/ч; (стандартный объемный расход DIN_ISO_2533 15 °C , 1013,25 мбар, 0 % об.H.) |
| Контроль давления | |
| Повторяемость [% от конечного значения] | ± 0,2 |
| Отклонение характеристик [% от конечного значения] | < ± 0,5; (BFSL = наилучшая прямая линия) |
| Наибольшее значение TEMPCO в диапазоне [% MEW / 10 K] | ± 0,3 |
| Наибольшая ТЕМПКО нулевой точки [% MEW / 10 K] | ± 0,1 |
| Контроль температуры | |
| Точность [K] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
Время отклика
| Время отклика [с] | 0.1; (dAP = 0) |
| Значение процесса демпфирования dAP [с] | 0…5 |
| Контроль давления | |
| Время отклика [с] | 0.05 |
| Контроль температуры | |
| Динамический отклик T05 / T09 [с] | T09 = 0,5 |
Программное обеспечение / программирование
| Параметры настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно поворачивать и выключать; блок индикации; суммирующий счетчик |
Интерфейсы
| Интерфейс связи | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||
| Профили | Цифровой измерительный датчик (0x800A), идентификация и диагностика (0x4000) | ||||
| Режим SIO | да | ||||
| Требуемый тип порта ведущего устройства | A | ||||
| Аналоговые данные процесса | 8 | ||||
| Двоичные данные процесса | 2 | ||||
| Мин. время цикла процесса [мс] | 7.2 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | 0…60 |
| Температура хранения [°C] | -20…85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 67 |
Испытания / сертификаты
| ЭМС |
| ||
| Виброустойчивость |
| ||
| Сроки наработки на отказ [годы] | 167 | ||
| Директива по оборудованию, работающему под давлением | Модуль A; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу |
Механические данные
| Вес [г] | 1384.5 |
| Материалы | PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); нержавеющая сталь (1.4404 / 316L); FKM |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4404 / 316L); FKM; стеклокерамика пассивированная; PPS GF40; Al2O3 (керамика); акрилат; участок трубы: сталь оцинкованная |
| Технологическое присоединение | фланец DN150 DIN 2448 |
Дисплеи / элементы управления
| Дисплей |
|
Примечания
| Примечания |
| |||||
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Соединение | Разъем: 1 x M12; кодировка: A |
