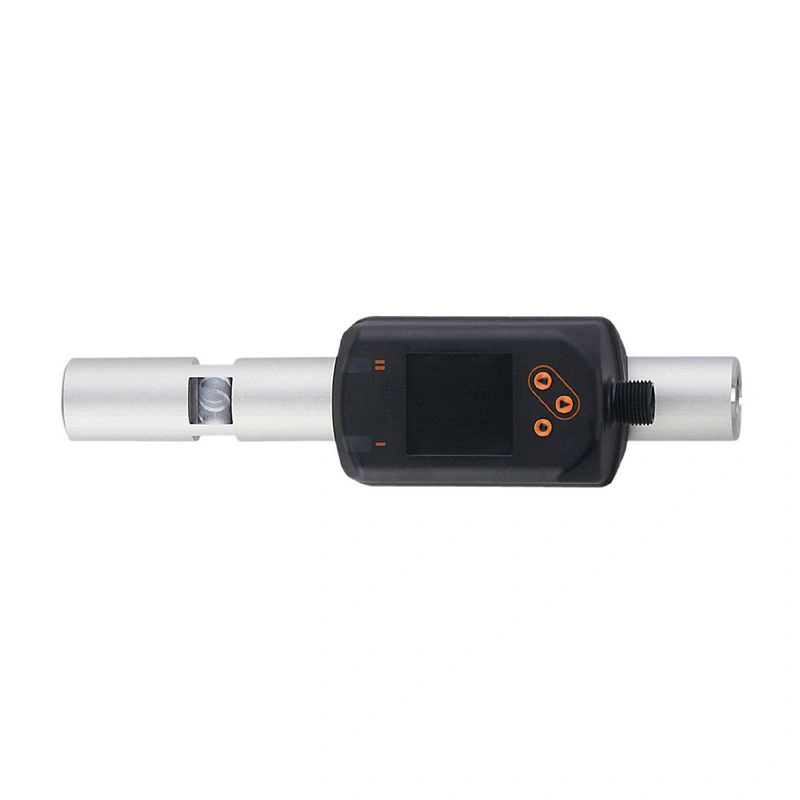

      Датчик воздушного зазора SDP110 IFM

      SDP110Скопировано!

      ifm

      Датчик воздушного зазора

      • Воздушный зазор предоставляется в виде абсолютного значения
      • Точные значения в любое время благодаря принципу измерения с компенсацией давления
      • Обеспечивает обнаружение нулевого зазора и засорения
      • Самоочищающийся измерительный канал выдерживает даже давление продувочного воздуха
      • Простое обучение пороговым значениям одним щелчком мыши
      Артикул: SDR14DGXFRKG/US-100 Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Технологическое подключение резьбовое соединение G 1/4 DN8
      Абсолютный
      Диапазон измерения
      0…400; (в зависимости от используемого сопла) мкм
      Относительный (без единиц измерения)
      Диапазон измерения
      0…800

      Применение

      Применение для промышленного применения
      Носитель сжатый воздух
      Температура среды [°C] -10…60
      Мин. давление разрыва
      64 бар 6.4 МПа
      Номинальное давление
      16 бар 1.6 МПа

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] < 80
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] 1

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы обучающий вход

      Выходы

      Выходной сигнал коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция вывода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения переключающий выход постоянного тока [В] 2.5
      Номинальный постоянный ток коммутационного выхода DC [мА] 150; (на выход)
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (с возможностью масштабирования)
      Макс. нагрузка [Ω] 500
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Абсолютный
      Диапазон измерения
      0…400; (в зависимости от используемой насадки) мкм
      Диапазон настройки
      0…500; (в зависимости от используемой насадки) мкм
      Разрешение
      1 мкм
      Заданное значение SP
      2…500 мкм
      Точка сброса rP
      0…498 мкм
      Аналоговая начальная точка ASP
      0…400 мкм
      Аналоговая конечная точка AEP
      100…500 мкм
      С шагом
      1 мкм
      Относительный (без единиц измерения)
      Диапазон измерения
      0…800
      Диапазон настройки
      0…1000
      Разрешение
      1
      Уставка SP
      4…1000
      Точка сброса rP
      0…996
      Аналоговая начальная точка ASP
      0…800
      Аналоговая конечная точка AEP
      200…1000
      С шагом
      1
      Контроль давления
      Диапазон измерения [бар] -1…16
      Диапазон отображения [бар] -1…20
      Разрешение [бар] 0.05
      Заданное значение SP [бар] -0.92…16
      Точка сброса rP [бар] -1…15.92
      Аналоговая точка отсчета [бар] -1…12.8
      Конечная точка аналогового сигнала [бар] 2.2…16
      С шагом [бар] 0.01
      Контроль потока
      Диапазон измерения
      0.8…100 л/мин 0.3…33.2 м/с 0.05…6 м³/ч
      Диапазон индикации
      0…120 л/мин 0…39.8 м/с 0…7.2 м³/ч
      Разрешение
      0.2 л/мин 0.1 м/с 0.01 м³/ч
      Уставка SP
      1.4…100 л/мин 0.5…33.2 м/с 0.08…6 м³/ч
      Точка сброса rP
      0.9…99.5 л/мин 0.3…33 м/с 0.05…5.97 м³/ч
      Аналоговая начальная точка ASP
      0…80 л/мин 0…26.6 м/с 0…4.8 м³/ч
      Аналоговая конечная точка AEP
      20…100 л/мин 6.6…33.2 м/с 1.2…6 м³/ч
      Отсечка низкого расхода LFC
      0.6…1 л/мин 0.2…0.3 м/с 0.04…0.06 м³/ч
      С шагом
      0.1 л/мин 0.1 м/с 0.01 м³/ч

      Точность / отклонения

      Точность (в диапазоне измерений) ± (5% MW + 5 мкм); (давление 1…3 бар)
      Повторяемость ± (3% MW + 2 мкм); (давление 1…6 бар)
      Контроль давления
      Повторяемость [% от конечного значения] ± 0,2
      Отклонение характеристик [% от конечного значения] < ± 0,5; (BFSL = прямая линия наилучшего соответствия)
      Наибольшее значение TEMPCO в диапазоне [% MEW / 10 K] ± 0,3
      Наибольшая ТЕМПКО нулевой точки [% MEW / 10 K] ± 0,1
      Контроль расхода
      Температурный коэффициент [1/K] ± 0,07 % МВТ
      Точность (в диапазоне измерений) класс 141: ± (2 % МВт + 1 % МЭВ); класс 344: ± (6 % МВт + 1,2 % МЭВ); качество воздуха по ISO 8573-1:2010; при температуре среды 23 °C
      Повторяемость ± (0,8 % МВТ + 0,4 % МВТ)

      Время отклика

      Контроль давления
      Время отклика [с] 0.05
      Контроль расхода
      Время отклика [с] 0.1; (dAP = 0)
      Значение процесса демпфирования dAP [с] 0…5

      Программное обеспечение / программирование

      Варианты настройки параметров гистерезис / окно; нормально открытый / нормально закрытый; токовый выход; дисплей можно поворачивать и выключать; единица измерения; функция обучения

      Интерфейсы

      Интерфейс связи IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI МЭК 61131-9
      Режим SIO да
      Требуемый тип главного порта A
      Аналоговые данные процесса 7
      Двоичные данные процесса 2
      Min. время цикла процесса [мс] 7.2
      Поддерживаемые идентификаторы устройств
      Тип операции DeviceID
      По умолчанию 1333
      Примечание
      Дополнительную информацию см. в PDF-файле IODD в разделе "Загрузки"

      Условия эксплуатации

      Температура окружающей среды [°C] 0…60
      Температура хранения [°C] -20…85
      Макс. относительная влажность воздуха [%] 90
      Защита IP 65; IP 67

      Испытания / одобрения

      ЭМС
      DIN EN 60947-5-9
      Виброустойчивость
      DIN EN 68000-2-6 5 g (10…2000 Гц)
      Срок службы [лет] 167
      Допуск UL
      Утверждение UL нет. I012
      Номер файла UL E174189
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для стабильных газов группа жидкости 2

      Механические данные

      Вес [г] 548.2
      Материалы PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 / 304); нержавеющая сталь (1.4305 / 303); сталь (1.5523) оцинкованный; 2.0401 (латунь / CW614N); FKM
      Материалы (смачиваемые части) EN AW-6082 (алюминий); нержавеющая сталь (1.4305 / 303); FKM; керамика стеклянная пассивированная; PPS GF40; Al2O3 (керамика); акрилат; SINT-A51; нержавеющая сталь (1.4301 / 304); CW510L (латунь)
      Технологическое подключение резьбовое соединение G 1/4 DN8

      Дисплеи / элементы управления

      Дисплей
      цветной дисплей 1,44", 128 x 128 пикселей
      2 x светодиод, желтый

      Примечания

      Примечания
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Диапазоны измерения, индикации и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.
      Информацию о монтаже и эксплуатации см. в руководстве по эксплуатации.
      Количество упаковок 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A
