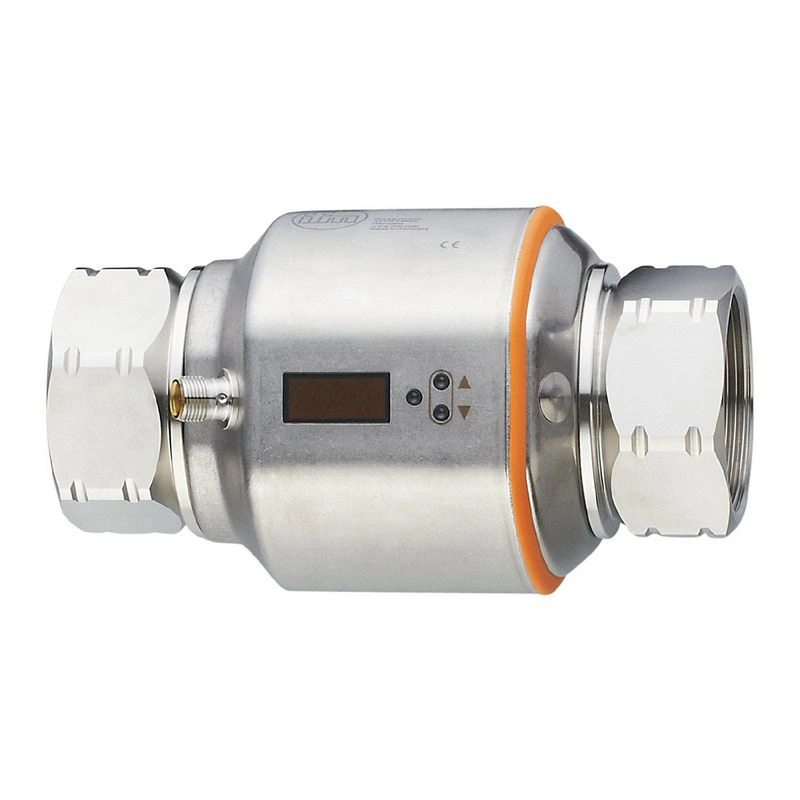

Name: SM2404
Brand: IFM Electronic
SKU: SMK21XGX50KG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество аналоговых выходов: 2

Диапазон измерения

5…600 л/мин

0.3…36 м³/ч

80…9510 галлон

1.3…158.5 гал/мин

Технологическое подключение

резьбовое соединение Rc 2 внутренняя резьба DN50

Применение

Особенность

Позолоченные контакты

Применение

обнаружение пустой трубы; для промышленного применения

Среда

проводящие жидкости; вода; гидросреда

Указание на носитель

проводимость: ≥ 20 мкСм/см

вязкость: < 70 мм²/с (40 °C)

Средняя температура

-10…80 °C

14…194 °F

Номинальное давление [бар]

Номинальное давление [Mpa]

1.6

Номинальное давление [psi]

232

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 150
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	5

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	2
Аналоговый токовый выход [мА]	4…20; (≤ 22 мА; масштабируемый)
Макс. нагрузка [Ω]	500

Диапазон измерения/установки

Диапазон измерения

5…600 л/мин

0.3…36 м³/ч

80…9510 галф

1.3…158.5 гал/мин

Диапазон отображения

-720…720 л/мин

-43.2…43.2 м³/ч

-11410…11410 галлонов в час

-190.2…190.2 гал/мин

Разрешение

0.5 л/мин

0.02 м³/ч

5 галф

0.1 галлон/мин

Аналоговая точка запуска ASP

0…480 л/мин

0…28.8 м³/ч

0…7610 gph

0…126.8 гал/мин

Аналоговая конечная точка AEP

120…600 л/мин

7.2…36 м³/ч

1900…9510 галф

31.7…158.5 галлон/мин

Отсечка низкого расхода LFC

< 15 л/мин

< 0.9 м³/ч

< 240 галф

< 4 гал/мин

С шагом

0.5 л/мин

0.02 м³/ч

5 галф

0.1 галлон/мин

Измерительная динамика

1:120

Контроль температуры

Диапазон измерения

-20…80 °C

-4…176 °F

Диапазон индикации

-40…100 °C

-40…212 °F

Разрешение

0.2 °C

0.5 °F

Аналоговая начальная точка

-20…60 °C

-4…140 °F

Аналоговая конечная точка

0…80 °C

32…176 °F

С шагом

0.2 °C

0.5 °F

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (0,8 % MW + 0,5 % MEW)
Повторяемость	± 0,2% MEW

Контроль температуры
Температурный дрейф	± 0,0333 °C / K; ± 0,0599 °F / K
Точность [K]	± 1 (25 °C; Q > 15 л/мин) / ± 1 (77 °F; Q > 4 г/мин)

Время срабатывания

Контроль расхода
Время отклика [с]	0.35; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 3 (Q > 15 л/мин) / T09 = 3 (Q > 4 галлона в минуту)

Программное обеспечение / программирование

Параметры настройки

дисплей может быть отключен; блок индикации; обнаружение пустой трубы

Условия эксплуатации

Температура окружающей среды

-10…60 °C

14…140 °F

Температура хранения

-25…80 °C

-13…176 °F

Защита

IP 65; IP 67

Испытания / утверждения

ЭМС

DIN EN 60947-5-9

допуск CPA

номер модели	004MI
класс точности	—
максимально допустимая погрешность	± 1,5 % FS
Q (мин)	0,3 м³/ч
Q (t)	—
Q (макс.)	36 м³/ч
Средняя температура	-10…70 °C
Средняя температура	14…158 °F

Ударопрочность

DIN EN 60068-2-27

20 g (11 мс)

Устойчивость к вибрации

DIN EN 60068-2-6

5 g (10…2000 Гц)

MTTF [годы]

допуск UL

Разрешение UL нет.

I009

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	2725
Материалы	нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4571/316Ti ); PEEK; FKM
Технологическое подключение	резьбовое соединение Rc 2 внутренняя резьба DN50

Дисплеи / элементы управления

Дисплей

Единица отображения	6 x LED, зеленый (л/мин, м³/ч, г/мин, г/ч, °C, °F)
функциональный дисплей	1 x светодиод, желтый (10³)
измеренные значения	алфавитно-цифровой дисплей, 4 цифры
программирование	алфавитно-цифровой дисплей, 4 цифры

Единица измерения

л/мин; м³/ч; гал/мин; галф; °C; °F

Принадлежности

Поставляемые изделия

Этикетка

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Количество в упаковке

1 шт.

Электрическое соединение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход
