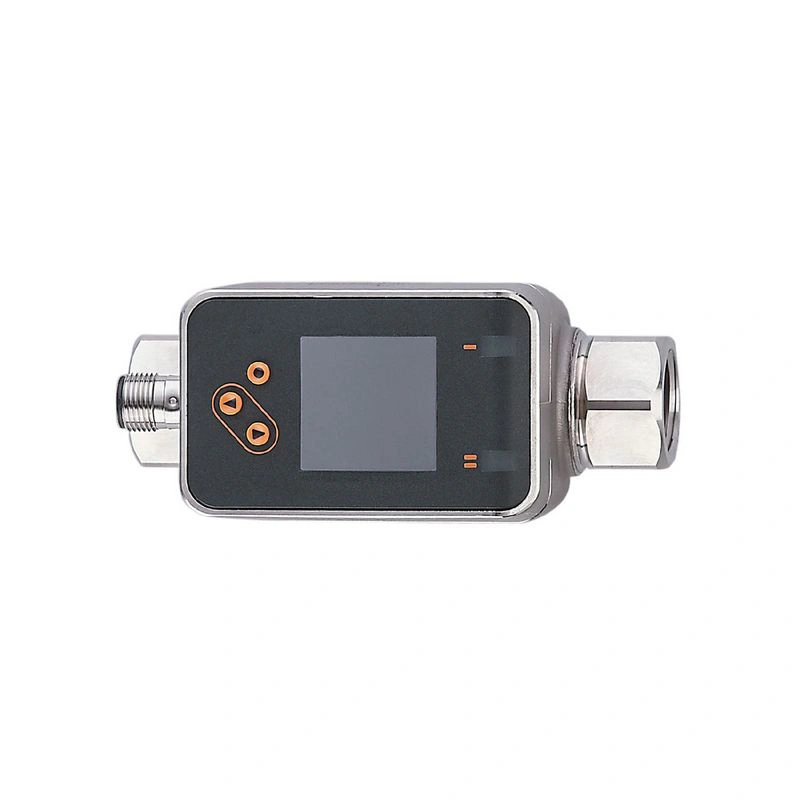

Name: SM6621
Brand: IFM Electronic
SKU: SMN12XGXFRKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое соединение	1/2" NPT DN15

Применение

Специальная характеристика

Позолоченные контакты

Носитель

проводящие жидкости; вода; гидросреда

Примечание по средам

проводимость: ≥ 20 мкСм/см

вязкость: < 70 мм²/с (40 °C)

Температура среды [°F]

-4…194

Номинальное давление [бар]

Номинальное давление [МПа]

1.6

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 80
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (настраиваемый)
Электрический дизайн	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	100
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемая)
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0.05…35 л/мин

0.003…2.1 м³/ч

0.6…555 gph

0.01…9.25 гал/мин

Диапазон отображения

-42…42 л/мин

-2.5…2.5 м³/ч

-666…666 галлон

-11.1…11.1 галлон/мин

Разрешение

0.02 л/мин

0.002 м³/ч

0.6 gph

0.01 галлон/мин

Заданное значение SP

0.25…35 л/мин

0.015…2.1 м³/ч

4.2…555 gph

0.07…9.25 гал/мин

Точка сброса rP

0…34.8 л/мин

0…2.08 м³/ч

1.2…552 gph

0.02…9.2 гал/мин

Аналоговая начальная точка ASP

0…28 л/мин

0…1.7 м³/ч

0…666 gph

0…7.4 галлона в минуту

Аналоговая конечная точка AEP

7…35 л/мин

0.42…2.1 м³/ч

111…555 галлонов в час

1.85…9.25 гал/мин

Отсечка низкого расхода LFC

0.05…1.75 л/мин

0.003…0.1 м³/ч

0.6…27.6 галф

0.01…0.46 гал/мин

Конечная точка частоты, FEP

7…35 л/мин

0.42…2.1 м³/ч

111.6…555 галф

1.86…9.25 gpm

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.001…2
Значение импульса	0.001…99990000 I

Контроль температуры
Диапазон измерения [°F]	-4…194
Диапазон отображения [°F]	-43.6…233.6
Разрешение [°F]	0.1
Заданное значение SP [°F]	-3.3…194
Точка сброса rP [°F]	-4…193.3
Аналоговая начальная точка [°F]	-4…154.4
Конечная точка аналогового сигнала [°F]	35.6…194
С шагом [°F]	0.1

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (0,8 % МВТ + 0,2 % МВТ)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)

Время отклика

Контроль расхода
Задержка запуска [с]	0…50
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Время отклика [с]	15; (Q > 10 % MEW, T09)

Программное обеспечение / программирование

Параметры настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; частотный выход; токовый/импульсный выход; задержка запуска; дисплей может быть отключен; единица индикации

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	952

Условия эксплуатации

Температура окружающей среды [°F]	-4…140
Температура хранения [°F]	-13…176
Защита	IP 65; IP 67

Испытания / сертификаты

ЭМС

DIN EN 60947-5-9

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Виброустойчивость

DIN IEC 68-2-6:

5 g (10…2000 Гц)

Наработка на отказ [лет]

114

Сертификат UL

Утверждение UL нет.	I014
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	743
Материалы	нержавеющая сталь (1.4408/316); нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); PEEK; углеродное волокно PEEK; FKM
Технологическое присоединение	1/2" NPT DN15

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей

2 x светодиода, желтый

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления / объемный расход
