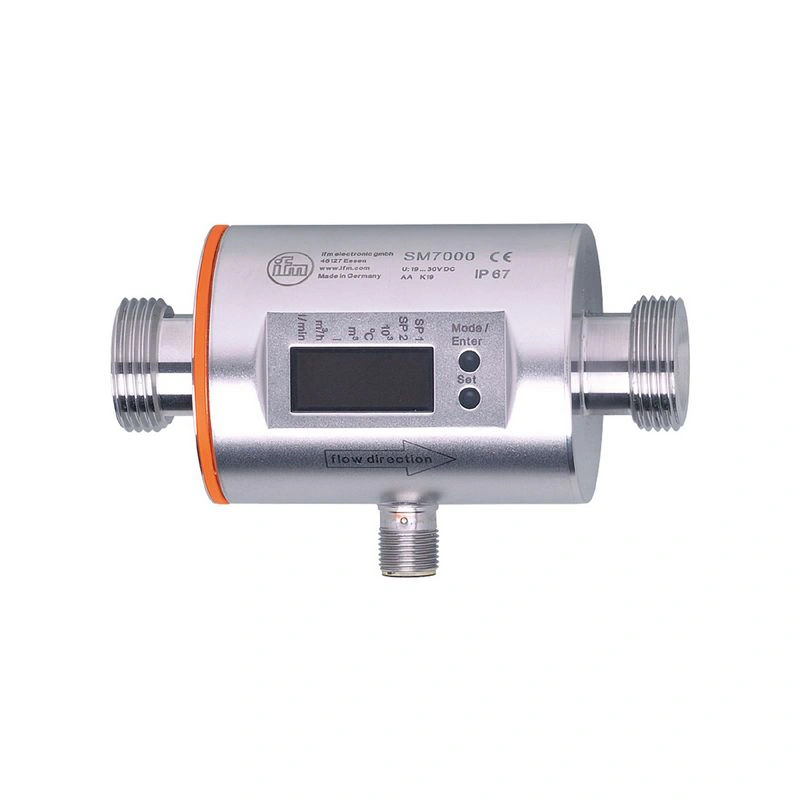

      Магнитно-индукционный расходомер SM7001 IFM

      SM7001Скопировано!

      ifm

      Магнитно-индукционный расходомер

      • Точное измерение расхода, потребления и температуры среды
      • Высокая точность, повторяемость и динамика измерений
      • С коммутационным, аналоговым и импульсным выходом
      • Четко видимый 4-разрядный светодиодный дисплей
      Артикул: SMR34GGXFRKG/US-100 Скопировано!
      Поделиться ссылкой:

      Характеристики изделия

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      3…792 галф 0.06…13.2 галлон/мин
      Технологическое присоединение резьбовое соединение G 3/4 DN20 плоское уплотнение

      Применение

      Специальная функция Позолоченные контакты
      Применение функция тотализатора; для промышленного применения
      Установка подключение к трубе с помощью адаптера
      Среда токопроводящие жидкости; вода; гидросреда
      Примечание по средам
      проводимость: ≥ 20 мкСм/см
      Вязкость: < 70 мм²/с (40 °C)
      Температура среды [°F] 14…158
      Номинальное давление [бар] 16
      Номинальное давление [psi] 232
      MAWP (для применения в соответствии с CRN) [бар] 11.2

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] 95; (24 V)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения питания [с] 5

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы сброс счётчика

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения коммутационного выхода DC [В] 2
      Номинальный постоянный ток коммутационного выхода DC [мА] 200
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (с возможностью масштабирования)
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10; (масштабируемый)
      Min. сопротивление нагрузки [Ω] 2000
      Импульсный выход расходомер
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      3…792 gph 0.06…13.2 гал/мин
      Диапазон отображения
      -951…951 gph -15.84…15.84 галлон/мин
      Разрешение
      1 галлон в час 0.02 гал/мин
      Уставка SP
      7…792 галф 0.12…13.2 гал/мин
      Точка сброса rP
      3…788 галф 0.06…13.14 гал/мин
      Аналоговая начальная точка ASP
      0…636 gph 0…10.6 гал/мин
      Аналоговая конечная точка AEP
      156…792 гал/мин 2.6…13.2 гал/мин
      С шагом
      1 gph 0.02 гал/мин
      Контроль объемного расхода
      Значение импульса 0.01…99 990 000 гал
      Длительность импульса [с] 0,005…2
      Контроль температуры
      Диапазон измерения [°F] -4…176
      Разрешение [°F] 0.5
      Заданное значение SP [°F] -2.5…176
      Точка сброса rP [°F] -3.5…175
      Аналоговая начальная точка [°F] -4…140.5
      Конечная точка аналогового сигнала [°F] 31.5…176
      С шагом [°F] 0.5

      Точность / отклонения

      Контроль расхода
      Точность (в диапазоне измерения) ± (0,8 % MW + 0,5 % MEW)
      Повторяемость ± 0,2% MEW
      Контроль температуры
      Точность [K] ± 2,5 (Q > 0,26 г/мин)

      Время отклика

      контроль расхода
      Время отклика [с] 0.15; (dAP = 0, T19)
      Программируемое время задержки dS, dr [с] 0…50
      Значение процесса демпфирования dAP [с] 0…5
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 20 (Q > 0,26 гал/мин)

      Программное обеспечение / программирование

      Варианты настройки параметров Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/напряженный/импульсный выход; задержка запуска; дисплей может быть отключен; блок индикации

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI IEC 61131-9
      Профили Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
      Режим SIO да
      Требуемый тип порта ведущего устройства A
      Аналоговые данные процесса 3
      Технологические данные двоичные 2
      Мин. время цикла процесса [мс] 5
      Поддерживаемые идентификаторы устройств
      Тип работы DeviceID
      По умолчанию 573

      Условия эксплуатации

      Температура окружающей среды [°F] 14…140
      Температура хранения [°F] -13…176
      Защита IP 67

      Испытания / допуски

      ЭМС
      DIN EN 60947-5-9
      Ударопрочность
      DIN IEC 68-2-27 20 г (11 мс)
      Устойчивость к вибрации
      DIN IEC 68-2-6 5 g (10…2000 Гц)
      Сроки наработки на отказ [годы] 145
      Директива по оборудованию, работающему под давлением Продуманная инженерная практика; может использоваться для жидкостей группы 2; жидкости группы 1 — по запросу

      Механические данные

      Вес [г] 586
      Материалы нержавеющая сталь (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); PEEK; FKM
      Технологическое подключение резьбовое соединение G 3/4 DN20 плоское уплотнение

      Дисплеи / элементы управления

      Дисплей
      Блок индикации 6 x LED, зеленый (gpm, gph, gal, °F, 10³, 1000 x 10³)
      состояние переключения 2 x светодиода, желтый
      измеренные значения алфавитно-цифровой дисплей, 4 разряда
      программирование буквенно-цифровой дисплей, 4 разряда

      Примечания

      Примечания
      MW = измеренное значение
      MEW = конечное значение диапазона измерений
      Количество в упаковке 1 шт.

      Электрическое подключение

      Соединение Разъем: 1 x M12; кодировка: A; контакты: позолоченные

      Диаграммы и графики

      Потеря давления
      Диаграммы и графики SM7001
      dP Потеря давления
      Q объемный расход
