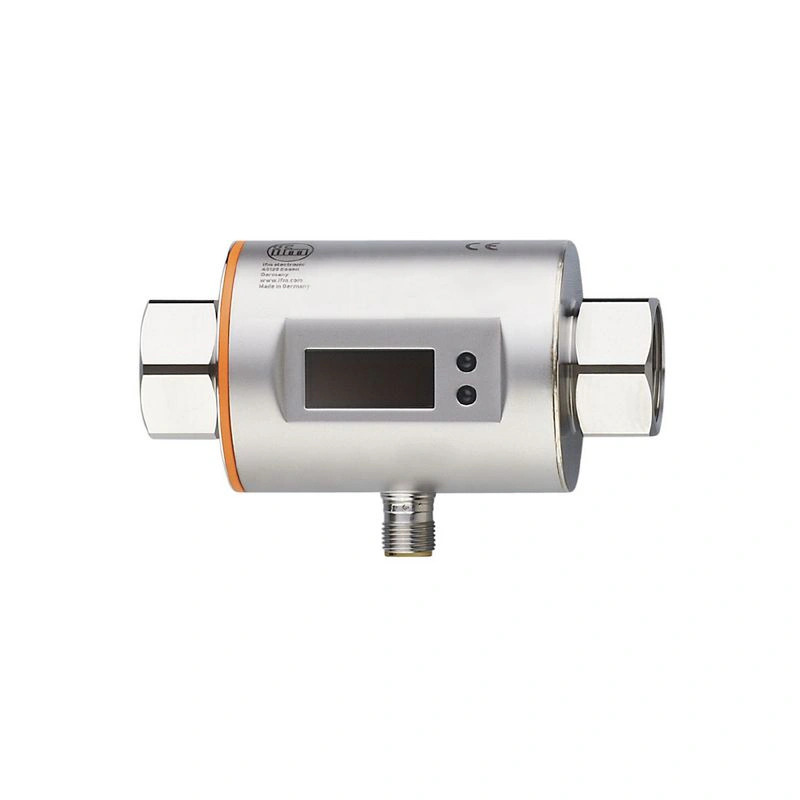

Name: SM7604
Brand: IFM Electronic
SKU: SMN34GGX50KG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество аналоговых выходов: 2

Диапазон измерения

0.2…50 л/мин

0.02…13.22 галлона в минуту

Технологическое подключение

резьбовое соединение 3/4" NPT DN20

Применение

Специальная функция

Позолоченные контакты

Применение

для промышленного применения

Носитель

токопроводящие жидкости; вода; гидросреда

Примечание по средам

проводимость: ≥ 20 мкСм/см

вязкость: < 70 мм²/с (40 °C)

Температура среды [°C]

-10…70

Номинальное давление [бар]

Номинальное давление [Mpa]

1.6

MAWP (для применения в соответствии с CRN) [бар]

11.2

Электрические данные

Рабочее напряжение [В]	20…30 Постоянный ток; (до SELV/PELV)
Потребляемый ток [мА]	120; (24 V)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	2
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	500
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0.2…50 л/мин

0.02…13.22 галлона в минуту

Диапазон индикации

-60…60 л/мин

-15.86…15.86 гал/мин

Разрешение

0.1 л/мин

0.02 гал/мин

Аналоговая точка запуска ASP

0…40 л/мин

0…10.58 гал/мин

Аналоговая конечная точка AEP

10…50 л/мин

2.64…13.22 г/мин

С шагом

0.1 л/мин

0.02 промилле

Контроль температуры
Диапазон измерения [°C]	-20…80
Разрешение [°C]	0.2
Аналоговая точка отсчета [°C]	-20…60
Конечная аналоговая точка [°C]	0…80
С шагом [°C]	0.2

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (2 % МВТ + 0,5 % МВТ)
Повторяемость	± 0,2% MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 1 л/мин)

Время отклика

Контроль расхода
Время отклика [с]	0.15; (dAP = 0, T19)
Значение процесса демпфирования dAP [с]	0…3

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 20 (Q > 1 л/мин)

Условия эксплуатации

Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN EN 60947-5-9

500 В Выдерживаемое напряжение (В постоянного тока)

Утверждение CPA

номер модели	008MI
класс точности	—
максимально допустимая погрешность	± 2,5 % FS
Q (мин)	0,01 м³/ч
Q (t)	—
Q (макс.)	3 м³/ч

Устойчивость к ударам

DIN EN 60068-2-27

20 г (11 мс)

Виброустойчивость

DIN EN 60068-2-6

5 g (10…2000 Гц)

Срок службы [лет]

175

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	527.5
Материалы	нержавеющая сталь (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); PEEK; FKM
Технологическое присоединение	резьбовое соединение 3/4" NPT DN20

Дисплеи / элементы управления

Дисплей

Дисплейный блок	6 x LED, зеленый (л/мин, м³/ч, г/мин, г/ч, °C, °F)
измеренные значения	алфавитно-цифровой дисплей, 4 цифры
программирование	алфавитно-цифровой дисплей, 4 цифры

Дисплейный блок

л/мин; м³/ч; гал/мин; галф; °C; °F

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Количество упаковок

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход
