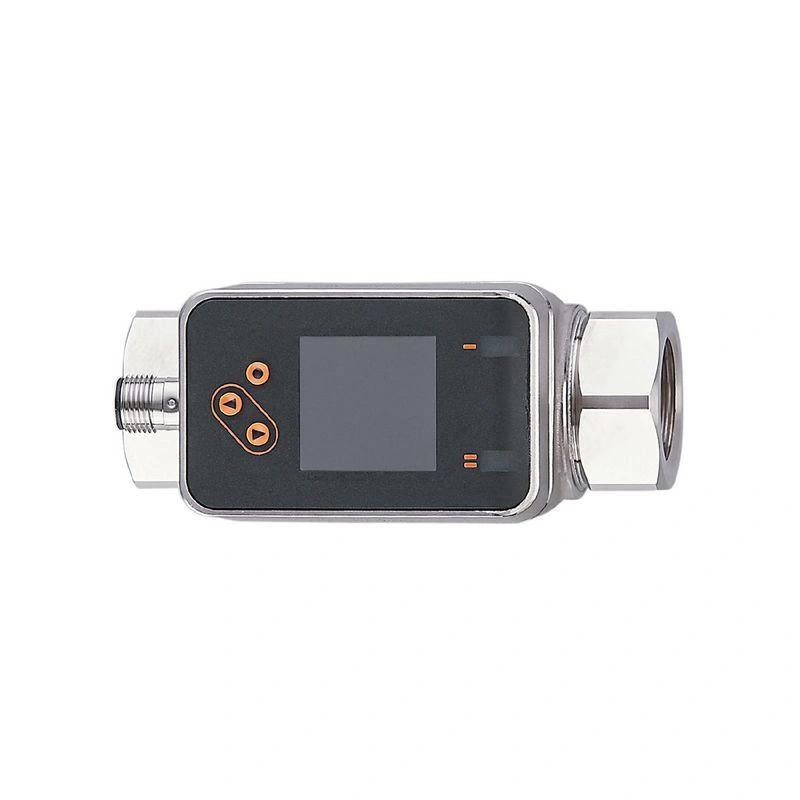

Name: SM7621
Brand: IFM Electronic
SKU: SMN34XGXFRKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое соединение	3/4" NPT DN20

Применение

Особенность

Позолоченные контакты

Среда

токопроводящие жидкости; вода; гидросреда

Примечание по носителям

проводимость: ≥ 20 мкСм/см

вязкость: < 70 мм²/с (40 °C)

Температура среды [°F]

-4…194

Номинальное давление [бар]

Номинальное давление [Mpa]

1.6

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 80
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	5

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (настраиваемый)
Электрический дизайн	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода DC [В]	2
Номинальный постоянный ток коммутационного выхода постоянного тока [мА]	100
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (масштабируемый)
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0.1…75 л/мин

0.006…4.5 м³/ч

1.2…1190 галлонов в час

0.02…19.82 гал/мин

Диапазон отображения

-90…90 л/мин

-5.4…5.4 м³/ч

-1426.8…1426.8 галф

-23.78…23.78 гал/мин

Разрешение

0.1 л/мин

0.006 м³/ч

0.6 gph

0.01 гал/мин

Заданное значение SP

0.5…75 л/мин

0.03…4.5 м³/ч

8.4…1189 галф

0.14…19.81 г/мин

Точка сброса rP

0.1…74.6 л/мин

0.006…4.48 м³/ч

1.2…1183 gph

0.03…19.71 гал/мин

Аналоговая начальная точка ASP

0…59.9 л/мин

0…3.6 м³/ч

0…950 gph

0…15.82 гал/мин

Аналоговая конечная точка AEP

15.1…75 л/мин

0.9…4.5 м³/ч

240…1189 gph

3.99…19.81 галлон/мин

Отсечка низкого расхода LFC

0.1…3.8 л/мин

0.006…0.23 м³/ч

1.8…59.4 галлон

0.03…0.99 гал/мин

Конечная точка частоты, FEP

15.1…75 л/мин

0.9…4.5 м³/ч

240…1189 gph

3.99…19.81 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.003…2
Значение импульса	0.01…99990000 I

Контроль температуры
Диапазон измерения [°F]	-4…194
Диапазон отображения [°F]	-43.6…233.6
Разрешение [°F]	0.1
Заданное значение SP [°F]	-3.3…194
Точка сброса rP [°F]	-4…193.3
Аналоговая начальная точка [°F]	-4…154.4
Аналоговая конечная точка [°F]	35.6…194
С шагом [°F]	0.1

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (0,8 % МВТ + 0,2 % МВТ)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)

Время отклика

Контроль расхода
Задержка при запуске [с]	0…50
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Время срабатывания [с]	15; (Q > 10 % MEW, T09)

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; частотный выход; токовый/импульсный выход; задержка запуска; индикация может быть отключена; единица индикации

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

стандарт SDCI

МЭК 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип главного порта

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	958

Условия эксплуатации

Температура окружающей среды [°F]	-4…140
Температура хранения [°F]	-13…176
Защита	IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 60947-5-9

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Устойчивость к вибрации

DIN IEC 68-2-6:

5 g (10…2000 Гц)

MTTF [годы]

114

Допуск UL

Одобрение UL отсутствует.	I014
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	848.9
Материалы	нержавеющая сталь (1.4408/316); нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); PEEK; углеродное волокно PEEK; FKM
Технологическое подключение	3/4" NPT DN20

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей

2 x светодиода, желтый

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления / объемный расход
