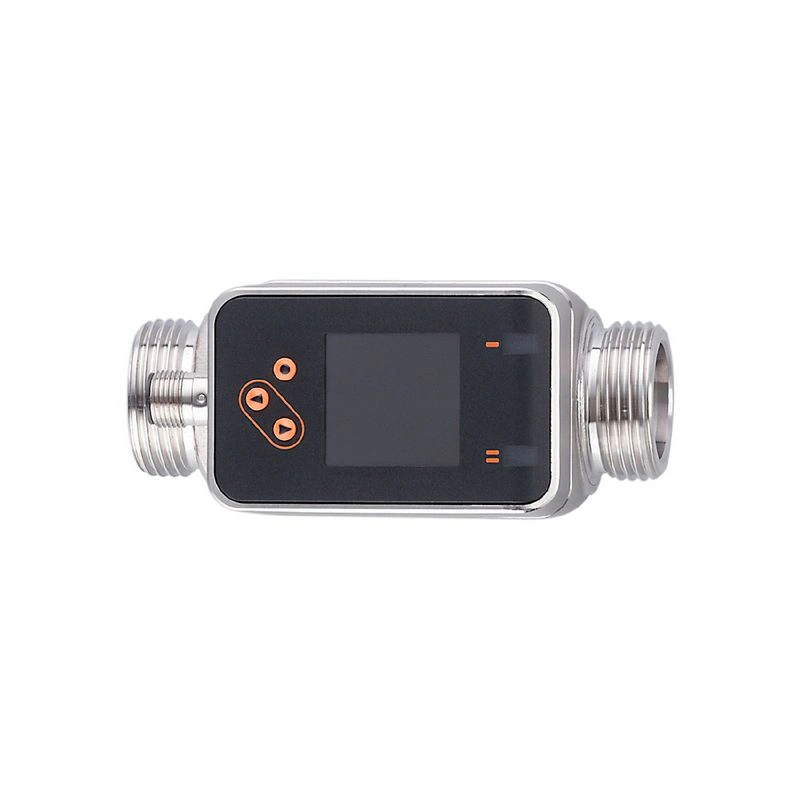

Name: SM8120
Brand: IFM Electronic
SKU: SMR11XGXFRKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Технологическое присоединение	G 1 DN25 плоское уплотнение

Применение

Специальная функция

Позолоченные контакты

Среда

проводящих жидкостей; воды; гидросреды

Примечание по носителям

проводимость: ≥ 20 мкСм/см

вязкость: < 70 мм²/с (40 °C)

Температура среды [°C]

-20…90

Номинальное давление [бар]

Номинальное давление [МПа]

1.6

Электрические данные

Рабочее напряжение [В]	18…30 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 80
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 1

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; частотный сигнал; (настраиваемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационного выхода DC [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20; (с возможностью масштабирования)
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0.2…150 л/мин

0.012…9 м³/ч

3.6…2376 галф

0.06…39.6 гал/мин

Диапазон отображения

-180…180 л/мин

-10.8…10.8 м³/ч

-2853.6…2853.6 gph

-47.56…47.56 гал/мин

Разрешение

0.1 л/мин

0.006 м³/ч

0.6 gph

0.01 гал/мин

Уставка SP

1…150 л/мин

0.06…9 м³/ч

16.2…2376 gph

0.27…39.6 промилле

Точка сброса rP

0.2…149.2 л/мин

0.012…8.95 м³/ч

3.6…1903 г/ч

0.06…39.42 гал/мин

Аналоговая начальная точка ASP

0…120 л/мин

0…7.2 м³/ч

0…1903 г/ч

0…31.71 гал/мин

Аналоговая конечная точка AEP

30…150 л/мин

1.8…9 м³/ч

475…2376 gph

7.92…39.6 гал/мин

Отключение низкого расхода LFC

0.2…7.5 л/мин

0.012…0.45 м³/ч

3…118.4 gph

0.05…1.98 г/мин

Конечная точка частоты, FEP

30.2…150 л/мин

1.8…9 м³/ч

480…2376 gph

8…39.6 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.01…99990000 I

Контроль температуры
Диапазон измерения [°C]	-20…90
Диапазон отображения [°C]	-42…112
Разрешение [°C]	0.1
Заданное значение SP [°C]	-19.6…90
Точка сброса rP [°C]	-20…89.6
Аналоговая начальная точка [°C]	-20…68
Конечная точка аналогового сигнала [°C]	2…90
С шагом [°C]	0.1

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (0,8 % MW + 0,2 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % МЭВ)

Время отклика

Контроль расхода
Задержка запуска [с]	0…50
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Время отклика [с]	15; (Q > 10 % MEW, T09)

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; частотный выход; токовый/импульсный выход; задержка запуска; дисплей может быть отключен; блок индикации

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

Стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. Время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип работы	Идентификатор устройства
По умолчанию	961

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 65; IP 67

Тесты / допуски

EMC

DIN EN 60947-5-9

допуск CPA

номер модели	006MI
класс точности	—
максимально допустимая погрешность	± 1,0 % FS
Q (мин)	0,01 м³/ч
Q (t)	—
Q (макс.)	9 м³/ч

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Устойчивость к вибрации

DIN IEC 68-2-6:

5 g (10…2000 Гц)

MTTF [годы]

114

Допуск UL

Утверждение UL нет.	I014
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	787.5
Материалы	нержавеющая сталь (1.4408/316); нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); PEEK; углеродное волокно PEEK; EPDM; Centellen
Технологическое подключение	G 1 DN25 плоское уплотнение

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей

2 x LED, желтый

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое соединение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления / объемный расход
