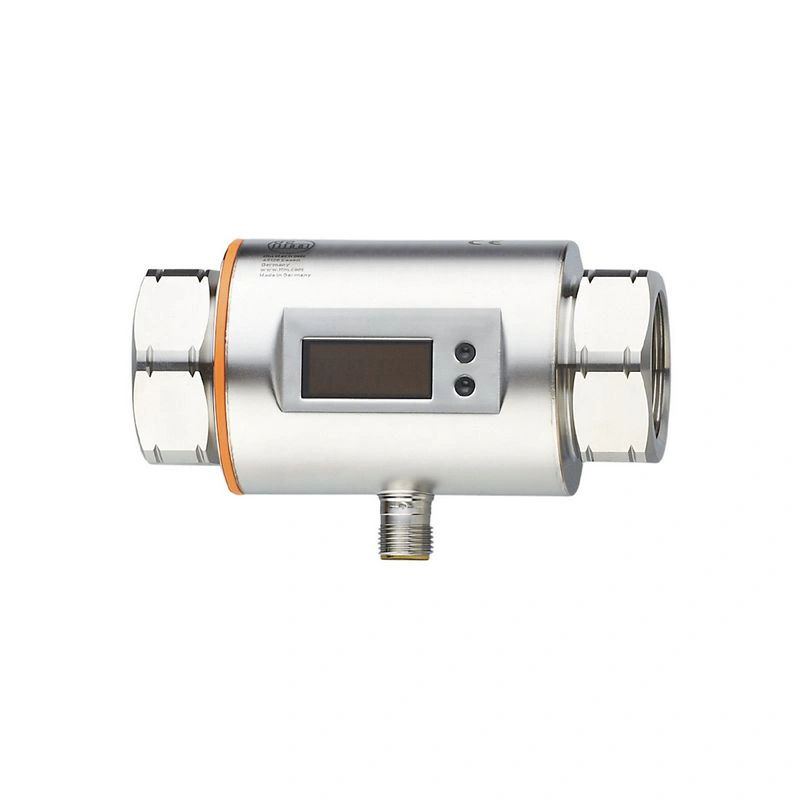

      Магнитно-индукционный расходомер SM8500 IFM

      SM8500Скопировано!

      ifm

      Магнитно-индукционный расходомер

      • Точное измерение расхода, потребления и температуры среды
      • Высокая точность, повторяемость и динамика измерений
      • С коммутационным, аналоговым и импульсным выходом
      • Четко видимый 4-разрядный светодиодный дисплей
      Артикул: SMK11GGXFRKG/US-100 Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      0.2…100 л/мин 0.01…6 м³/ч
      Технологическое соединение резьбовое соединение Rc 1 внутренняя резьба DN25

      Применение

      Специальная функция Позолоченные контакты
      Приложение функция суммирования; для промышленного применения
      Среда токопроводящие жидкости; вода; гидросреда
      Примечание по носителям
      проводимость: ≥ 20 мкСм/см
      вязкость: < 70 мм²/с (40 °C)
      Температура среды [°C] -10…70
      Номинальное давление [бар] 16
      Номинальное давление [Mpa] 1.6

      Электрические данные

      Рабочее напряжение [В] 18…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] 95; (24 V)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] 5

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы сброс счётчика

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. Падение напряжения коммутационного выхода DC [В] 2
      Постоянный номинальный ток коммутационного выхода DC [мА] 200
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируемый)
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10; (масштабируемый)
      Мин. сопротивление нагрузки [Ω] 2000
      Импульсный выход измеритель расхода
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      0.2…100 л/мин 0.01…6 м³/ч
      Диапазон отображения
      -120…120 л/мин -7.2…7.2 м³/ч
      Разрешение
      0.1 л/мин 0.005 м³/ч
      Заданное значение SP
      0.7…100 л/мин 0.04…6 м³/ч
      Точка сброса rP
      0.2…99.5 л/мин 0.01…5.97 м³/ч
      Аналоговая начальная точка ASP
      0…80 л/мин 0…4.8 м³/ч
      Аналоговая конечная точка AEP
      20…100 л/мин 1.2…6 м³/ч
      С шагом
      0.1 л/мин 0.005 м³/ч
      Контроль объемного расхода
      Значение импульса 0.00001…100 000 m³
      Длительность импульса [с] 0,0025…2
      Контроль температуры
      Диапазон измерения [°C] -20…80
      Разрешение [°C] 0.2
      Заданное значение SP [°C] -19.2…80
      Точка сброса rP [°C] -19.6…79.6
      Начальная точка аналогового сигнала [°C] -20…60
      Конечная аналоговая точка [°C] 0…80
      С шагом [°C] 0.2

      Точность / отклонения

      Контроль потока
      Точность (в диапазоне измерений) ± (0,8 % MW + 0,5 % MEW)
      Повторяемость ± 0,2% MEW
      Контроль температуры
      Точность [K] ± 2,5 (Q > 5 л/мин)

      Время отклика

      Контроль расхода
      Время отклика [с] 0.15; (dAP = 0, T19)
      Программируемое время задержки dS, dr [s] 0…50
      Значение процесса демпфирования dAP [с] 0…5
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 20 (Q > 5 л/мин)

      Программное обеспечение / программирование

      Параметры настройки параметров Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/напряженный/импульсный выход; задержка запуска; дисплей может быть отключен; блок индикации

      Интерфейсы

      Коммуникационный интерфейс IO-Link
      Тип передачи COM2 (38,4 кбод)
      Ревизия IO-Link 1.1
      Стандарт SDCI МЭК 61131-9
      Профили Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства
      Режим SIO да
      Требуемый тип порта ведущего устройства A
      Аналоговые данные процесса 3
      Двоичные данные процесса 2
      Мин. время технологического цикла [мс] 5
      Поддерживаемые идентификаторы устройств
      Тип эксплуатации DeviceID
      По умолчанию 575

      Условия эксплуатации

      Температура окружающей среды [°C] -10…60
      Температура хранения [°C] -25…80
      Защита IP 67

      Тесты / одобрения

      ЭМС
      DIN EN 60947-5-9
      Одобрение CPA
      номер модели 002MI
      класс точности —
      максимально допустимая погрешность ± 1,5 % FS
      Q (мин) 0,01 м³/ч
      Q (t) —
      Q (макс.) 6 м³/ч
      Ударопрочность
      DIN IEC 68-2-27 20 g (11 мс)
      Виброустойчивость
      DIN IEC 68-2-6 5 g (10…2000 Гц)
      MTTF [годы] 145
      Допуск UL
      Разрешение UL нет. I010
      Директива по оборудованию, работающему под давлением Рациональная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

      Механические данные

      Вес [г] 674.5
      Материалы нержавеющая сталь (1.4404 / 316L); PBT-GF20; PC; FKM; TPE
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); PEEK; EPDM
      Технологическое соединение резьбовое соединение Rc 1 внутренняя резьба DN25

      Дисплеи / элементы управления

      Дисплей
      Устройство индикации 6 x LED, зеленый (л/мин, м³/ч, л, м³, 10³, °C)
      состояние переключения 2 x светодиода, желтый
      измеренные значения алфавитно-цифровой дисплей, 4 разряда
      программирование алфавитно-цифровой дисплей, 4 цифры

      Примечания

      Примечания
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Количество упаковок 1 шт.

      Электрическое подключение

      Подключение Разъем: 1 x M12; кодировка: A; контакты: позолоченные

      Диаграммы и графики

      Потеря давления
      Диаграммы и графики SM8500
      dP Потеря давления
      Q объемный расход
