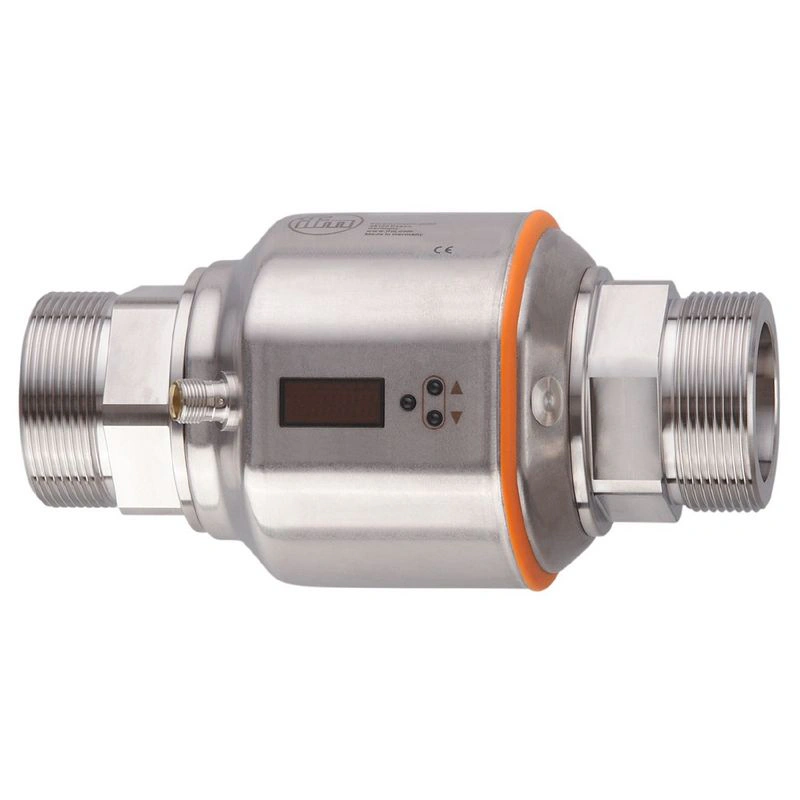

Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||
| Диапазон измерения |
| ||
| Подключение к процессу | резьбовое соединение G 2 DN50 плоское уплотнение |
Применение
| Специальная функция | Позолоченные контакты | ||
| Применение | функция тотализатора; обнаружение пустой трубы; для промышленного применения | ||
| Установка | подключение к трубопроводу с помощью адаптера | ||
| Носитель | токопроводящие жидкости; вода; гидравлические среды | ||
| Примечание по средам |
| ||
| Температура среды [°C] | -10…80 | ||
| Номинальное давление [бар] | 16 | ||
| Номинальное давление [Mpa] | 1.6 | ||
| MAWP (для применения в соответствии с CRN) [бар] | 16 |
Электрические данные
| Рабочее напряжение [В] | 18…32 DC; (до SELV/PELV) |
| Потребляемый ток [мА] | < 150 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения питания [с] | 5 |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Входы
| Входы | сброс счётчика |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; частотный сигнал; IO-Link; (конфигурируемый) |
| Электрический расчет | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Max. падение напряжения коммутационный выход DC [В] | 2 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250; (на один выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20; (с возможностью масштабирования) |
| Макс. нагрузка [Ω] | 500 |
| Аналоговый выходной сигнал напряжения [В] | 0…10; (масштабируемый) |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Импульсный выход | измеритель расхода |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Частота выходного сигнала [Гц] | 0.1…10000 |
Диапазон измерения/установки
| Диапазон измерения |
| ||
| Диапазон отображения |
| ||
| Разрешение |
| ||
| Уставка SP |
| ||
| Точка сброса rP |
| ||
| Аналоговая точка запуска ASP |
| ||
| Аналоговая конечная точка AEP |
| ||
| Отсечка низкого расхода LFC |
| ||
| С шагом |
| ||
| Динамика измерения | 1:60 |
| Контроль объемного расхода | |
| Значение импульса | 0.0001…300 x 10³ м³ |
| С шагом | 0.0001 m³ |
| Длительность импульса [с] | 0,016…2 |
| Контроль температуры | |
| Диапазон измерения [°C] | -20…80 |
| Диапазон отображения [°C] | -40…100 |
| Разрешение [°C] | 0.2 |
| Заданное значение SP [°C] | -19.2…80 |
| Точка сброса rP [°C] | -19.6…79.6 |
| Начальная точка аналогового сигнала [°C] | -20…60 |
| Конечная точка аналогового сигнала [°C] | 0…80 |
| С шагом [°C] | 0.2 |
Точность / отклонения
| Контроль расхода | |
| Точность (в диапазоне измерений) | ± (0,8 % МВТ + 0,5 % МВТ) |
| Повторяемость | ± 0,2% MEW |
| Контроль температуры | |
| Дрейф температуры | ± 0,0333 °C / K |
| Точность [K] | ± 1 (25 °C; Q > 15 л/мин) |
Время отклика
| Контроль расхода | |
| Время отклика [с] | 0.35; (dAP = 0) |
| Программируемое время задержки dS, dr [с] | 0…50 |
| Значение процесса демпфирования dAP [с] | 0…5 |
| Контроль температуры | |
| Динамический отклик T05 / T09 [с] | T09 = 3 (Q > 15 л/мин) |
Программное обеспечение / программирование
| Варианты настройки параметров | Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры; гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; ток/напряжение/частота/импульсный выход; задержка запуска; дисплей может быть отключен; блок индикации; обнаружение пустой трубы |
Интерфейсы
| Интерфейс связи | IO-Link | ||||
| Тип передачи | COM2 (38,4 кбод) | ||||
| Ревизия IO-Link | 1.1 | ||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||
| Профили | Интеллектуальный датчик: Переменные данные процесса; идентификация устройства | ||||
| Режим SIO | да | ||||
| Требуемый тип ведущего порта | A | ||||
| Аналоговые данные процесса | 3 | ||||
| Двоичные данные процесса | 2 | ||||
| Мин. время технологического цикла [мс] | 5 | ||||
| Поддерживаемые идентификаторы устройств |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -10…60 |
| Температура хранения [°C] | -25…80 |
| Защита | IP 65; IP 67 |
Испытания / одобрения
| ЭМС |
| ||||||||||||||
| Разрешение CPA |
| ||||||||||||||
| Ударопрочность |
| ||||||||||||||
| Устойчивость к вибрации |
| ||||||||||||||
| MTTF [годы] | 85 | ||||||||||||||
| Утверждение UL |
| ||||||||||||||
| Директива по оборудованию, работающему под давлением | Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу |
Механические данные
| Вес [г] | 3050 |
| Материалы | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); нержавеющая сталь (1.4571/316Ti ); PEEK; Centellen; EPDM |
| Технологическое подключение | резьбовое соединение G 2 DN50 плоское уплотнение |
Дисплеи / элементы управления
| Дисплей |
|
Принадлежности
| Поставляемые изделия |
|
Примечания
| Примечания |
| ||
| Количество упаковок | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
Диаграммы и графики
Потеря давления  |
|
