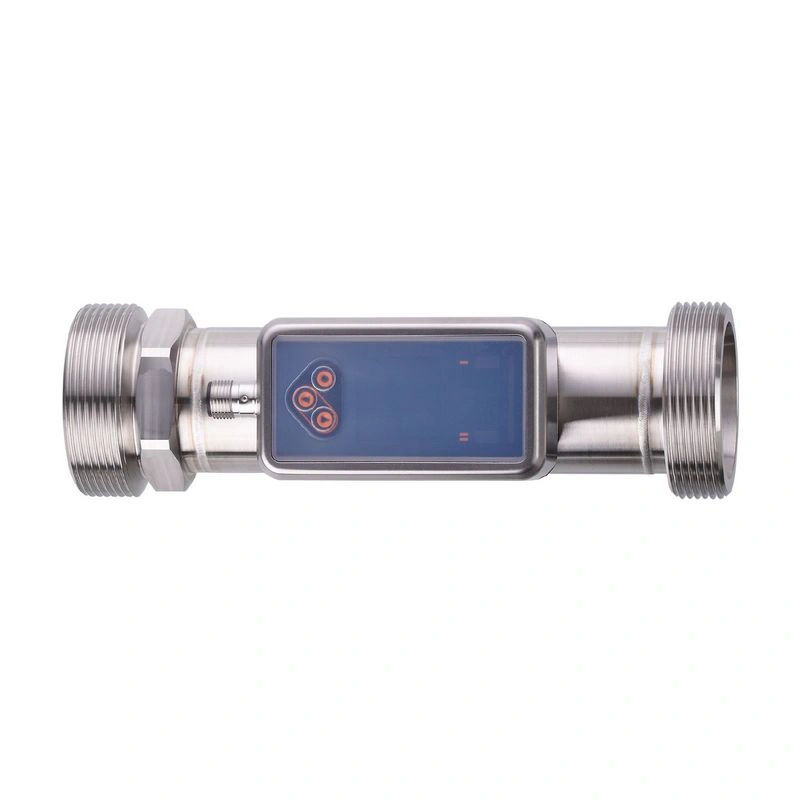

Name: SU2020
Brand: IFM Electronic
SKU: SUR21XFBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Технологическое соединение

G 2 DN50 наружная резьба

Применение

Специальная функция

Позолоченные контакты

Носитель

сверхчистая вода; вода; гидросреда

Примечание по средам

гидравлические среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды [°C]

-20…100

Мин. давление разрыва

150 бар

15 МПа

Номинальное давление

100 бар

10 Мпа

Вакуумное сопротивление [мбар]

-1000

MAWP (для применения в соответствии с CRN) [бар]

100

Электрические данные

Рабочее напряжение [В]	18…32 Постоянный ток; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуковой

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрическая конструкция	PNP/NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационный выход постоянного тока [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

5…1000 л/мин

300…60000 л/ч

0.058…11.666 м/с

0.3…60 м³/ч

Диапазон отображения

-1200…1200 л/мин

-72000…72000 л/ч

-13.999…13.999 м/с

-72…72 м³/ч

Разрешение

0.1 л/мин

1 л/ч

0.001 м/с

0.002 м³/ч

Заданная точка SP

10.5…1000 л/мин

630…60000 л/ч

0.122…11.666 м/с

0.63…60 м³/ч

Точка сброса rP

5.3…994.8 л/мин

318…59688 л/ч

0.062…11.605 м/с

0.318…59.688 м³/ч

Аналоговая начальная точка ASP

-1000…800 л/мин

-60000…48000 л/ч

-11.666…9.333 м/с

-60…48 м³/ч

Аналоговая конечная точка AEP

-800…1000 л/мин

-48000…60000 л/ч

-9.333…11.666 м/с

-48…60 м³/ч

Отсечка низкого расхода LFC

5…50 л/мин

300…3000 л/ч

0.058…0.583 м/с

0.3…3 м³/ч

Конечная точка частоты, FEP

200.6…1000 л/мин

12037…60000 л/ч

2.34…11.666 м/с

12.037…60 м³/ч

Частота в конечной точке ПФО [Гц]

1…10000

Контроль объемного расхода
Длина импульса [с]	0.002…2
Значение импульса	0.1…99990000 I

Контроль температуры
Диапазон измерений [°C]	-20…100
Диапазон отображения [°C]	-44…124
Разрешение [°C]	0.1
Уставка SP [°C]	-19.6…100
Точка сброса rP [°C]	-20…99.6
Аналоговая начальная точка [°C]	-20…76
Конечная аналоговая точка [°C]	4…100
Начальная точка отсчета частоты, FSP [°C]	-20…76
Конечная точка частоты, FEP [°C]	4…100
Частота в конечной точке FRP [Гц]	1…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклические)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
статус	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1461

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / утверждения

ЭМС

DIN 61326-1:2021

Допуск CPA

номер модели	002US
класс точности	1,5

Ударопрочность

DIN IEC 68-2-27

20 g (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

Срок службы [лет]

160

Допуск UL

Одобрение UL нет.	I033
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	1180
Тип монтажа	длина входной трубы 5xDN; длина выходной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнение дисплея: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L); Уплотнение технологического соединения: Плоское уплотнение Centellen
Технологическое соединение	G 2 DN50 наружная резьба
Характеристики поверхности Ra/Rz смачиваемых деталей	1.25 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Дисплейный блок

л/мин; л/ч; м³/ч; м/с

Принадлежности

Поставляемые предметы

Плоское уплотнение 2, Centellen

пакетная вставка

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

импульс и суммарный сигнал доступны только для одного из двух выходов

Указания по точности соблюдаются во всей области применения

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание на потерю давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
