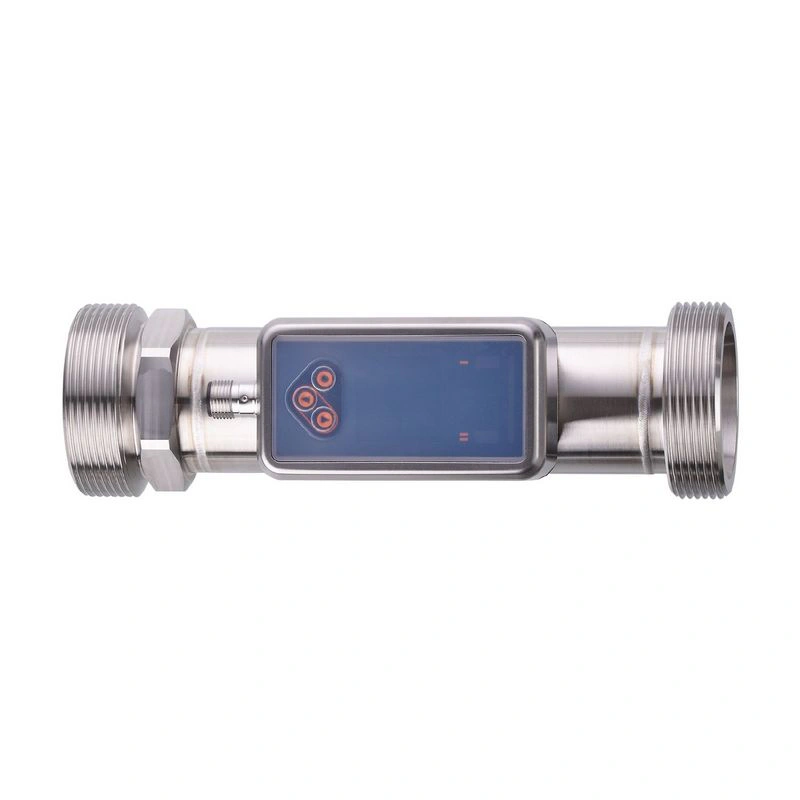

Name: SU2021
Brand: IFM Electronic
SKU: SUR21XXBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Технологическое соединение

G 2 DN50 внешняя резьба

Применение

Особенность

Позолоченные контакты

Среда

сверхчистая вода; вода; гидросреда

Указание по носителям

гидравлические среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды

-20…100 °C

-4…212 °F

Мин. давление разрыва

150 бар

15 МПа

Номинальное давление

100 бар

10 Мпа

Вакуумная стойкость [мбар]

-1000

MAWP (для применения в соответствии с CRN) [бар]

100

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуковой

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрическое исполнение	PNP/NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход постоянного тока [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота переключения DC [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

5…1000 л/мин

0.3…60 м³/ч

79…15850 галлонов в час

1.32…264.18 галлон/мин

Диапазон отображения

-1200…1200 л/мин

-72…72 м³/ч

-19020…19020 gph

-317…317 гал/мин

Разрешение

0.1 л/мин

0.001 м³/ч

1 галф

0.01 гал/мин

Уставка SP

10.5…1000 л/мин

0.63…60 м³/ч

166…15850 gph

2.77…264.17 гал/мин

Точка сброса rP

5.3…994.8 л/мин

0.318…59.688 м³/ч

84…15768 gph

1.4…262.8 гал/мин

Аналоговая начальная точка ASP

-1000…800 л/мин

-60…48000 м³/ч

-15850…12680 gph

-264.17…211.34 гал/мин

Аналоговая конечная точка AEP

-800…1000 л/мин

-48…60 м³/ч

-12680…15850 галлонов в час

-211.34…264.17 промилле

Отсечка низкого расхода LFC

5…50 л/мин

0.3…3 м³/ч

79…793 галф

1.32…13.21 галлон/мин

Частота в конечной точке, FEP

200.6…1000 л/мин

12.037…60 м³/ч

3180…15850 галлонов в час

53…264.17 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.1…99990000 I; 0.026…26414563.515 галлон

Контроль температуры

Диапазон измерения

-20…100 °C

-4…212 °F

Диапазон отображения

-44…124 °C

-47.2…255.2 °F

Разрешение

0.1 °C

0.1 °F

Уставка SP

-19.6…100 °C

-3.2…212 °F

Точка сброса rP

-20…99.6 °C

-4…211.2 °F

Аналоговая начальная точка

-20…76 °C

-4…168.8 °F

Конечная аналоговая точка

4…100 °C

39.2…212 °F

Точка начала частоты, FSP

-20…76 °C

4…168.8 °F

Конечная точка частоты, FEP

4…100 °C

39.2…212 °F

Частота в конечной точке FRP [Гц]

1…10000

Точность / отклонения

Контроль потока
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Необходимый тип главного порта

Аналоговые данные процесса

Двоичные данные процесса

Min. время технологического цикла [мс]

9.6

Данные процесса IO-Link (циклические)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	1461

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Тесты / сертификаты

ЭМС

DIN 61326-1:2021

Одобрение CPA

номер модели	002US
класс точности	1,5

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

MTTF [лет]

160

Разрешение UL

Одобрение UL нет.	I033
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	1173
Тип монтажа	длина впускной трубы 5xDN; длина выпускной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнительный дисплей: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L); Уплотнение технологического соединения: Плоское уплотнение Centellen
Технологическое присоединение	G 2 DN50 наружная резьба
Характеристики поверхности Ra/Rz смачиваемых деталей	1.25 мкм

Дисплеи / рабочие элементы

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиод, желтый
диагностика	1 x светодиод, трехцветный

Принадлежности

Поставляемые изделия

Плоское уплотнение 2, Centellen

вкладыш для упаковки

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

импульсный сигнал и сигнал суммирующего устройства доступны только для одного из двух выходов

Указания по точности соблюдаются во всей области применения

Количество упаковок

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Примечание по потере давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
