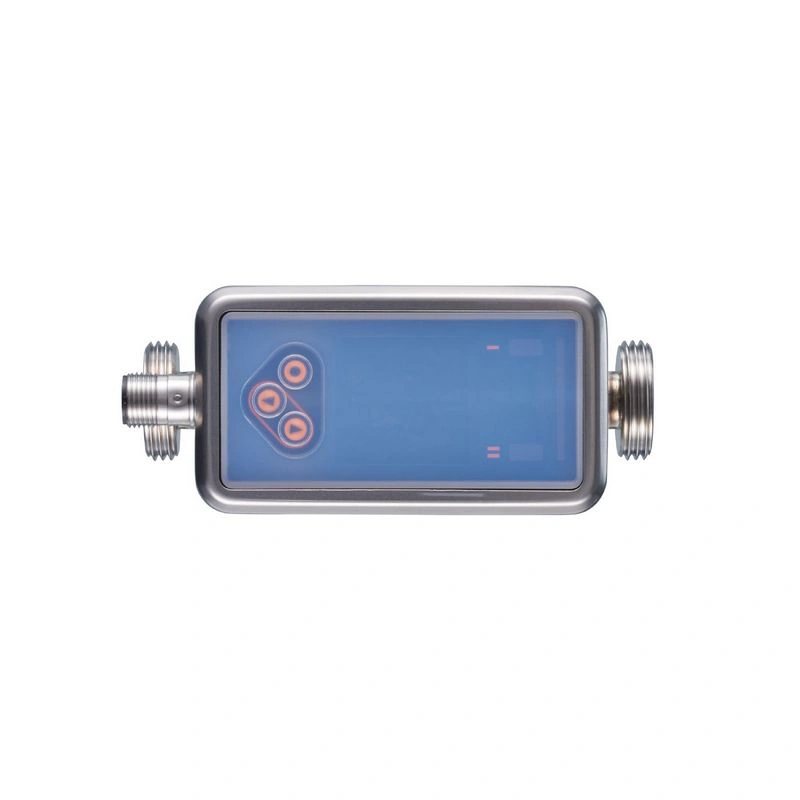

Name: SU7020
Brand: IFM Electronic
SKU: SUR34XXBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Технологическое подключение

G 3/4 DN20 внешняя резьба

Применение

Специальная функция

Позолоченные контакты

Среда

сверхчистая вода; вода; гидросреда

Примечание по носителям

гидросреда: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды [°C]

-20…100

Мин. давление разрыва

150 бар

15 МПа

Номинальное давление

100 бар

10 МПа

Вакуумное сопротивление [мбар]

-1000

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуковой

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрическая конструкция	PNP/NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход DC [В]	2
Постоянный номинальный ток коммутируемого выхода DC [мА]	100
Частота переключения постоянного тока [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0.5…75 л/мин

30…4500 л/ч

0.104…15.601 м/с

0.03…4.5 м³/ч

Диапазон отображения

-90…90 л/мин

-5400…5400 л/ч

-18.721…18.721 м/с

-5.4…5.4 м³/ч

Разрешение

0.1 л/мин

2 л/ч

0.001 м/с

0.002 м³/ч

Заданное значение SP

0.9…75 л/мин

55…4500 л/ч

0.192…15.601 м/с

0.055…4.5 м³/ч

Точка сброса rP

0.5…74.6 л/мин

32…4477 л/ч

0.112…15.521 м/с

0.032…4.477 м³/ч

Аналоговая точка запуска ASP

-75…60 л/мин

-4500…3600 л/ч

-15.604…12.481 м/с

-4.5…3.6 м³/ч

Аналоговая конечная точка AEP

-60…75 л/мин

-3600…4500 л/ч

-12.481…15.601 м/с

-3.6…4.5 м³/ч

Отключение низкого расхода LFC

0.5…3.2 л/мин

30…195 л/ч

0.104…0.676 м/с

0.03…0.195 м³/ч

Конечная точка частоты, FEP

15…75 л/мин

903…4500 л/ч

3.13…15.601 м/с

0.903…4.5 м³/ч

Частота в конечной точке FRP [Гц]

1…10000

Контроль количества объемного расхода
Длительность импульса [с]	0.002…2
Импульсное значение	0.02…99990000 l

Контроль температуры
Диапазон измерения [°C]	-20…100
Диапазон отображения [°C]	-44…124
Разрешение [°C]	0.1
Заданное значение SP [°C]	-19.6…100
Точка сброса rP [°C]	-20…99.6
Аналоговая начальная точка [°C]	-20…76
Аналоговая конечная точка [°C]	4…100
Начальная точка частоты, FSP [°C]	-20…76
Конечная точка частоты, FEP [°C]	4…100
Частота в конечной точке FRP [Гц]	1…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (2,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Требуемый тип порта ведущего устройства

Аналог данных процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклический)

функция	длина бита
сумматор	32
Контроль расхода	32
Контроль температуры	32
статус	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	1635

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN 61326-1:2021

Ударопрочность

DIN IEC 68-2-27

20 g (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	0.001
Тип монтажа	длина входной трубы 5xDN; длина выходной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнение дисплея: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L); Уплотнение технологического соединения: Плоское уплотнение Centellen
Технологическое соединение	Наружная резьба G 3/4 DN20
Характеристики поверхности Ra/Rz смачиваемых частей	1.25 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Аксессуары

Поставляемые изделия

Плоское уплотнение 2, Centellen

вкладыш для упаковки

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

импульсный сигнал и сигнал суммирующего устройства доступны только для одного из двух выходов

Показатели точности соблюдаются на всей площади применения

Количество упаковок

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание на потерю давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
