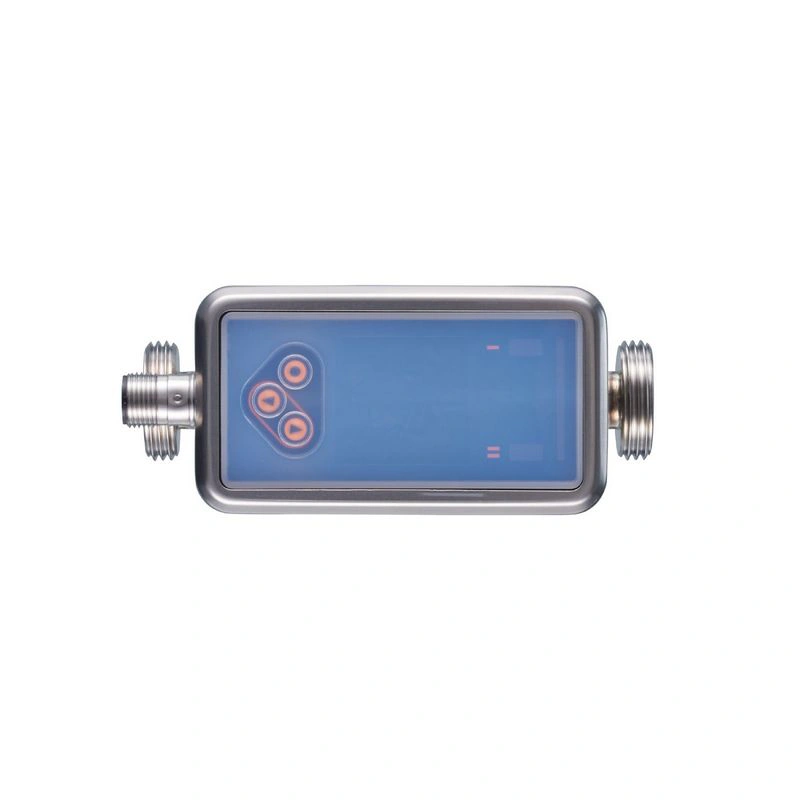

Name: SU7021
Brand: IFM Electronic
SKU: SUR34XXBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Технологическое подключение

G 3/4 DN20 внешняя резьба

Применение

Специальная функция

Позолоченные контакты

Среда

сверхчистая вода; вода; гидросреда

Примечание по средам

жидкие среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды

-20…100 °C

-4…212 °F

Мин. давление разрыва

150 бар

15 МПа

Номинальное давление

100 бар

10 Мпа

Вакуумное сопротивление [мбар]

-1000

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуком

Входы

сброс счетчика

Выходы

Общее количество выходов	2
Выходной сигнал	сигнал переключения; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрическое исполнение	PNP/NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационный выход DC [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота переключения постоянного тока [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0.5…75 л/мин

0.03…4.5 м³/ч

8…1189 gph

0.13…19.81 галлон/мин

Диапазон отображения

-90…90 л/мин

-5.4…5.4 м³/ч

-1427…1427 галф

-23.78…23.78 гал/мин

Разрешение

0.1 л/мин

0.002 м³/ч

1 галф

0.01 галлон/мин

Заданное значение SP

0.9…75 л/мин

0.055…4.5 м³/ч

15…1189 gph

0.24…19.81 гал/мин

Точка сброса rP

0.5…74.6 л/мин

0.032…4.477 м³/ч

9…1183 галлона в час

0.14…19.71 галлон/мин

Аналоговая начальная точка ASP

-75…60 л/мин

-4.5…3.6 м³/ч

-1189…951 галф

-19.81…15.85 галлон/мин

Аналоговая конечная точка AEP

-60…75 л/мин

-3.6…4.5 м³/ч

-951…1189 gph

-15.78…19.81 гал/мин

Отсечка низкого расхода LFC

0.5…3.2 л/мин

0.03…0.195 м³/ч

8…59 гал/мин

0.13…0.99 промилле

Конечная точка частоты, FEP

15…75 л/мин

0.903…4.5 м³/ч

238…1189 gph

3.97…19.81 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.02…99990000 l; 0.005…26414563.515 галлон

Контроль температуры

Диапазон измерения

-20…100 °C

-4…212 °F

Диапазон отображения

-44…124 °C

-47.2…255.2 °F

Разрешение

0.1 °C

0.1 °F

Уставка SP

-19.6…100 °C

-3.2…212 °F

Точка сброса rP

-20…99.6 °C

-4…211.2 °F

Аналоговая начальная точка

-20…76 °C

-4…168.8 °F

Аналоговая конечная точка

4…100 °C

39.2…212 °F

Начальная точка частоты, FSP

-20…76 °C

4…168.8 °F

Конечная точка частоты, FEP

4…100 °C

4…168.8 °F

Частота в конечной точке FRP [Гц]

1…10000

Точность / отклонения

Контроль потока
Точность (в диапазоне измерений)	± (2,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклический)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
статус	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип работы	DeviceID
По умолчанию	1636

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN 61326-1:2021

Устойчивость к ударам

DIN IEC 68-2-27

20 g (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	0.001
Тип монтажа	длина входной трубы 5xDN; длина выходной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнение дисплея: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L); Уплотнение присоединения к процессу: Плоское уплотнение Centellen
Технологическое соединение	G 3/4 DN20 внешняя резьба
Характеристики поверхности Ra/Rz смачиваемых деталей	1.25 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Принадлежности

Поставляемые изделия

Плоское уплотнение 2, Centellen

вкладыш для упаковки

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

импульс и суммарный сигнал доступны только для одного из двух выходов

Указания по точности соблюдаются на всей площади применения

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание по потере давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
