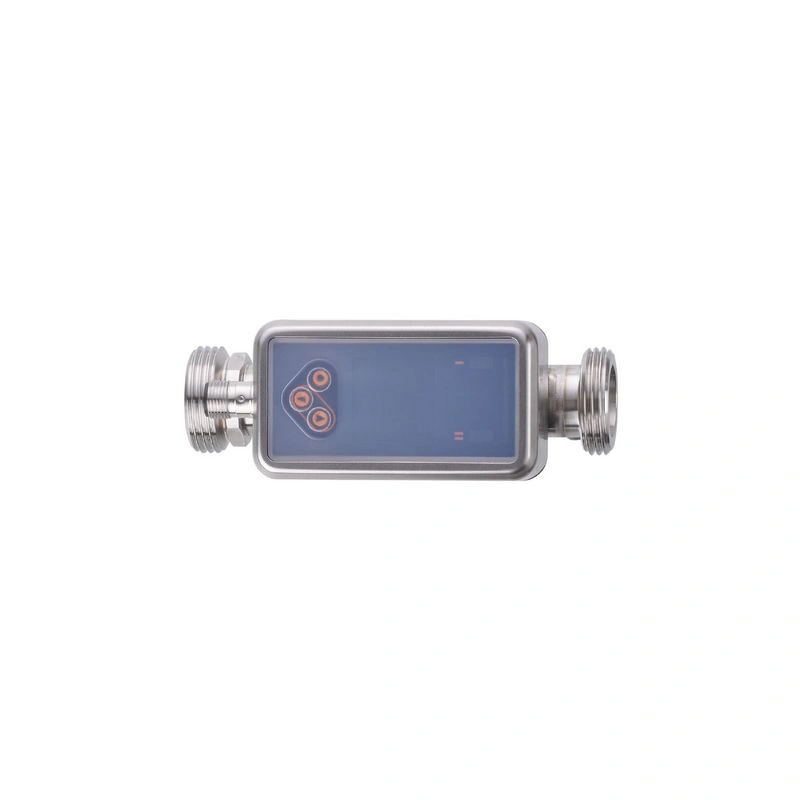

Name: SU8020
Brand: IFM Electronic
SKU: SUR11XFBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Технологическое присоединение

G 1 DN25 внешняя резьба

Применение

Особенность

Позолоченные контакты

Среда

сверхчистая вода; вода; гидросреда

Примечание по средам

гидравлические среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды [°C]

-20…100

Мин. давление разрыва

150 бар

15 МПа

Номинальное давление

100 бар

10 Mpa

Вакуумная стойкость [мбар]

-1000

MAWP (для применения в соответствии с CRN) [бар]

100

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуковой

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрический дизайн	PNP/NPN
Функция вывода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	100
Частота переключения DC [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

1…240 л/мин

60…14400 л/ч

0.051…12.202 м/с

0.06…14.4 м³/ч

Диапазон отображения

-288…288 л/мин

-17280…17280 л/ч

-14.642…14.642 м/с

-17.28…17.28 м³/ч

Разрешение

0.1 л/мин

1 л/ч

0.001 м/с

0.002 м³/ч

Заданное значение SP

2.3…240 л/мин

139…14400 л/ч

0.118…12.202 м/с

0.139…14.4 м³/ч

Точка сброса rP

1.1…238.8 л/мин

64…14325 л/ч

0.055…12.139 м/с

0.064…14.325 м³/ч

Аналоговая точка запуска ASP

-240…192 л/мин

-14400…11522 л/ч

-12.202…9.763 м/с

-14.4…11.522 м³/ч

Аналоговая конечная точка AEP

-192…240 л/мин

-11522…14400 л/ч

-9.763…12.202 м/с

-11.522…14.4 м³/ч

Отсечка низкого расхода LFC

1…12 л/мин

60…720 л/ч

0.051…0.61 м/с

0.06…0.72 м³/ч

Конечная точка частоты, FEP

48.1…240 л/мин

2889…14400 л/ч

2.448…12.202 м/с

2.89…14.4 м³/ч

Частота в конечной точке FRP [Гц]

1…10000

Контроль количества объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.02…99990000 I

Контроль температуры
Диапазон измерения [°C]	-20…100
Диапазон отображения [°C]	-44…124
Разрешение [°C]	0.1
Заданное значение SP [°C]	-19.6…100
Точка сброса rP [°C]	-20…99.6
Начальная точка аналогового сигнала [°C]	-20…76
Аналоговая конечная точка [°C]	4…100
Начальная точка частоты, FSP [°C]	-20…76
Конечная точка частоты, FEP [°C]	4…100
Частота в конечной точке FRP [Гц]	1…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время срабатывания [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Требуемый тип ведущего порта

Аналоговые данные процесса

Двоичные данные процесса

Min. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклический)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
статус	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Вид операции	Идентификатор устройства
По умолчанию	1460

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN 61326-1:2021

Утверждение CPA

номер модели	002US
класс точности	1,5

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

MTTF [годы]

160

допуск UL

UL Одобрение нет.	I034
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	542.95
Тип монтажа	длина входной трубы 5xDN; длина выходной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L); Уплотнение технологического соединения: Плоское уплотнение Centellen
Подключение к процессу	G 1 DN25 внешняя резьба
Характеристики поверхности Ra/Rz смачиваемых частей	1.25 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Принадлежности

Поставляемые изделия

Плоское уплотнение 2, Centellen

вкладыш упаковки

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

импульсный сигнал и сигнал суммирующего устройства доступны только для одного из двух выходов

показания точности соблюдаются во всей области применения

Количество в упаковке

1 шт.

Электрическое соединение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание на потерю давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
