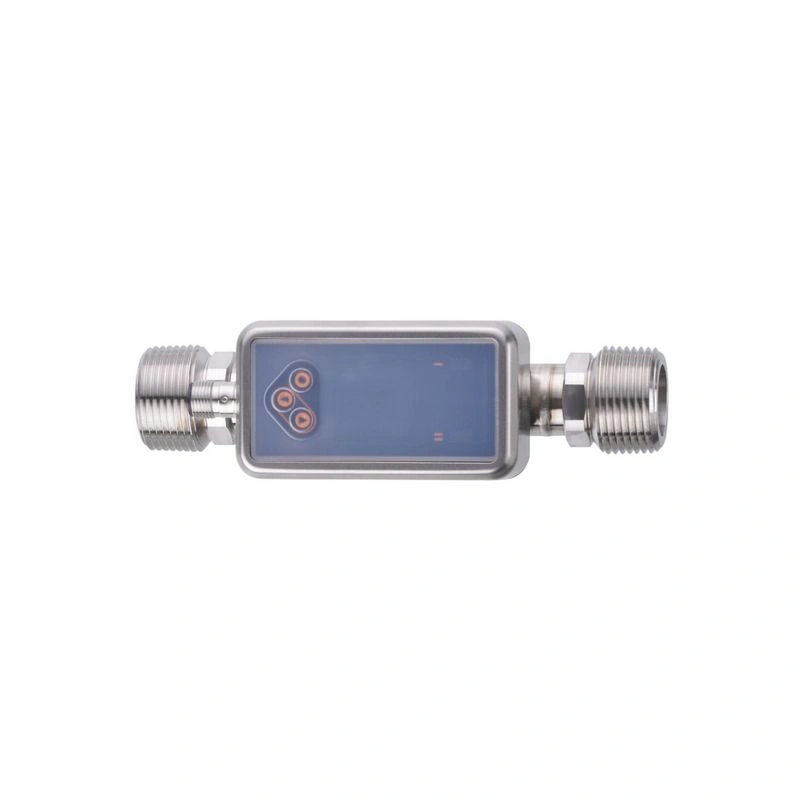

Name: SU8621
Brand: IFM Electronic
SKU: SUN11XFBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Технологическое подключение

1" Внешняя резьба NPT DN25

Применение

Особенность

Позолоченные контакты

Носитель

сверхчистая вода; вода; гидросреда

Примечание по носителям

гидравлические среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды

-20…100 °C

-4…212 °F

Min. разрывное давление

150 бар

15 МПа

Номинальное давление

100 бар

10 Мпа

Вакуумное сопротивление [мбар]

-1000

MAWP (для применения в соответствии с CRN) [бар]

100

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	5
Принцип измерения	ультразвуковой

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрическая конструкция	PNP/NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения коммутационный выход DC [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

1…240 л/мин

0.06…14.4 м³/ч

16…3804 gph

0.26…63.4 гал/мин

Диапазон отображения

-288…288 л/мин

-17.28…17.28 м³/ч

-4565…4565 gph

-76.08…76.08 гал/мин

Разрешение

0.1 л/мин

0.001 м³/ч

1 галф

0.02 гал/мин

Заданное значение SP

2.3…240 л/мин

0.139…14.4 м³/ч

37…3804 gph

0.61…63.4 галлона в минуту

Точка сброса rP

1.1…238.8 л/мин

0.064…14.325 м³/ч

17…3784 gph

0.28…63.07 gpm

Аналоговая точка запуска ASP

-240…192 л/мин

-14.4…11.522 м³/ч

-3804…3044 gph

-63.4…50.73 гал/мин

Аналоговая конечная точка AEP

-191.9…240 л/мин

-11.511…14.4 м³/ч

-3041…3804 gph

-50.68…63.4 галлона в минуту

Отсечка низкого расхода LFC

1…12 л/мин

0.06…0.72 м³/ч

16…190 gph

0.26…3.17 гал/мин

Конечная точка частоты, FEP

48.1…240 л/мин

2.889…14.4 м³/ч

763…3804 gph

12.72…63.4 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.02…99990000 l; 0.005…26414563.515 гал

Контроль температуры

Диапазон измерения

-20…100 °C

-4…212 °F

Диапазон отображения

-44…124 °C

-47.2…255.2 °F

Разрешение

0.1 °C

0.1 °F

Уставка SP

-19.6…100 °C

-3.2…212 °F

Точка сброса rP

-20…99.6 °C

-4…211.2 °F

Аналоговая начальная точка

-20…76 °C

-4…168.8 °F

Аналоговая конечная точка

4…100 °C

39.2…212 °F

Начальная точка частоты, FSP

-20…76 °C

4…168.8 °F

Конечная точка частоты, FEP

4…100 °C

4…168.8 °F

Частота в конечной точке FRP [Гц]

1…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклический)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	1463

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN 61326-1:2021

одобрение CPA

номер модели	002US
класс точности	1,5

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

MTTF [годы]

160

Допуск UL

UL Одобрение нет.	J034
Номер файла UL	E174189

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	631.5
Тип крепления	длина впускной трубы 5xDN; длина выпускной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнительный дисплей: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L); Уплотнение технологического соединения: Плоское уплотнение Centellen
Технологическое подключение	1" Наружная резьба NPT DN25
Характеристики поверхности Ra/Rz смачиваемых частей	49.21 мкн

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Принадлежности

Поставляемые изделия

Плоское уплотнение 2, Centellen

вкладыш

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

импульс и сигнал суммирующего устройства доступны только для одного из двух выходов

Указания по точности соблюдаются во всей области применения

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание на потерю давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
