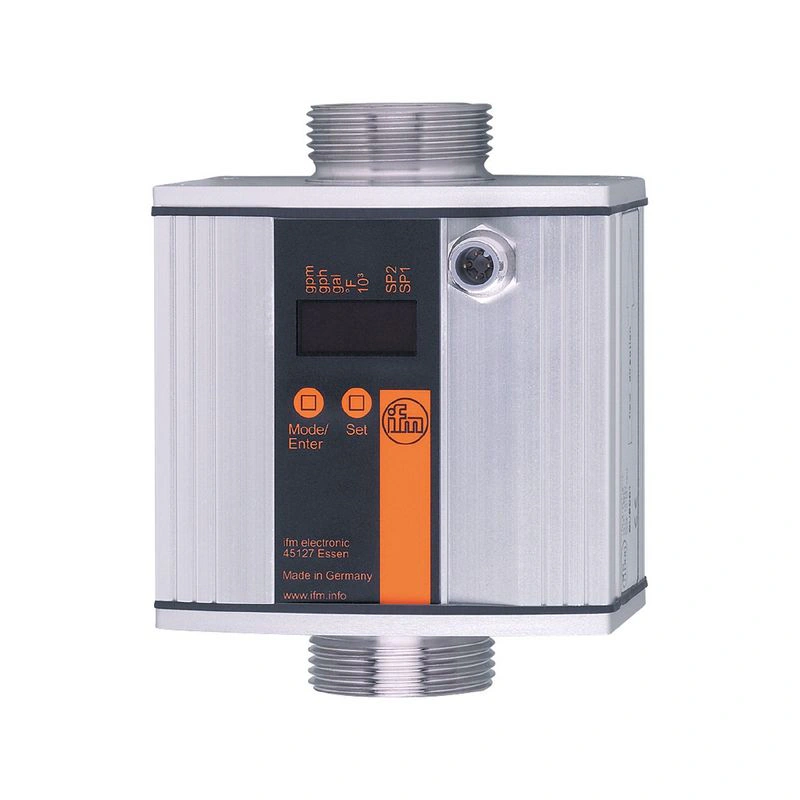

      Ультразвуковой расходомер SU9000 IFM

      SU9000Скопировано!

      ifm

      Ультразвуковой расходомер

      • Точное измерение расхода, потребления и температуры среды
      • Подходит для воды, масел и гликолевых растворов
      • Для установки в трубах
      • С переключающим выходом, аналоговым выходом и импульсным выходом
      • Четко видимый 4-разрядный светодиодный дисплей
      Артикул: SUR54HGBFRKG/W/US-100-IPF Скопировано!
      Поделиться ссылкой:

      Характеристики изделия

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерения
      0…200 л/мин 0…12 м³/ч
      Технологическое подключение резьбовое соединение G 1 1/4 плоское уплотнение

      Применение

      Специальная функция Позолоченные контакты
      Применение функция тотализатора; для промышленного применения
      Установка подключение к трубопроводу с помощью адаптера
      Среда вода; гликолевые растворы; охлаждающие жидкости; масла
      Примечание по средам
      маловязкие масла с вязкостью: 7…40 мм²/с (40 °C)
      высоковязкие масла с вязкостью: 30…68 мм²/с (40 °C)
      Температура среды [°C] -10…80
      Номинальное давление
      16 бар 1.6 Мпа

      Электрические данные

      Рабочее напряжение [В] 19…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] 100
      Мин. сопротивление изоляции [MΩ] 100; (500 В ПОСТ. ТОКА)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] 10

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы сброс счётчика

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (настраиваемый)
      Электрический расчет PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения коммутационный выход DC [В] 2
      Номинальный постоянный ток коммутационного выхода DC [мА] 250; (на один выход)
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируемый)
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10; (с возможностью масштабирования)
      Мин. сопротивление нагрузки [Ω] 2000
      Импульсный выход измеритель расхода
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      0…200 л/мин 0…12 м³/ч
      Диапазон отображения
      0…240 л/мин 0…14.4 м³/ч
      Разрешение
      0.1 л/мин 0.01 м³/ч
      Заданная точка SP
      0.4…200 л/мин 0.02…12 м³/ч
      Точка сброса rP
      0…199.6 л/мин 0…11.98 м³/ч
      Аналоговая начальная точка ASP
      0…160 л/мин 0…9.6 м³/ч
      Аналоговая конечная точка AEP
      40…200 л/мин 2.4…12 м³/ч
      Макс. расход
      220 л/мин 13.2 м³/ч
      С шагом
      0.1 л/мин 0.01 м³/ч
      Контроль объемного расхода
      Значение импульса 0.1 l…100000 m³
      Длительность импульса [с] 0,0125…2
      Контроль температуры
      Диапазон измерения [°C] -10…80
      Разрешение [°C] 0.2
      Уставка SP [°C] -9.8…80
      Точка сброса rP [°C] -10…79.8
      Аналоговая начальная точка [°C] -10…62
      Аналоговая конечная точка [°C] 8…80
      С шагом [°C] 0.2

      Точность / отклонения

      Контроль потока
      Точность (в диапазоне измерений) вода: < ± (3 % MW + 0,2 % MEW); гликоль (35 %), масло (вязкость 68 мм²/с при 40 °C): < ± (8 % MW + 0,5 % MEW)
      Повторяемость 1 л/мин; 60 л/ч; 0,06 м³ /ч
      Контроль температуры
      Точность [K] ± 3 (Q > 20 л/мин)

      Время отклика

      Контроль расхода
      Время отклика [с] 0.25; (dAP = 0)
      Программируемое время задержки dS, dr [с] 0…50
      Значение процесса демпфирования dAP [с] 0…1
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 30 (Q > 20 л/мин); (вода)

      Программное обеспечение / программирование

      Варианты настройки параметров Контроль расхода; счетчик количества; счетчик с предустановкой; контроль температуры

      Условия эксплуатации

      Температура окружающей среды [°C] -10…60
      Температура хранения [°C] -25…80
      Защита IP 67

      Тесты / сертификаты

      ЭМС
      EN 61000-4-2 ESD 4 кВ CD / 8 кВ AD
      EN 61000-4-3 ВЧ-излучение 10 В/м
      EN 61000-4-4 Разрыв 2 кВ
      EN 61000-4-5 Перенапряжение 0,5 кВ
      EN 61000-4-6 ВЧ проведено 10 V
      Разрешение CPA
      номер модели 001US
      класс точности 3
      максимально допустимая погрешность —
      Q (мин) 0,3 м³/ч
      Q (t) 0,84 м³/ч
      Q (макс.) 12 м³/ч
      Ударопрочность
      DIN IEC 68-2-27 20 g (11 мс)
      Виброустойчивость
      DIN IEC 68-2-6 5 g (10…2000 Гц)
      Сроки наработки на отказ [годы] 185
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

      Механические данные

      Вес [г] 1906.5
      Материалы корпус: AlMgSi0,5 анодированный; Уплотнение: FKM; PA 6.6; защитная пленка: PA
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); FKM; PPS; Centellen 200
      Технологическое соединение резьбовое соединение G 1 1/4 плоское уплотнение

      Дисплеи / элементы управления

      Дисплей
      Дисплейный блок 6 x LED, зеленый (л/мин, м³/ч, л, м³, 10³, °C)
      состояние переключения 2 x светодиода, желтый
      измеряемые значения алфавитно-цифровой дисплей, 4 цифры
      программирование алфавитно-цифровой дисплей, 4 цифры

      Аксессуары

      Поставляемые изделия
      уплотнения: 2, Centellen
      Принадлежности (опция)
      адаптер для трубы: 1 x R 1, нержавеющая сталь, E40205

      Примечания

      Примечания
      уплотнение: только с прилагаемыми уплотнениями Centellen
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Количество в упаковке 1 шт.

      Электрическое подключение

      Соединение Разъем: 1 x M12; кодировка: A; литой корпус: латунь, покрытие Optalloy; контакты: позолота

      Диаграммы и графики

      Потеря давления
      Диаграммы и графики SU9000
      dP Потеря давления
      Q объемный расход
