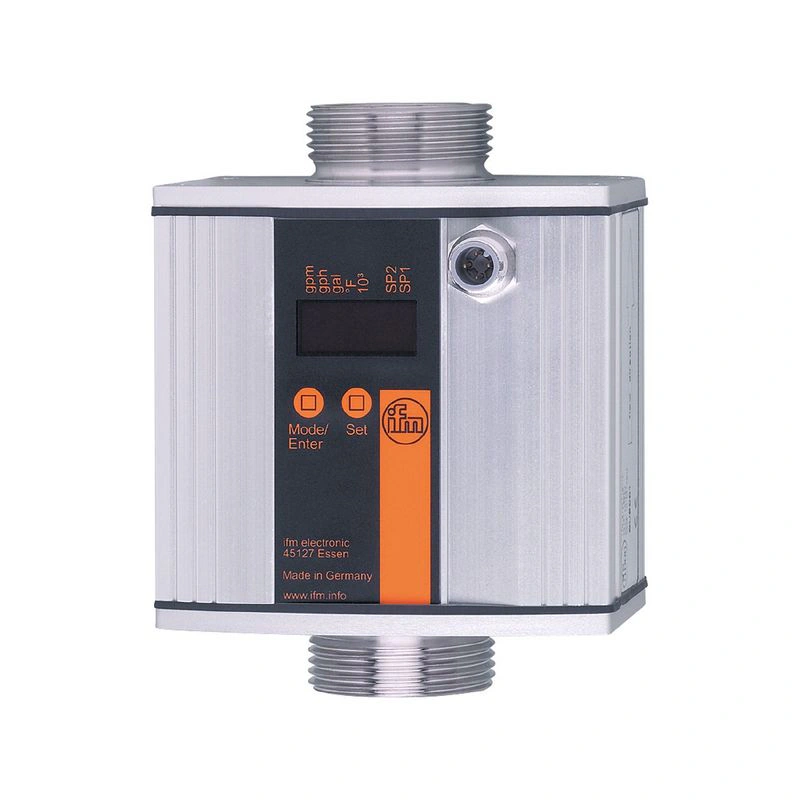

      Ультразвуковой расходомер SU9001 IFM

      SU9001Скопировано!

      ifm

      Ультразвуковой расходомер

      • Точное измерение расхода, потребления и температуры среды
      • Подходит для воды, масел и гликолевых растворов
      • Для установки в трубах
      • С переключающим выходом, аналоговым выходом и импульсным выходом
      • Четко видимый 4-разрядный светодиодный дисплей
      Артикул: SUR54HGBFRKG/W/US-100-IPF Скопировано!
      Поделиться ссылкой:

      Характеристики продукта

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1
      Диапазон измерений
      0…3170 gph 0…52.84 галлон/мин
      Технологическое присоединение резьбовое соединение G 1 1/4 плоское уплотнение

      Применение

      Особенность Позолоченные контакты
      Применение функция тотализатора; для промышленного применения
      Установка подключение к трубопроводу с помощью адаптера
      Среда вода; гликолевые растворы; охлаждающие жидкости; масла
      Примечание по носителям
      маловязкие масла с вязкостью: 7…40 мм²/с (40 °C)
      высоковязкие масла с вязкостью: 30…68 мм²/с (40 °C)
      Температура среды [°F] 14…176
      Номинальное давление [бар] 16
      Номинальное давление [psi] 232

      Электрические данные

      Рабочее напряжение [В] 19…30 DC; (до SELV/PELV)
      Потребляемый ток [мА] 100
      Min. сопротивление изоляции [MΩ] 100; (500 В ПОСТ. ТОКА)
      Класс защиты III
      Защита от обратной полярности да
      Время задержки включения [с] 10

      Входы / выходы

      Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1

      Входы

      Входы сброс счётчика

      Выходы

      Общее количество выходов 2
      Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; (настраиваемый)
      Электрическое исполнение PNP/NPN
      Количество цифровых выходов 2
      Функция выхода нормально открытый / нормально закрытый; (с возможностью параметрирования)
      Макс. падение напряжения коммутационный выход постоянного тока [В] 2
      Постоянный номинальный ток коммутационного выхода DC [mA] 250; (на выход)
      Количество аналоговых выходов 1
      Аналоговый токовый выход [мА] 4…20; (масштабируемый)
      Макс. нагрузка [Ω] 500
      Аналоговый выход напряжения [В] 0…10; (с возможностью масштабирования)
      Мин. сопротивление нагрузки [Ω] 2000
      Импульсный выход измеритель расхода
      Защита от короткого замыкания да
      Тип защиты от короткого замыкания импульсный
      Защита от перегрузки да

      Диапазон измерения/установки

      Диапазон измерения
      0…3170 gph 0…52.84 гал/мин
      Диапазон отображения
      0…3804 gph 0…63.4 галлона в минуту
      Разрешение
      1 gph 0.02 гал/мин
      Уставка SP
      7…3170 галлонов в час 0.12…52.84 гал/мин
      Точка сброса rP
      0…3163 gph 0…52.72 гал/мин
      Аналоговая начальная точка ASP
      0…2547 gph 0…42.46 гал/мин
      Аналоговая конечная точка AEP
      621…3170 gph 10.36…52.84 галлон/мин
      Макс. расход
      3804 галф 63.4 гал/мин
      С шагом
      1 галлон 0.02 гал/мин
      Контроль количества объемного расхода
      Значение импульса 0.02…9000 * 10³ гал
      С шагом 0.02 галлон
      Длительность импульса [с] 0,095…2
      Контроль температуры
      Диапазон измерения [°F] 14…176
      Разрешение [°F] 0.5
      Заданное значение SP [°F] 14.5…176
      Точка сброса rP [°F] 14…175.5
      Аналоговая точка отсчета [°F] 14…144
      Аналоговая конечная точка [°F] 46…176
      С шагом [°F] 0.5

      Точность / отклонения

      Контроль расхода
      Точность (в диапазоне измерений) вода: < ± (3 % MW + 0,2 % MEW); гликоль (35 %), масло (вязкость 68 мм²/с при 40 °C): < ± (8 % MW + 0,5 % MEW)
      Повторяемость 0,05 гал/мин; 3 галф
      Контроль температуры
      Точность [K] ± 5,4 (Q > 0,26 г/мин)

      Время отклика

      Контроль расхода
      Время срабатывания [с] 0.25; (dAP = 0)
      Программируемое время задержки dS, dr [с] 0…50
      Значение процесса демпфирования dAP [с] 0…1
      Контроль температуры
      Динамический отклик T05 / T09 [с] T09 = 30 (Q > 5 гал/мин); (вода)

      Программное обеспечение / программирование

      Варианты настройки параметров Контроль расхода; счетчик количества; счетчик с предустановками; контроль температуры

      Условия эксплуатации

      Температура окружающей среды [°F] 14…140
      Температура хранения [°F] -13…176
      Защита IP 67

      Испытания / утверждения

      ЭМС
      EN 61000-4-2 ESD 4 кВ CD / 8 кВ AD
      EN 61000-4-3 ВЧ-излучение 10 В/м
      EN 61000-4-4 Разрыв 2 кВ
      EN 61000-4-5 Всплеск напряжения 0,5 кВ
      EN 61000-4-6 ВЧ проведено 10 V
      Ударопрочность
      DIN IEC 68-2-27 20 г (11 мс)
      Виброустойчивость
      DIN IEC 68-2-6 5 g (10…2000 Гц)
      Срок службы [лет] 185
      Директива по оборудованию, работающему под давлением Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

      Механические данные

      Вес [г] 1859
      Материалы корпус: AlMgSi0,5 анодированный; Уплотнение: FKM; PA 6.6; защитная пленка: PA
      Материалы (смачиваемые части) нержавеющая сталь (1.4404 / 316L); FKM; PPS; Centellen 200
      Технологическое подключение резьбовое соединение G 1 1/4 плоское уплотнение

      Дисплеи / элементы управления

      Дисплей
      Единица отображения 5 x LED, зеленый (галлон, галф, гал, °F, 10³)
      состояние переключения 2 x LED, желтый
      измеренные значения алфавитно-цифровой дисплей, 4 разряда
      программирование алфавитно-цифровой дисплей, 4 цифры

      Принадлежности

      Поставляемые предметы
      уплотнения: 2, Centellen
      Принадлежности (опция)
      адаптер для трубы: 1 x 1" NPT, нержавеющая сталь, E40206

      Примечания

      Примечания
      уплотнение: только с прилагаемыми уплотнениями Centellen
      MW = измеренное значение
      MEW = конечное значение диапазона измерения
      Количество в упаковке 1 шт.

      Электрическое соединение

      Соединение Разъем: 1 x M12; кодировка: A; литой корпус: латунь, покрытие Optalloy; контакты: позолоченные

      Диаграммы и графики

      Потеря давления
      Диаграммы и графики SU9001
      dP Потеря давления
      Q объемный расход
