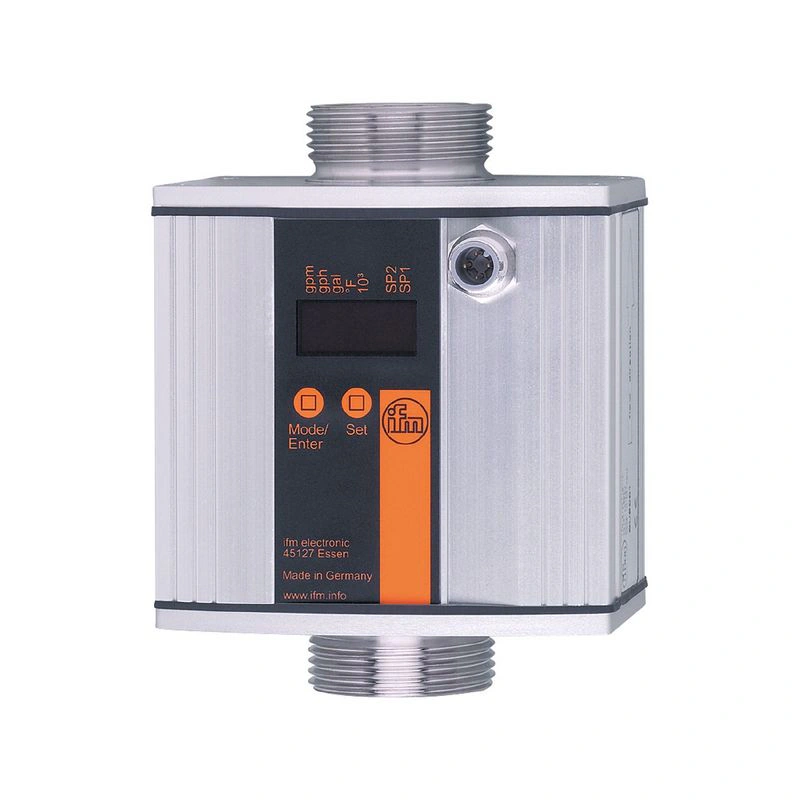

Name: SU9004
Brand: IFM Electronic
SKU: SUR54HGB50KG/W/US-100-IPF
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество аналоговых выходов: 2

Диапазон измерений

0…200 л/мин

0…52.84 галлон/мин

Технологическое соединение

резьбовое соединение G 1 1/4 плоское уплотнение

Применение

Особенность

Позолоченные контакты

Применение

для промышленного применения

Установка

подключение к трубопроводу с помощью адаптера

Среда

Вода; гликолевые растворы; охлаждающие жидкости; масла

Примечание по средам

маловязкие масла с вязкостью: 7…40 мм²/с (40 °C)

высоковязкие масла с вязкостью: 30…68 мм²/с (40 °C)

Температура среды [°C]

-10…80

Номинальное давление

16 бар

1.6 Мпа

Электрические данные

Рабочее напряжение [В]	19…30 Постоянный ток; (до SELV/PELV)
Потребляемый ток [мА]	100
Min. сопротивление изоляции [MΩ]	100; (500 В ПОСТ. ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	10

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	2
Аналоговый токовый выход [мА]	4…20; (с возможностью расширения)
Макс. нагрузка [Ω]	500
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

0…200 л/мин

0…52.84 гал/мин

Диапазон отображения

0…240 л/мин

0…63.42 гал/мин

Разрешение

0.1 л/мин

0.02 гал/мин

Аналоговая начальная точка ASP

0…160 л/мин

0…42.28 галлон/мин

Аналоговая конечная точка AEP

40…200 л/мин

10.28…52.84 гал/мин

Макс. расход [л/мин]

220

С шагом

0.1 л/мин

0.02 gpm

Контроль температуры
Диапазон измерения [°C]	-10…80
Разрешение [°C]	0.2
Аналоговая точка отсчета [°C]	-10…62
Аналоговая конечная точка [°C]	8…80
С шагом [°C]	0.2

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	вода: < ± (3 % MW + 0,2 % MEW); гликоль (35 %), масло (вязкость 68 мм²/с при 40 °C): < ± (8 % МВТ + 0,5 % МВТ)
Повторяемость	1 л/мин; 60 л/ч; 0,05 гал/мин; 3 гал/мин

Контроль температуры
Точность [K]	± 3 (Q > 20 л/мин)

Время срабатывания

Контроль потока
Время срабатывания [с]	0.25; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…1

Контроль температуры
Динамическая характеристика T05 / T09 [с]	T09 = 30 (Q > 20 л/мин); (вода)

Условия эксплуатации

Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / сертификация

ЭМС

EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
EN 61000-4-3 ВЧ-излучение	10 В/м
EN 61000-4-4 Burst	2 кВ
EN 61000-4-5 Скачок напряжения	0,5 кВ
EN 61000-4-6 ВЧ проведено	10 V

Одобрение CPA

номер модели	001US
класс точности	3
максимально допустимая погрешность	—
Q (мин)	0,3 м³/ч
Q (t)	0,84 м³/ч
Q (макс.)	12 м³/ч

Ударопрочность

DIN IEC 68-2-27

20 g (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

Сроки наработки на отказ [лет]

203

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	1883
Материалы	корпус: AlMgSi0,5 анодированный; Уплотнение: FKM; PA 6.6; защитная пленка: PA
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); FKM; PPS; Centellen 200
Подключение к процессу	резьбовое соединение G 1 1/4 плоское уплотнение

Дисплеи / элементы управления

Дисплей

Устройство индикации	6 x LED, зеленый (л/мин, м³/ч, г/мин, г/ч, °C, °F)
измеренные значения	алфавитно-цифровой дисплей, 4-х разрядный
программирование	буквенно-цифровой дисплей, 4 цифры

Дисплейный блок

л/мин; м³/ч; г/мин; г/ч; °C; °F

Принадлежности

Поставляемые изделия

уплотнения: 2, Centellen

Принадлежности (опция)

адаптер для трубы: 1 x R 1, нержавеющая сталь, E40205

адаптер для трубы: 1 x 1" NPT, нержавеющая сталь, E40206

Примечания

уплотнение: только с прилагаемыми уплотнениями Centellen

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; литой корпус: латунь, Optalloy-покрытие; контакты: позолота

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход
