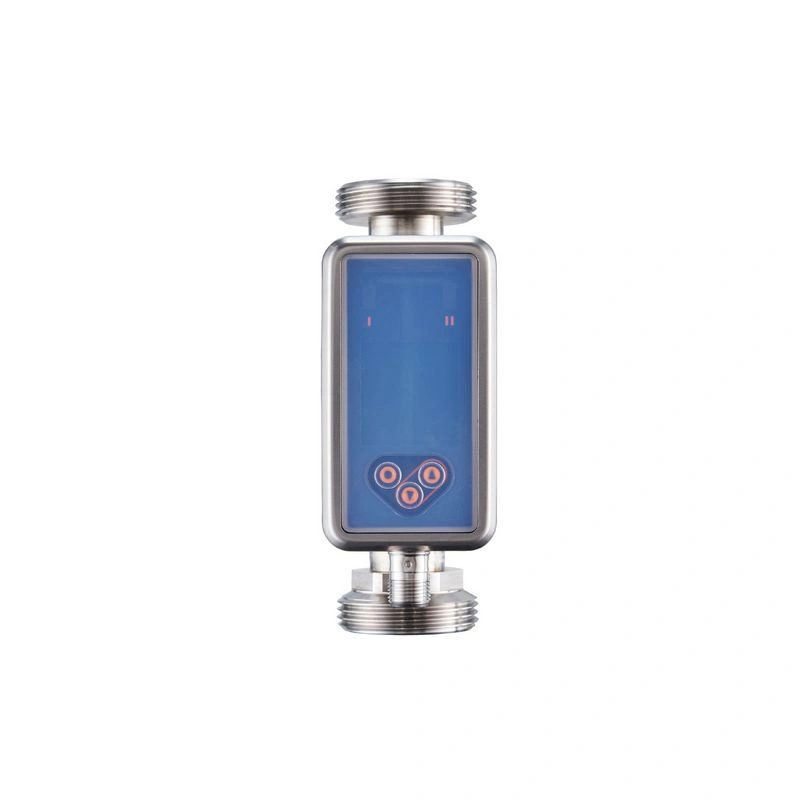

Name: SU9021
Brand: IFM Electronic
SKU: SUR54XXBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Подключение к процессу

G 1 1/4 DN32 внешняя резьба

Применение

Особенность

Позолоченные контакты

Среда

сверхчистая вода; вода; водные среды

Примечание для сред

гидратные среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды

-20…100 °C

-4…212 °F

Min. разрывное давление

150 бар

15 МПа

Номинальное давление

100 бар

10 Мпа

Вакуумное сопротивление [мбар]

-1000

Электрические данные

Рабочее напряжение [В]	18…32 Постоянный ток; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуковой

Входы

сброс счётчика

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения тотализатора
Электрическое исполнение	PNP/NPN
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационный выход DC [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	0…10000
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Импульсный выход	измеритель расхода
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	импульсный
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

1…275 л/мин

0.06…16.5 м³/ч

16…4359 галф

0.26…72.64 гал/мин

Диапазон отображения

-330…330 л/мин

-19.8…19.8 м³/ч

-5231…5231 gph

-87.18…87.18 гал/мин

Разрешение

0.1 л/мин

0.001 м³/ч

1 gph

0.01 г/мин

Заданное значение SP

2.5…275 л/мин

0.151…16.5 м³/ч

40…4359 gph

0.66…72.65 гал/мин

Точка сброса rP

1.1…273.6 л/мин

0.065…16.414 м³/ч

17…4336 галлон

0.29…72.27 гал/мин

Аналоговая точка запуска ASP

-275…220 л/мин

-16.5…13.2 м³/ч

-4359…3487 gph

-72.65…58.12 гал/мин

Аналоговая конечная точка AEP

-220…275 л/мин

-13.2…16.5 м³/ч

-3487…4359 gph

-58.12…72.65 гал/мин

Отсечка низкого расхода LFC

1…13.8 л/мин

0.06…0.825 м³/ч

16…218 gph

0.26…3.63 галлон/мин

Частота в конечной точке, FEP

55.2…275 л/мин

3.31…16.5 м³/ч

874…4359 gph

14.75…72.65 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль количества объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.02…99990000 l; 0.026…26414563.515 гал

Контроль температуры

Диапазон измерения

-20…100 °C

-4…212 °F

Диапазон отображения

-44…124 °C

-47.2…255.2 °F

Разрешение

0.1 °C

0.1 °F

Заданное значение SP

-19.6…100 °C

-3.2…212 °F

Точка сброса rP

-20…99.6 °C

-4…211.2 °F

Аналоговая начальная точка

-20…76 °C

-4…168.8 °F

Аналоговая конечная точка

4…100 °C

39.2…212 °F

Начальная точка частоты, FSP

-20…76 °C

4…168.8 °F

Конечная точка частоты, FEP

4…100 °C

39.2…212 °F

Частота в конечной точке FRP [Гц]

1…10000

Точность / отклонения

Контроль потока
Точность (в диапазоне измерений)	± (1,0 % МВТ + 0,5 % МВТ)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамическая характеристика T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Идентификация и диагностика (0x4000)

Требуемый тип главного порта

Аналоговые данные процесса

Двоичные данные процесса

Min. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклический)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип операции	Идентификатор устройства
По умолчанию	1463

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 67

Испытания / допуски

ЭМС

DIN 61326-1:2021

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Устойчивость к вибрации

DIN IEC 68-2-6

5 g (10…2000 Гц)

Сроки наработки на отказ [годы]

160

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	620.4
Тип крепления	длина входной трубы 5xDN; длина выходной трубы 1xDN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнительный дисплей: FKM; разъем: POKAN
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (1.4404 / 316L); Уплотнение технологического соединения: Плоское уплотнение Centellen
Технологическое соединение	G 1 1/4 DN32 внешняя резьба
Характеристики поверхности Ra/Rz смачиваемых частей	1.25 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Аксессуары

Поставляемые предметы

Плоское уплотнение 2, Centellen

вкладыш

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

импульсный сигнал и сигнал суммирующего устройства доступны только для одного из двух выходов

Точность соблюдается на всей площади применения

Количество блоков

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание на потерю давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
