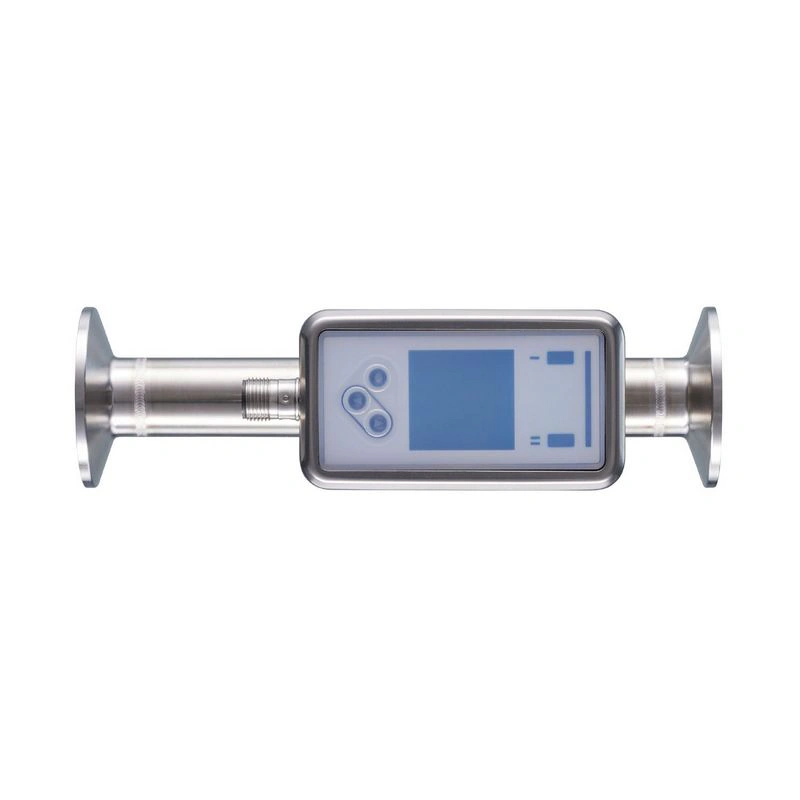

Name: SUH200
Brand: IFM Electronic
SKU: SUC25IJBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Технологическое соединение

Зажим 1" DIN 32676 серия C

Применение

Специальная функция

Позолоченные контакты

Среда

сверхчистая вода; вода; гидросреда

Примечание по носителям

гидравлические среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды [°C]

-20…100

Мин. разрывное давление

75 бар

7.5 МПа

Номинальное давление

25 бар

2.5 Мпа

Вакуумное сопротивление [мбар]

-1000

Электрические данные

Рабочее напряжение [В]	18…32 Постоянный ток; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	5
Принцип измерения	ультразвуковой

Входы / выходы

Общее количество входов и выходов

Входы

OUT2	сброс счётчика

Выходы

Общее количество выходов

Выходной сигнал

ВЫХОД1	коммутационный сигнал; импульсный сигнал; диагностический сигнал; коммутационный сигнал суммирующего устройства; частотный сигнал; IO-Link
OUT2	сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения тотализатора; аналоговый сигнал

Электрическое исполнение

PNP/NPN

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

импульсный

Защита от перегрузки

да

Аналоговый
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500

Цифровой
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения коммутационный выход DC [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	0…10000

Диапазон измерения/установки

Диапазон измерения

1…240 л/мин

60…14400 л/ч

0.051…12.202 м/с

0.06…14.4 м³/ч

Диапазон отображения

-288…288 л/мин

-17280…17280 л/ч

-14.642…14.642 м/с

-17.28…17.28 м³/ч

Разрешение

0.1 л/мин

1 л/ч

0.001 м/с

0.002 м³/ч

Точка установки SP

2.3…240 л/мин

139…1440 л/ч

0.118…12.202 м/с

0.139…14.4 м³/ч

Точка сброса rP

1.1…238.8 л/мин

64…14325 л/ч

0.055…12.139 м/с

0.064…14.325 м³/ч

Аналоговая начальная точка ASP

-240…192 л/мин

-14400…11522 л/ч

-12.202…9.763 м/с

-14.4…11.522 м³/ч

Аналоговая конечная точка AEP

-192…240 л/мин

-11522…14400 л/ч

-9.763…12.202 м/с

-11.522…14.4 м³/ч

Отключение низкого расхода LFC

1…12 л/мин

60…720 л/ч

0.051…0.61 м/с

0.06…0.72 м³/ч

Конечная точка частоты, FEP

48.1…240 л/мин

2889…14400 л/ч

2.448…12.202 м/с

2.89…14.4 м³/ч

Частота в конечной точке FRP [Гц]

1…10000

Контроль объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.1…99990000 I

Контроль температуры
Диапазон измерения [°C]	-20…100
Диапазон отображения [°C]	-44…124
Разрешение [°C]	0.1
Заданное значение SP [°C]	-19.6…100
Точка сброса rP [°C]	-20…99.6
Аналоговая начальная точка [°C]	-20…76
Аналоговая конечная точка [°C]	4…100
Начальная точка частоты, FSP [°C]	-20…76
Конечная точка частоты, FEP [°C]	4…100
Частота в конечной точке FRP [Гц]	1…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль расхода
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Класс функции	Обозначение
0x0030	BLOB, двоичные большие объекты
0x4000	Идентификация и диагностика

Требуемый тип ведущего порта

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклические)

функция	длина бита
тотализатор	32
Контроль расхода	32
Мониторинг температуры	32
статус	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	1750 d

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 69K

Испытания / одобрения

ЭМС

DIN 61326-1:2021

Ударопрочность

DIN IEC 68-2-27

20 г (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

MTTF [годы]

160

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	637.1
Длина впускной трубы	5 x DN
Длина выходной трубы	1 x DN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнительный дисплей: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L)
Номинальный диаметр	DN25
Технологическое присоединение	Зажим 1" DIN 32676 серия C
Технологическое соединение, подходящее для трубного стандарта	1" / Ø 25,4 мм x 1,65 мм (DIN 11866 серия C; ASME BPE)
Характеристики поверхности Ra/Rz смачиваемых частей	≤ 0.8 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

импульсный сигнал и сигнал суммирующего устройства доступны только для одного из двух выходов

показания точности соблюдаются во всей области применения

Количество упаковок

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание о потере давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
