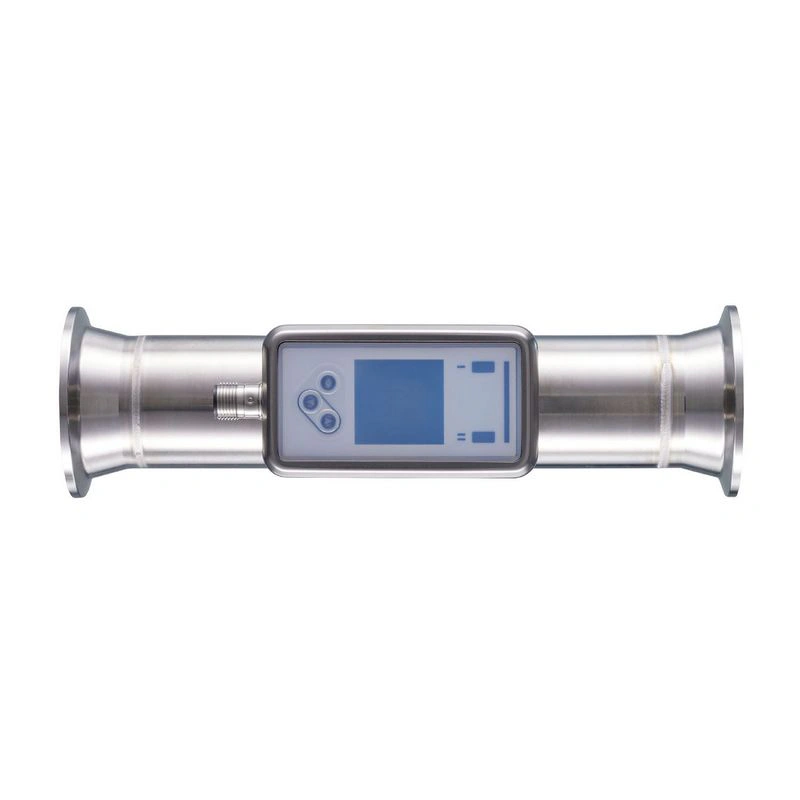

Name: SUH400
Brand: IFM Electronic
SKU: SUC50IJBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Технологическое присоединение

Зажим 2" DIN 32676 серия C

Применение

Специальная функция

Позолоченные контакты

Среда

сверхчистой воды; воды; гидросреды

Указание по среде

безводные среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды [°C]

-20…100

Мин. давление разрыва

50 бар

5 МПа

Номинальное давление

16 бар

1.6 МПа

Вакуумная стойкость [мбар]

-1000

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	5
Принцип измерения	ультразвуковой

Входы / выходы

Общее количество входов и выходов

Входы

ВЫХОД2

сброс счётчика

Выходы

Общее количество выходов

Выходной сигнал

ВЫХОД1	коммутационный сигнал; импульсный сигнал; диагностический сигнал; коммутационный сигнал суммирующего устройства; частотный сигнал; IO-Link
ВЫХОД2	коммутационный сигнал; импульсный сигнал; диагностический сигнал; коммутационный сигнал тотализатора; аналоговый сигнал

Электрическая конструкция

PNP/NPN

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

импульсный

Защита от перегрузки

да

Аналоговый
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500

Цифровой
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. падение напряжения переключающий выход DC [В]	2
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Частота переключения постоянного тока [Гц]	0…10000

Диапазон измерения/установки

Диапазон измерения

5…1000 л/мин

300…60000 л/ч

0.058…11.666 м/с

0.3…60 м³/ч

Диапазон отображения

-1200…1200 л/мин

-72000…72000 л/ч

-13.999…13.999 м/с

-72…72 м³/ч

Разрешение

0.1 л/мин

1 л/ч

0.001 м/с

0.002 м³/ч

Заданная точка SP

10.5…1000 л/мин

630…60000 л/ч

0.122…11.666 м/с

0.63…60 м³/ч

Точка сброса rP

5.3…994.8 л/мин

318…59688 л/ч

0.062…11.605 м/с

0.318…59.688 м³/ч

Аналоговая начальная точка ASP

-1000…800 л/мин

-60000…48000 л/ч

-11.666…9.333 м/с

-60…48 м³/ч

Аналоговая конечная точка AEP

-800…1000 л/мин

-48000…60000 л/ч

-9.333…11.666 м/с

-48…60 м³/ч

Отсечка низкого расхода LFC

5…50 л/мин

300…3000 л/ч

0.058…0.583 м/с

0.3…3 м³/ч

Конечная точка частоты, FEP

200.6…1000 л/мин

12037…60000 л/ч

2.34…11.666 м/с

12.037…60 м³/ч

Частота в конечной точке FRP [Гц]

1…10000

Контроль количества объемного потока
Длительность импульса [с]	0.002…2
Значение импульса	0.02…99990000 I

Контроль температуры
Диапазон измерения [°C]	-20…100
Диапазон отображения [°C]	-44…124
Разрешение [°C]	0.1
Заданное значение SP [°C]	-19.6…100
Точка сброса rP [°C]	-20…99.6
Аналоговая начальная точка [°C]	-20…76
Аналоговая конечная точка [°C]	4…100
Точка начала частоты, FSP [°C]	-20…76
Конечная точка частоты, FEP [°C]	4…100
Частота в конечной точке FRP [Гц]	1…10000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± (1,0 % МВТ + 0,5 % МВТ)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Мониторинг потока
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Класс функции	Обозначение
0x0030	BLOB, двоичные большие объекты
0x4000	Идентификация и диагностика

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклические)

функция	длина бита
тотализатор	32
Контроль расхода	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип операции	Идентификатор устройства
По умолчанию	1461

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 69K

Испытания / сертификаты

ЭМС

DIN 61326-1:2021

Ударопрочность

DIN IEC 68-2-27

20 g (11 мс)

Устойчивость к вибрации

DIN IEC 68-2-6

5 g (10…2000 Гц)

MTTF [годы]

160

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	933
Длина впускной трубы	5 x DN
Длина выходной трубы	1 x DN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнение дисплея: FKM; разъем: POKAN
Материалы (смачиваемые части)	Сечение трубы: нержавеющая сталь (1.4404 / 316L)
Номинальный диаметр	DN50
Технологическое присоединение	Зажим 2" DIN 32676 серия C
Технологическое соединение подходит для стандарта трубы	2" / Ø 50,8 мм x 1,65 мм (DIN 11866, серия C; ASME BPE)
Характеристики поверхности Ra/Rz смачиваемых деталей	≤ 0.8 мкм

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

импульс и суммарный сигнал доступны только для одного из двух выходов

точность соблюдается на всей площади применения

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Примечание по потере давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
