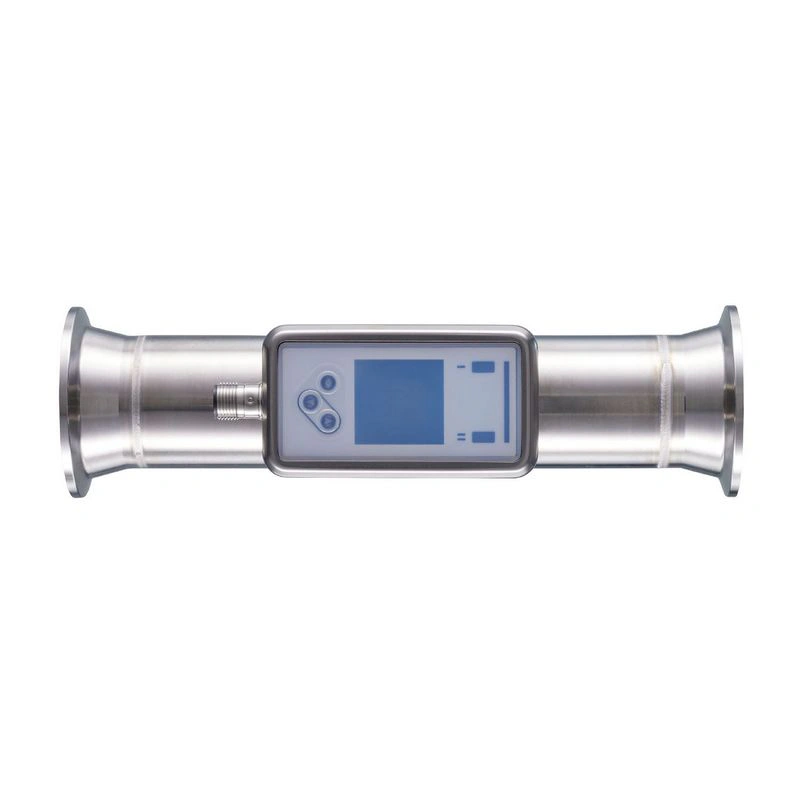

Name: SUH401
Brand: IFM Electronic
SKU: SUC50IJBFRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Технологическое присоединение

Зажим 2" DIN 32676 серия C

Применение

Особенность

Позолоченные контакты

Среда

сверхчистая вода; вода; гидросреда

Указание по средам

гидравлические среды: для сред с >10 % добавок, повторяемость является единственным доступным значением

Температура среды

-20…100 °C

-4…212 °F

Мин. давление разрыва

50 бар

5 МПа

Номинальное давление

16 бар

1.6 Мпа

Вакуумное сопротивление [мбар]

-1000

Электрические данные

Рабочее напряжение [В]	18…32 DC; (до SELV/PELV)
Потребляемый ток [мА]	< 75
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	5
Принцип измерения	ультразвуковой

Входы / выходы

Общее количество входов и выходов

Входы

ВЫХОД2

сброс счётчика

Выходы

Общее количество выходов

Выходной сигнал

OUT1	сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения тахеометра; частотный сигнал; IO-Link
OUT2	сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения тотализатора; аналоговый сигнал

Электрическое исполнение

PNP/NPN

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

импульсный

Защита от перегрузки

да

Аналог
Количество аналоговых выходов	1
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500

Цифровой
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. коммутационный выход падения напряжения постоянного тока [В]	2
Постоянный номинальный ток коммутационного выхода DC [мА]	100
Частота коммутации постоянного тока [Гц]	0…10000

Диапазон измерения/установки

Диапазон измерения

5…1000 л/мин

0.3…60 м³/ч

79…15850 gph

1.32…264.18 гал/мин

Диапазон отображения

-1200…1200 л/мин

-72…72 м³/ч

-19020…19020 gph

-317…317 гал/мин

Разрешение

0.1 л/мин

0.001 м³/ч

1 галф

0.01 gpm

Заданное значение SP

10.5…1000 л/мин

0.63…60 м³/ч

166…15850 gph

2.77…264.17 гал/мин

Точка сброса rP

5.3…994.8 л/мин

0.318…59.688 м³/ч

84…15768 гал/мин

1.4…262.8 гал/мин

Аналоговая начальная точка ASP

-1000…800 л/мин

-60…48 м³/ч

-15850…12680 gph

-264.17…211.34 гал/мин

Аналоговая конечная точка AEP

-800…1000 л/мин

-48…60 м³/ч

-12680…15850 галлонов в час

-211.34…264.17 гал/мин

Отсечка низкого расхода LFC

5…50 л/мин

0.3…3 м³/ч

79…793 gph

1.32…13.21 гал/мин

Частотная конечная точка, FEP

200.6…1000 л/мин

12.037…60 м³/ч

3180…15850 gph

53…264.17 гал/мин

Частота в конечной точке FRP [Гц]

1…10000

Контроль количества объемного расхода
Длительность импульса [с]	0.002…2
Значение импульса	0.01…99990000 l; 0.026…26414563.515 галлон

Контроль температуры

Диапазон измерения

-20…100 °C

-4…212 °F

Диапазон отображения

-44…124 °C

-47.2…255.2 °F

Разрешение

0.1 °C

0.1 °F

Точка установки SP

-19.6…100 °C

-3.2…212 °F

Точка сброса rP

-20…99.6 °C

-4…211.2 °F

Аналоговая начальная точка

-20…76 °C

-4…168.8 °F

Аналоговая конечная точка

4…100 °C

39.2…212 °F

Точка начала частоты, FSP

-20…76 °C

4…168.8 °F

Конечная точка частоты, FEP

4…100 °C

39.2…212 °F

Частота в конечной точке FRP [Гц]

1…10000

Точность / отклонения

Мониторинг потока
Точность (в диапазоне измерений)	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW

Контроль температуры
Точность [K]	± 2,5 (Q > 5 % MEW)
Температурный коэффициент [% от диапазона / 10 K]	0,2

Время отклика

Контроль потока
Время отклика [с]	< 0.25; (dAP = 0, T09)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	5,7 / 86

Программное обеспечение / программирование

Диагностические функции

определение направления потока; качество сигнала

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1.3

Стандарт SDCI

IEC 61131-9: 2013-07

Профили

Класс функционирования	Обозначение
0x0030	BLOB, двоичные большие объекты
0x4000	Идентификация и диагностика

Требуемый тип порта ведущего устройства

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

9.6

Данные процесса IO-Link (циклические)

функция	длина бита
сумматор	32
Контроль потока	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	1461

Условия эксплуатации

Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Защита	IP 69K

Тесты / утверждения

ЭМС

DIN 61326-1:2021

Ударопрочность

DIN IEC 68-2-27

20 g (11 мс)

Виброустойчивость

DIN IEC 68-2-6

5 g (10…2000 Гц)

Сроки наработки на отказ [годы]

160

Директива по оборудованию, работающему под давлением

может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	636
Длина впускной трубы	5 x DN
Длина выходной трубы	1 x DN
Материалы	корпус: нержавеющая сталь (1.4404 / 316L); Дисплей: PFA; уплотнительный дисплей: FKM; разъем: POKAN
Материалы (смачиваемые части)	Трубная секция: нержавеющая сталь (1.4404 / 316L)
Номинальный диаметр	DN50
Технологическое соединение	Зажим 2" DIN 32676 серия C
Технологическое присоединение подходит для трубного стандарта	2" / Ø 50,8 мм x 1,65 мм (DIN 11866 серия C; ASME BPE)
Характеристики поверхности Ra/Rz смачиваемых частей	≤ 0.8 мкм / 32 мкн

Дисплеи / элементы управления

Дисплей

цветной дисплей 1,44", 128 x 128 пикселей
Функция переключения	2 x светодиода, желтый
диагностика	1 x светодиод, трехцветный

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

импульсный сигнал и сигнал суммирующего устройства доступны только для одного из двух выходов

Указания по точности соблюдаются во всей области применения

Количество в упаковке

1 шт.

Электрическое соединение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Указание о потере давления

понижение температуры окружающей среды

1	Температура окружающей среды
2	Температура среды
