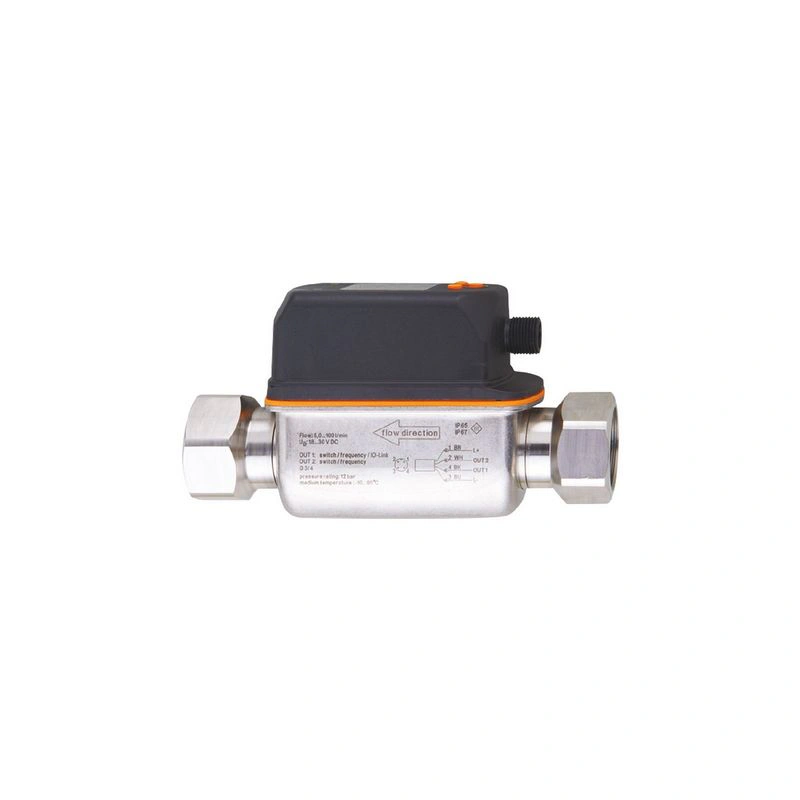

Name: SV0529
Brand: IFM Electronic
SKU: SVN34XXXIRKG/US
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

5…100 л/мин

0.3…6 м³/ч

Технологическое подключение

резьбовое соединение 3/4" NPT DN20

Применение

Особенность

Позолоченные контакты

Применение

для промышленного применения

Мультимедиа

вода

Температура среды [°C]

-10…90

Номинальное давление [бар]

Номинальное давление [МПа]

1.2

Указание по номинальному давлению

до 40 °C

MAWP (для применения в соответствии с CRN) [бар]

4.3

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 30
Мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТОЯННОГО ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 3

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; частотный сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (параметрируемый)
Макс. падение напряжения переключающий выход постоянного тока [В]	2.5
Номинальный постоянный ток коммутационного выхода DC [мА]	100
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

5…100 л/мин

0.3…6 м³/ч

Диапазон индикации

0…120 л/мин

0…7.2 м³/ч

Разрешение

0.5 л/мин

0.02 м³/ч

Уставка SP

6…100 л/мин

0.36…6 м³/ч

Точка сброса rP

5…99 л/мин

0.3…5.94 м³/ч

Конечная точка частоты, FEP

20…100 л/мин

1.2…6 м³/ч

С шагом

0.5 л/мин

0.02 м³/ч

Частота в конечной точке FRP [Гц]

100…1000

Измерение динамики

1:20

Контроль температуры
Диапазон измерения [°C]	-10…90
Диапазон индикации [°C]	-30…110
Разрешение [°C]	0.5
Заданное значение SP [°C]	-9…90
Точка сброса rP [°C]	-10…89
С шагом [°C]	0.5
Начальная точка частоты, FSP [°C]	-10…70
Конечная точка частоты, FEP [°C]	10…90
Частота в конечной точке FRP [Гц]	100…1000

Точность / отклонения

Мониторинг потока
Точность (в диапазоне измерений)	± 2 % MEW
Повторяемость	± 0,5 % MEW

Контроль температуры
Точность [K]	± 1

Время отклика

Контроль расхода
Время отклика [с]	1; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 6

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; частотный выход; задержка включения/выключения; демпфирование; единицы индикации

Интерфейсы

Интерфейс связи

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип ведущего порта

Аналоговые данные процесса

Двоичные данные процесса

Мин. время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип эксплуатации	Идентификатор устройства
По умолчанию	492

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Указание по температуре окружающей среды

температура среды < 80 °C

температура среды < 90 °C: 0…50 °C

Температура хранения [°C]

-20…80

Защита

IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

одобрение CPA

номер модели	001VO
класс точности	—
максимально допустимая погрешность	± 2 % FS
Q (мин)	0,36 м³/ч
Q (t)	1,2 м³/ч
Q (макс.)	6 м³/ч

Ударопрочность

DIN EN 60068-2-27

5 g (11 мс)

Виброустойчивость

DIN EN 60068-2-6	с водой / 10…50 Гц 1 мм
с водой / 50…2000 Гц 2 г

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	0.001
Материалы	нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Момент затяжки [Нм]	30
Технологическое соединение	резьбовое соединение 3/4" NPT DN20

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход

номинальное давление (бар)
