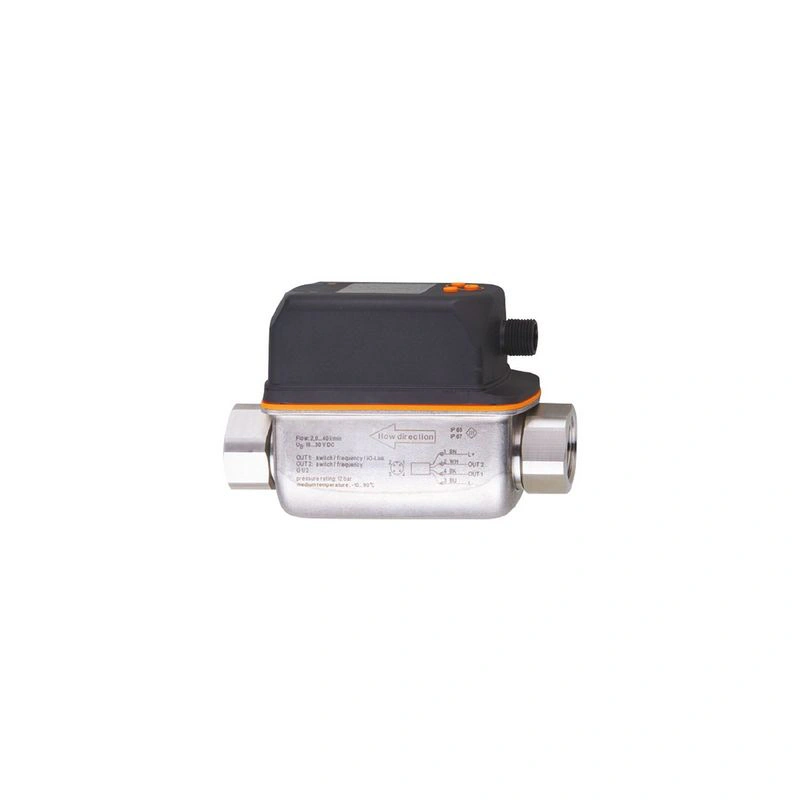

Name: SV4500
Brand: IFM Electronic
SKU: SVK12XXXIRKG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики изделия

Количество входов и выходов

Количество цифровых выходов: 2

Диапазон измерения

1…20 л/мин

0.06…1.2 м³/ч

Технологическое присоединение

резьбовое соединение Rc 1/2 внутренняя резьба DN8

Применение

Специальная функция

Позолоченные контакты

Применение

для промышленного применения

Среда

вода; гликолевые растворы; охлаждающие жидкости

Температура среды [°C]

-10…90

Номинальное давление [бар]

Номинальное давление [Mpa]

1.2

Указание по номинальному давлению

до 40 °C

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 30
Мин. Сопротивление изоляции [MΩ]	100; (500 В ПОСТ. ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 3

Входы / выходы

Количество входов и выходов

Количество цифровых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; частотный сигнал; IO-Link; (настраивается)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выхода	нормально открытый / нормально закрытый; (с возможностью параметрирования)
Макс. Падение напряжения переключающий выход DC [В]	2.5
Постоянный номинальный ток коммутационного выхода DC [мА]	100
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

1…20 л/мин

0.06…1.2 м³/ч

Диапазон индикации

0…24 л/мин

0…1.44 м³/ч

Разрешение

0.1 л/мин

0.005 м³/ч

Заданная точка SP

1.2…20 л/мин

0.07…1.2 м³/ч

Точка сброса rP

1…19.8 л/мин

0.06…1.19 м³/ч

Конечная точка частоты, FEP

4…20 л/мин

0.24…1.2 м³/ч

С шагом

0.1 л/мин

0.005 м³/ч

Частота в конечной точке FRP [Гц]

100…1000

Динамика измерений

1:20

Контроль температуры
Диапазон измерения [°C]	-10…90
Диапазон отображения [°C]	-30…110
Разрешение [°C]	0.5
Заданное значение SP [°C]	-9…90
Точка сброса rP [°C]	-10…89
С шагом [°C]	0.5
Начальная точка частоты, FSP [°C]	-10…70
Конечная точка частоты, FEP [°C]	10…90
Частота в конечной точке FRP [Гц]	100…1000

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± 2 % MEW; (вода)
Повторяемость	± 0,5 % MEW

Контроль температуры
Точность [K]	± 1

Время срабатывания

Контроль расхода
Время отклика [с]	1; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамическая характеристика T05 / T09 [с]	T09 = 6

Программное обеспечение / программирование

Варианты настройки параметров

гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; частотный выход; задержка включения/выключения; демпфирование; единицы индикации

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

Ревизия IO-Link

1.1

стандарт SDCI

IEC 61131-9

Профили

Интеллектуальный датчик: Переменные данные процесса; идентификация устройства, диагностика устройства

Режим SIO

да

Требуемый тип главного порта

Аналоговые данные процесса

Двоичные данные процесса

Min. время цикла процесса [мс]

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	484

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Примечание по температуре окружающей среды

температура среды < 80 °C

температура среды < 90 °C: 0…50 °C

Температура хранения [°C]

-20…80

Защита

IP 65; IP 67

Испытания / одобрения

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Допуск CPA

номер модели	001ВО
класс точности	—
максимально допустимая погрешность	± 2 % FS
Q (мин)	0,09 м³/ч
Q (t)	0,24 м³/ч
Q (макс.)	1,2 м³/ч

Ударопрочность

DIN EN 60068-2-27

5 г (11 мс)

Виброустойчивость

DIN EN 60068-2-6	с водой / 10…50 Гц 1 мм
с водой / 50…2000 Гц 2 г

Сроки наработки на отказ [годы]

342

Утверждение UL

Сертификат UL отсутствует.

I001

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	442
Материалы	нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Момент затяжки [Нм]	30
Технологическое присоединение	резьбовое соединение Rc 1/2 внутренняя резьба DN8

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерений

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход

номинальное давление (бар)
