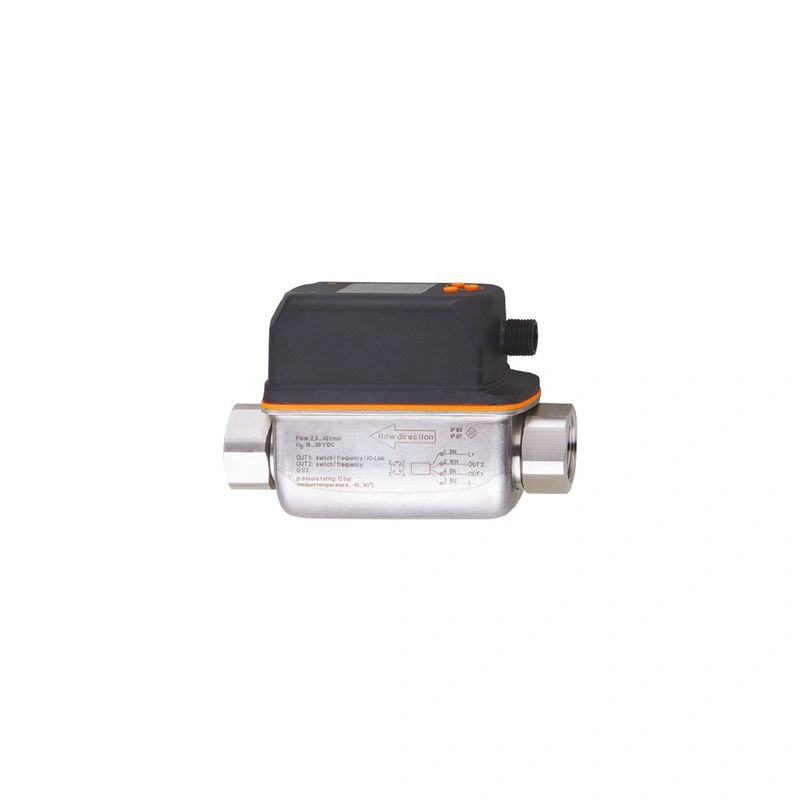

Name: SV4504
Brand: IFM Electronic
SKU: SVK12XXX50KG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество аналоговых выходов: 2

Диапазон измерения

1…20 л/мин

0.06…1.2 м³/ч

Технологическое подключение

резьбовое соединение Rc 1/2 внутренняя резьба DN8

Применение

Особенность

Позолоченные контакты

Применение

для промышленного применения

Носитель

вода; гликолевые растворы; охлаждающие жидкости

Температура среды [°C]

-10…90

Номинальное давление [бар]

Номинальное давление [Mpa]

1.2

Примечание по номинальному давлению

до 40 °C

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 30
мин. сопротивление изоляции [MΩ]	100; (500 В ПОСТ. ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения [с]	< 3

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	2
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерений/установок

Диапазон измерения

1…20 л/мин

0.06…1.2 м³/ч

Диапазон отображения

0…24 л/мин

0…1.44 м³/ч

Разрешение

0.1 л/мин

0.005 м³/ч

Аналоговая начальная точка ASP

0…16 л/мин

0…0.96 м³/ч

Аналоговая конечная точка AEP

4…20 л/мин

0.24…1.2 м³/ч

С шагом

0.1 л/мин

0.005 м³/ч

Динамика измерения

1:20

Контроль температуры
Диапазон измерения [°C]	-10…90
Диапазон отображения [°C]	-30…110
Разрешение [°C]	0.5
Аналоговая точка отсчета [°C]	-10…70
Аналоговая конечная точка [°C]	10…90
С шагом [°C]	0.5

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± 2 % MEW; (вода)
Повторяемость	± 0,5 % MEW

Контроль температуры
Точность [K]	± 1

Время отклика

Контроль расхода
Время отклика [с]	1; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 6

Программное обеспечение / программирование

Варианты настройки параметров

Демпфирование для аналогового выхода dAA; единица измерения

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Примечание по температуре окружающей среды

температура среды < 80 °C

температура среды < 90 °C: 0…50 °C

Температура хранения [°C]

-20…80

Защита

IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Разрешение CPA

номер модели	001ВО
класс точности	—
максимально допустимая погрешность	± 2 % FS
Q (мин)	0,09 м³/ч
Q (t)	0,24 м³/ч
Q (макс.)	1,2 м³/ч

Ударопрочность

DIN EN 60068-2-27

5 g (11 мс)

Виброустойчивость

DIN EN 60068-2-6	с водой / 10…50 Гц 1 мм
с водой / 50…2000 Гц 2 г

MTTF [годы]

342

Разрешение UL

Сертификат UL нет.

I002

Директива по оборудованию, работающему под давлением

Разумная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	441.5
Материалы	нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Момент затяжки [Нм]	30
Технологическое присоединение	резьбовое соединение Rc 1/2 внутренняя резьба DN8

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Количество в упаковке

1 шт.

Электрическое подключение

Соединение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход

номинальное давление (бар)
