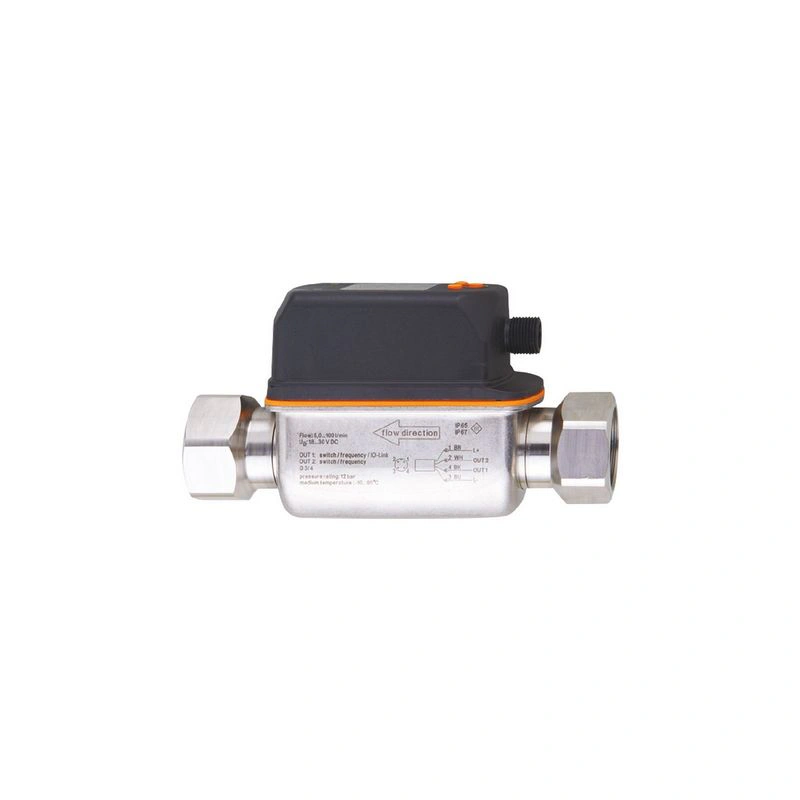

Name: SV7204
Brand: IFM Electronic
SKU: SVR34XXX50KG/US-100
Price: 1.00 RUB
Availability: InStock

Характеристики продукта

Количество входов и выходов

Количество аналоговых выходов: 2

Диапазон измерения

5…100 л/мин

0.3…6 м³/ч

Технологическое подключение

резьбовое соединение G 3/4 DN20

Применение

Специальная функция

Позолоченные контакты

Применение

для промышленного применения

Среда

вода; гликолевые растворы; охлаждающие жидкости

Температура среды [°C]

-10…90

Номинальное давление [бар]

Номинальное давление [Mpa]

1.2

Указание по номинальному давлению

до 40 °C

MAWP (для применения в соответствии с CRN) [бар]

4.3

Электрические данные

Рабочее напряжение [В]	18…30 DC
Потребляемый ток [мА]	< 30
Min. сопротивление изоляции [MΩ]	100; (500 В ПОСТ. ТОКА)
Класс защиты	III
Защита от обратной полярности	да
Время задержки включения питания [с]	< 3

Входы / выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов	2
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	2
Аналоговый токовый выход [мА]	4…20
Макс. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерения/установки

Диапазон измерения

5…100 л/мин

0.3…6 м³/ч

Диапазон отображения

0…120 л/мин

0…7.2 м³/ч

Разрешение

0.5 л/мин

0.02 м³/ч

Аналоговая точка отсчета ASP

0…80 л/мин

0…4.8 м³/ч

Аналоговая конечная точка AEP

20…100 л/мин

1.2…6 м³/ч

С шагом

0.5 л/мин

0.02 м³/ч

Динамика измерений

1:20

Контроль температуры
Диапазон измерения [°C]	-10…90
Диапазон отображения [°C]	-30…110
Разрешение [°C]	0.5
Аналоговая начальная точка [°C]	-10…70
Конечная точка аналогового сигнала [°C]	10…90
С шагом [°C]	0.5

Точность / отклонения

Контроль расхода
Точность (в диапазоне измерений)	± 2 % MEW; (вода)
Повторяемость	± 0,5 % MEW

Контроль температуры
Точность [K]	± 1

Время отклика

Контроль расхода
Время отклика [с]	1; (dAP = 0)
Значение процесса демпфирования dAP [с]	0…5

Контроль температуры
Динамический отклик T05 / T09 [с]	T09 = 6

Программное обеспечение / программирование

Варианты настройки параметров

Демпфирование для аналогового выхода dAA; единица измерения

Условия эксплуатации

Температура окружающей среды [°C]

0…60

Примечание по температуре окружающей среды

температура среды < 80 °C

температура среды < 90 °C: 0…50 °C

Температура хранения [°C]

-20…80

Защита

IP 65; IP 67

Испытания / допуски

ЭМС

DIN EN 61000-6-2

DIN EN 61000-6-3

Допуск CPA

номер модели	001ВО
класс точности	—
максимально допустимая погрешность	± 2 % FS
Q (мин)	0,36 м³/ч
Q (t)	1,2 м³/ч
Q (макс.)	6 м³/ч

Ударопрочность

DIN EN 60068-2-27

5 g (11 мс)

Виброустойчивость

DIN EN 60068-2-6	с водой / 10…50 Гц 1 мм
с водой / 50…2000 Гц 2 г

Сроки наработки на отказ [годы]

342

Допуск UL

Одобрение UL нет.

I002

Директива по оборудованию, работающему под давлением

Продуманная инженерная практика; может использоваться для жидкостей группы 2; для жидкостей группы 1 — по запросу

Механические данные

Вес [г]	483.5
Материалы	нержавеющая сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Материалы (смачиваемые части)	нержавеющая сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Момент затяжки [Нм]	30
Технологическое присоединение	резьбовое соединение G 3/4 DN20

Примечания

MW = измеренное значение

MEW = конечное значение диапазона измерения

Количество в упаковке

1 шт.

Электрическое подключение

Подключение

Разъем: 1 x M12; кодировка: A; контакты: позолоченные

Диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объемный расход

номинальное давление (бар)
