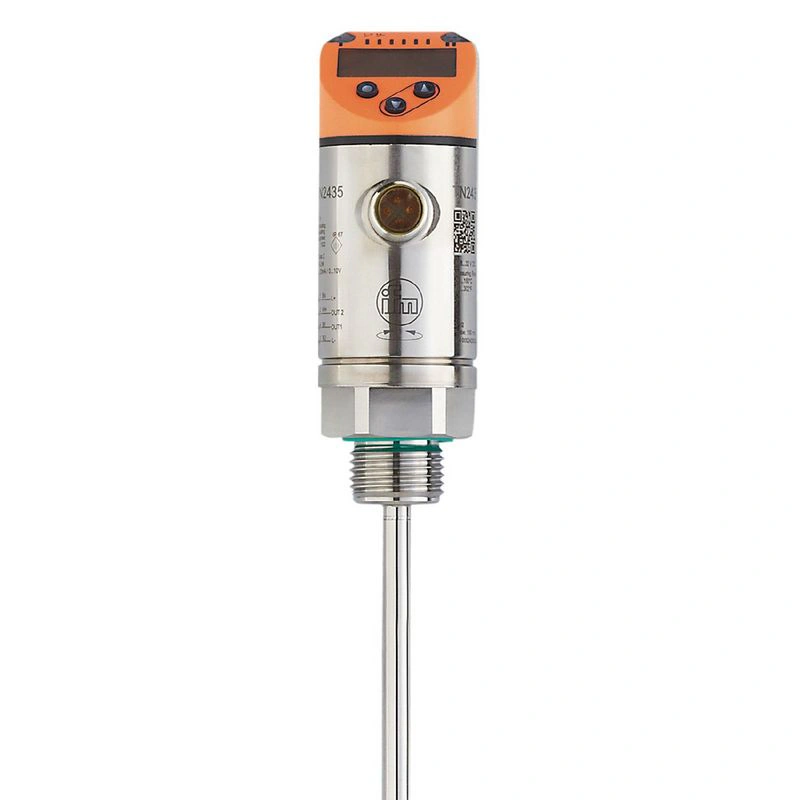

Характеристики изделия
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||
| Диапазон измерений |
| ||
| Технологическое подключение | резьбовое соединение G 1/2 | ||
| Монтажная длина EL [мм] | 100 |
Применение
| Особенность | Позолоченные контакты |
| Измерительный элемент | 1 x Pt 1000; (согласно DIN EN 60751, класс A) |
| Среда | жидкости и газы |
| Номинальное давление [бар] | 250 |
Электрические данные
| Рабочее напряжение [В] | 18…32 DC; ("класс электропитания 2" согласно cULus) |
| Потребляемый ток [мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения [с] | 1 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выхода | нормально открытый / нормально закрытый; (с возможностью параметрирования) |
| Макс. Падение напряжения коммутационного выхода постоянного тока [В] | 2.5 |
| Постоянный номинальный ток коммутационного выхода DC [мА] | 250 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход [мА] | 4…20 |
| Макс. нагрузка [Ω] | 500 |
| Аналоговый выход напряжения [В] | 0…10 |
| Мин. сопротивление нагрузки [Ω] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения |
| ||
| Заводская настройка | -50…150 °C | ||
| Заданное значение SP |
| ||
| Точка сброса rP |
| ||
| Аналоговая точка запуска |
| ||
| Аналоговая конечная точка |
| ||
| С шагом |
|
| Разрешение | |
| Разрешение переключающего выхода [K] | 0.1 |
| Разрешение аналогового выхода [K] | токовый выход: MS / 4096; выход напряжения: MS / 3561 |
| Разрешение дисплея [K] | 0.1 |
Точность / отклонения
| Точность точки переключения [K] | ± 0,3 + (± 0,1 % МС) |
| Точность аналогового выхода [K] | ± 0,3 + (± 0,1 % МС) |
| Точность отображения [K] | ± 0,3 + (± 0,1 % МС) |
| Температурный коэффициент [% от диапазона / 10 K] | 0,1; (при отклонении от исходного состояния 25 ± 5 °C) |
Время отклика
| Динамический отклик T05 / T09 [с] | 1 / 3; (по DIN EN 60751) |
Программное обеспечение / программирование
| Варианты настройки параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка включения/выключения; демпфирование; единица индикации; выход по току/напряжению |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| Ревизия IO-Link | 1.1 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Защита | IP 67 |
Испытания / сертификаты
| ЭМС |
| ||
| Устойчивость к ударам |
| ||
| Устойчивость к вибрации |
| ||
| MTTF [годы] | 207 | ||
| Одобрение UL |
|
Механические данные
| Вес [г] | 306 |
| Материалы | нержавеющая сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые части) | нержавеющая сталь (1.4404 / 316L); уплотнительное кольцо: FKM |
| Момент затяжки [Нм] | 45 |
| Технологическое присоединение | резьбовое соединение G 1/2 |
| Монтажная длина EL [мм] | 100 |
Дисплеи / элементы управления
| Дисплей |
|
Примечания
| Примечания |
| ||
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | Разъем: 1 x M12; кодировка: A; контакты: позолоченные |
