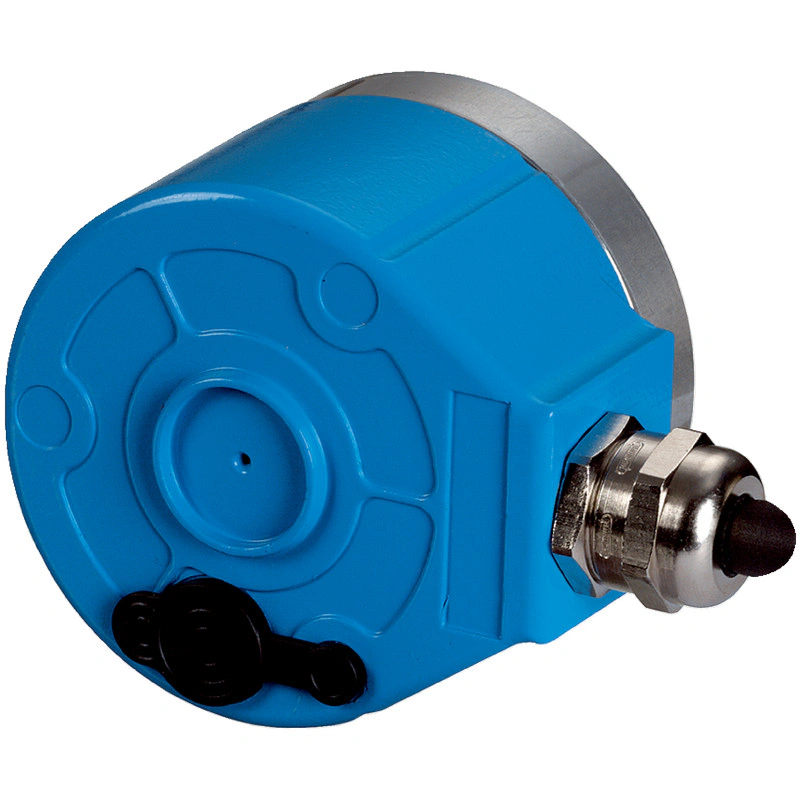

Характеристики
| Шаг измерения | 360° / количество шагов |
| Отклонение шага измерения | 0.005° двоичный Количество шагов 0.016° недвоичное число ступеней |
| Пределы погрешности G | 0.035° (двоичное число шагов) 1) 0.046° (недвоичное количество шагов) 1) |
| Стандартное отклонение повторяемости σr | 0.005° 2) |
1) В соответствии с DIN ISO 1319-1, положение верхнего и нижнего пределов погрешности зависит от условий установки, указанное значение относится к симметричному положению, i.e. отклонение в верхнем и нижнем направлении одинаково.
2) В соответствии с DIN ISO 55350-13; 68.3% измеренных значений находятся внутри указанной области.
Интерфейсы
| Интерфейс связи | Параллельный мир данных |
| Время инициализации | 80 мс 1) |
| Тип кода | Двоичный |
| Регулируемый параметр кодовой последовательности | CW (по часовой стрелке) увеличивается при просмотре вала, вращающегося по часовой стрелке |
| Люфт измеряемого значения | 0.005° |
| Порог срабатывания | 0.003° |
1) По истечении этого времени можно считывать действительные позиционные данные.
Электрические данные
| Тип подключения | Кабель, 22-жильный, радиальный, 1.5 м |
| Напряжение питания | 10 … 32 V |
| Рабочий ток | Typ. 90 мА |
| MTTFd: среднее время до опасного отказа | 300 лет (EN ISO 13849-1) 1) |
| Уровень переключения управляющих входов | Логика H = 0.7 x US, Логика L = 0 В … 0.3 x US |
| Срабатывание кнопки настройки | ≥ 100 мс 2) |
1) Данное изделие является стандартным изделием и не представляет собой компонент безопасности, как определено в Директиве по машинному оборудованию. Расчет основан на номинальной нагрузке компонентов, средней температуре окружающей среды 40°C, частоте использования 8760 ч/год. Все электронные неисправности считаются опасными. Для получения дополнительной информации см. документ №. 8015532.
2) Только при неподвижном вале (обратите внимание на время инициализации).
Механические данные
| Механическое исполнение | Сплошной вал, фланец для торцевого монтажа |
| Диаметр вала | 10 мм |
| Длина вала | 19 мм |
| Вес | Приблизительно. 0.3 кг 1) |
| Материал корпуса | Литой алюминий |
| Крутящий момент при запуске | Typ. 0.4 Нсм |
| Рабочий момент | Typ. 0.3 Нсм |
| Допустимая нагрузка на вал | 20 Н (радиально) 10 Н (в осевом направлении) |
| Рабочая скорость | ≤ 6 000 мин¹ с уплотнением вала ≤ 10 000 мин¹ без уплотнения вала 2) |
| Момент инерции ротора | 54 гсм² |
| Срок службы подшипника | 3.6 x 109 обороты |
| Угловое ускорение | ≤ 500 000 рад/с² |
1) На основе устройств с наружным разъемом.
2) Если уплотнение вала было удалено заказчиком.
Данные по окружающей среде
| ЭМС | В соответствии с EN 61000-6-2 и EN 61000-6-3 1) |
| Класс защиты корпуса | IP65, наружный разъем (IEC 60529) 2) IP66, кабель (IEC 60529) |
| Допустимая относительная влажность | 90 % (конденсация не допускается) |
| Диапазон рабочих температур | -20 °C … +85 °C |
| Диапазон температур хранения | -40 °C … +100 °C, без упаковки |
| Устойчивость к ударам | 50 г, 11 мс (EN 60068-2-27) |
| Устойчивость к вибрации | 20 г, 10 Гц … 2,000 Гц (EN 60068-2-6) |
1) ЭМС в соответствии с приведенными стандартами достигается при использовании экранированных кабелей.
2) С установленным ответным разъемом.
Информация о доставке
| Вес единицы товара | 0.616 килограмм |
| Вес нетто единицы продукции | 0.616 килограмм |
| Объем единицы | 5832 кубических сантиметров (см³) |
| Размеры [см] | 18*18*18 |
| Страна происхождения | Германия |
| EAN | 4047084133756 |
